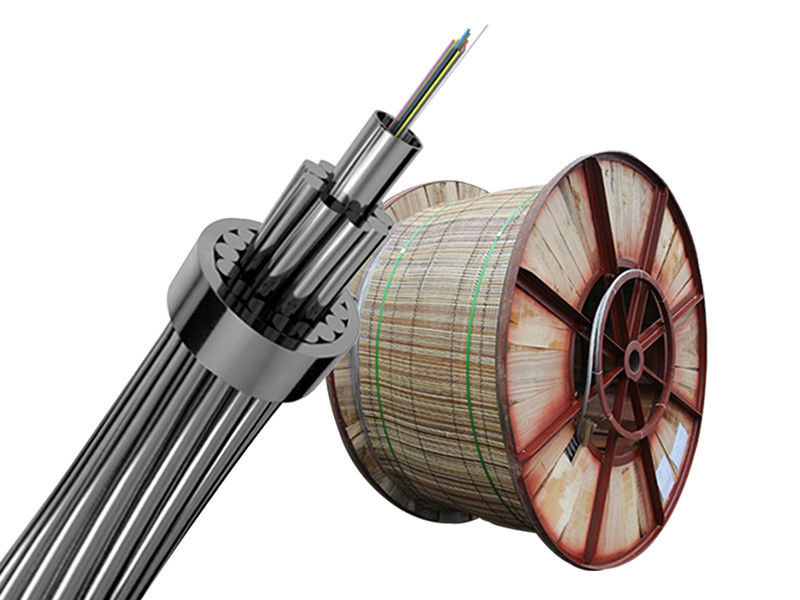

Cable de fibra óptica OPGW de 24 48 núcleos para sistema de transmisión de energía

Descripción de producto

     Cable de tierra óptico (cable OPGW)

Descripción general del cable OPGW
El cable de tierra óptico (OPGW) es un tipo especial de cable que integra fibras ópticas dentro del cable de tierra de las líneas de transmisión aéreas de alta tensión. Al combinar las funciones de protección contra rayos, puesta a tierra y comunicación óptica, el OPGW proporciona una solución confiable y eficiente para las redes eléctricas modernas. Las fibras ópticas dentro del cable permiten la transmisión de datos a alta velocidad, mientras que los cables metálicos circundantes garantizan un excelente rendimiento mecánico y protección eléctrica. En comparación con las instalaciones tradicionales de cables ópticos, el OPGW reduce el tiempo de construcción, disminuye los costos generales y mejora la estabilidad a largo plazo.

Características y ventajas clave

• Protección avanzada: El diseño de tubo de acero inoxidable relleno con compuestos bloqueadores de agua proporciona una protección superior para las fibras ópticas contra la humedad y el estrés mecánico.

• Alta resistencia mecánica: Estructura compacta con excelente resistencia a la tracción para soportar entornos hostiles y fuertes cargas mecánicas.

• Rendimiento eléctrico: Reduce eficazmente la interferencia entre la red eléctrica y el sistema de comunicación durante las condiciones de cortocircuito.

• Fácil instalación: Diseñado para coincidir con las especificaciones convencionales del cable de tierra, el OPGW se puede instalar de manera conveniente y reemplazar directamente los cables de tierra existentes sin modificaciones importantes.

• Doble funcionalidad: Ofrece protección de puesta a tierra para el sistema de energía y canales de comunicación óptica de alta capacidad, lo que garantiza confiabilidad y rentabilidad.

• Amplias aplicaciones: Ideal para su uso en líneas de transmisión de energía, subestaciones y redes de comunicación de redes inteligentes.

Descripción general del cable OPGW

Funciones principales
Los cables OPGW se aplican principalmente en sistemas de comunicación de energía, trabajando junto con accesorios para protección de relés, control automático y transmisión de datos. Se instalan junto a las líneas de alta tensión, combinando las funciones de comunicación óptica y puesta a tierra.

Estructura

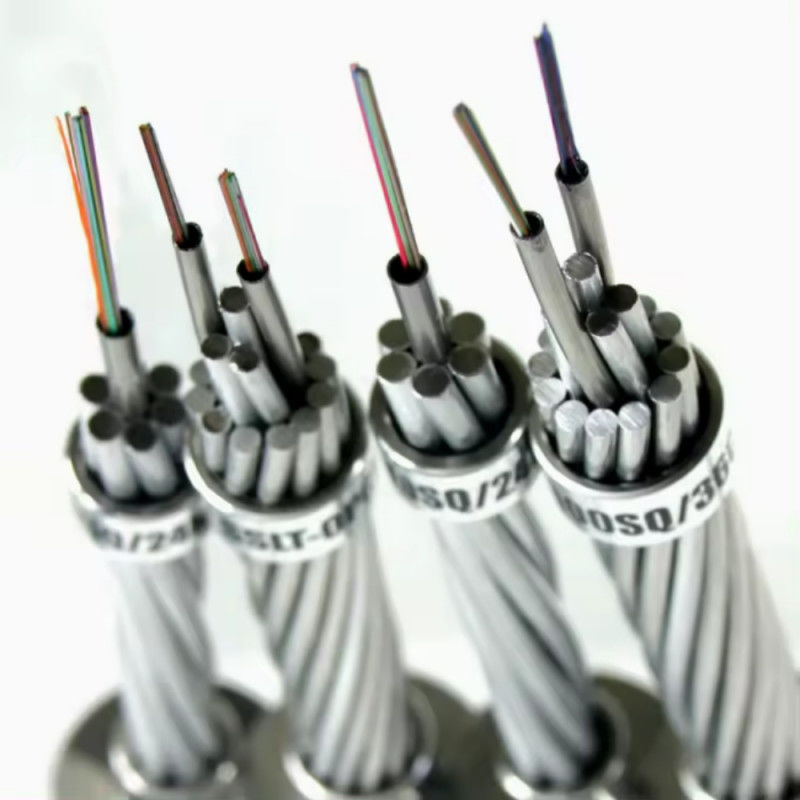

El cable de tierra óptico trenzado (OPGW) se fabrica con dos o tres capas de cables de acero revestidos de aluminio (ACS), o una mezcla de ACS y cables de aleación de aluminio. Este diseño está optimizado para satisfacer las demandas estructurales y mecánicas comunes de las líneas de transmisión de energía.

Especificaciones de la fibra

• Tipos de fibra opcionales: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4

• Recuento de fibras: Hasta 96 núcleos

Rango eléctrico y de aplicación

• Adecuado para líneas eléctricas con niveles de voltaje de 110KV e inferiores

• Ampliamente aplicado en nuevas líneas de transmisión aéreas

• Capaz de transportar una gran cantidad de fibras para sistemas UHV (Ultra Alta Tensión)

• Proporciona protección contra rayos y conduce de forma segura la corriente de falla de cortocircuito

Diseño típico

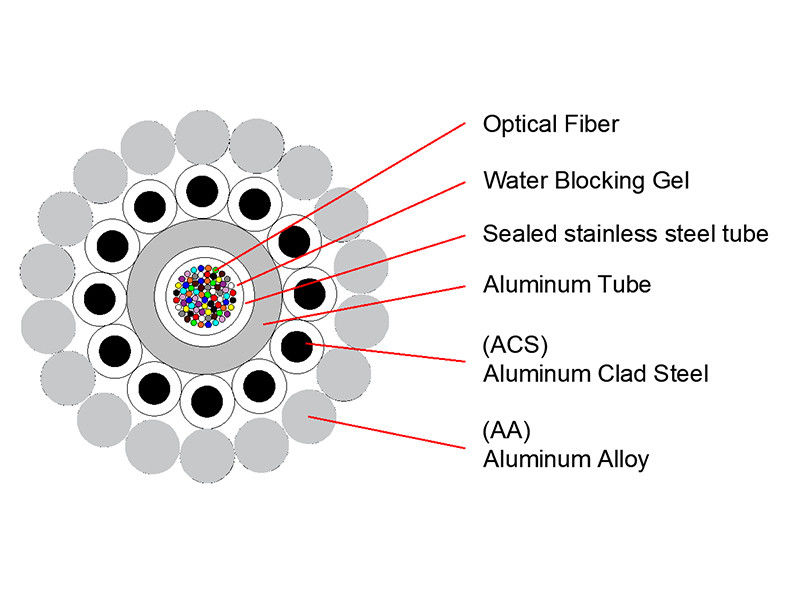

Estructura central de tubo de acero inoxidable cubierto de aluminio, que garantiza una excelente protección de la fibra, resistencia mecánica y fiabilidad a largo plazo.

OPGW con tubo de aluminio PBT

Diseños típicos de OPGW de tubo de acero inoxidable trenzado

Diseño típico para doble capa:

Diseño típico para tres capas:

Diseños típicos de OPGW de tubo central de acero inoxidable cubierto de AL

Diseño típico para una sola capa

Diseño típico para doble capa

Diseños típicos de OPGW de tubo suelto central de acero inoxidable

Diseño típico para una sola capa:

Diseño típico para doble capa:

Preguntas frecuentes

1. ¿Es usted una empresa comercial o un fabricante?
Somos un fabricante profesional con más de 10 años de experiencia en cables de fibra óptica, cables de bajada, latiguillos y productos relacionados. Nuestra fábrica está ubicada en Guangzhou, y le damos una calurosa bienvenida a su visita.

2. ¿Cómo se garantiza la calidad del producto?
Cada fibra se prueba estrictamente antes de la entrega para garantizar una alta calidad. Después de confirmar el precio, se pueden proporcionar muestras gratuitas para la inspección de calidad.

3. ¿Aceptan pedidos pequeños?
Sí. Apoyamos pedidos de prueba y de bajo volumen, ya que creemos que los negocios a largo plazo a menudo comienzan con pequeños proyectos.

4. ¿Cuál es el tiempo de entrega?
Generalmente de 3 a 7 días hábiles, dependiendo de la cantidad del pedido. Una vez confirmado el pago, organizamos la producción y el envío lo antes posible.

5. ¿Ofrecen servicios OEM?
Sí. Ofrecemos personalización OEM y podemos imprimir su logotipo en el producto. Estamos abiertos a cualquier idea de diseño de los clientes.
