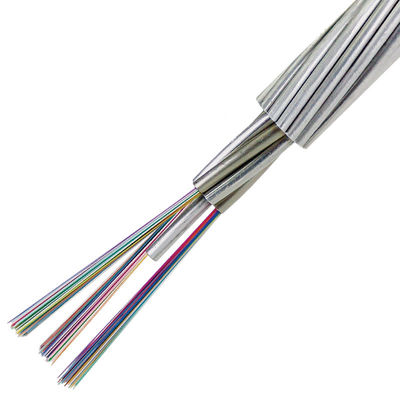

Cable de Guarda Óptico OPGW para Comunicación en Líneas de Transmisión de Energía
Introducción del Producto:
El OPGW es un cable de guarda con fibras ópticas integradas para líneas eléctricas aéreas, que combina puesta a tierra, protección contra rayos y comunicación de alta velocidad en un solo cable.
Características Principales:
-
Fuerte protección con tubo de acero inoxidable bloqueador de agua
-
Alta resistencia a la tracción para entornos hostiles
-
Rendimiento eléctrico estable
-
Fácil instalación y reemplazo
-
Doble función para energía y comunicación
Aplicaciones:
Descripción General del Cable OPGW
Funciones Principales
Los cables OPGW se aplican principalmente en sistemas de comunicación de energía, trabajando junto con accesorios para protección de relés, control automático y transmisión de datos. Se instalan junto con líneas eléctricas de alto voltaje, combinando comunicación óptica y funciones de puesta a tierra.
Estructura

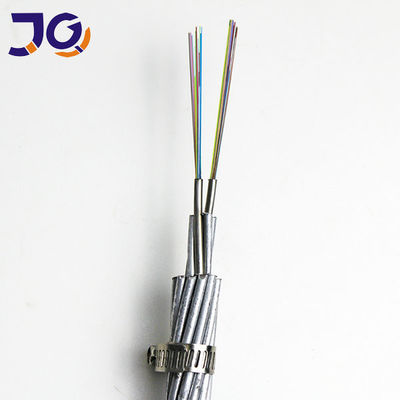

El Cable de Guarda Óptico Trenzado (OPGW) se fabrica con dos o tres capas de alambres de acero recubiertos de aluminio (ACS), o una mezcla de alambres ACS y de aleación de aluminio. Este diseño está optimizado para cumplir con las demandas estructurales y mecánicas comunes de las líneas de transmisión de energía.
Especificaciones de Fibra
-
Tipos de fibra opcionales: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Número de fibras: Hasta 96 núcleos
Rango Eléctrico y de Aplicación
-
Adecuado para líneas eléctricas con niveles de voltaje de 110KV y inferiores
-
Ampliamente aplicado en nuevas líneas de transmisión aéreas
-
Capaz de transportar un gran número de fibras para sistemas UHV (Ultra Alta Tensión)
-
Proporciona protección contra rayos y conduce de forma segura la corriente de falla de cortocircuito
Diseño Típico
Estructura central de tubo de acero inoxidable cubierto de aluminio, que garantiza una excelente protección de la fibra, resistencia mecánica y fiabilidad a largo plazo.
Parámetro

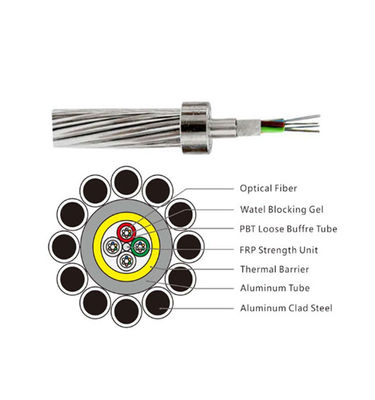

OPGW con Tubo de Aluminio PBT
| Especificación |
Número de Fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Diseños Típicos de Tubo de Acero Inoxidable Trenzado OPGW
Diseño típico para Doble Capa:
| Especificación |
Número de Fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Diseño típico para Tres Capas:
| Especificación |
Número de Fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Diseños Típicos de Tubo Central de Acero Inoxidable Recubierto de Aluminio OPGW
Diseño Típico para Capa Única
| Especificación |
Número de Fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Diseño Típico para Doble Capa
| Especificación |
Número de Fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Diseños Típicos de Tubo Suelto de Acero Inoxidable Central OPGW
Diseño típico para Capa Única:
| Especificación |
Número de Fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Diseño típico para Doble Capa:
| Especificación |
Número de Fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Cortocircuito (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Preguntas Frecuentes sobre Cables OPGW
P1: ¿Qué es un cable OPGW?
R: El OPGW es un cable de guarda con fibras ópticas integradas para líneas eléctricas, que combina protección y comunicación.
P2: ¿Cuáles son sus principales beneficios?
R: Ofrece puesta a tierra, protección contra rayos y transmisión de datos en un solo cable.
P3: ¿Puede reemplazar los cables de guarda existentes?
R: Sí, el OPGW puede reemplazar directamente los cables de guarda tradicionales.
P4: ¿Es duradero para uso en exteriores?
R: Sí, tiene alta resistencia y fuerte resistencia a la intemperie y al estrés mecánico.
P5: ¿Dónde se utiliza el OPGW?
R: Se utiliza en líneas de transmisión, subestaciones y sistemas de red inteligente.
