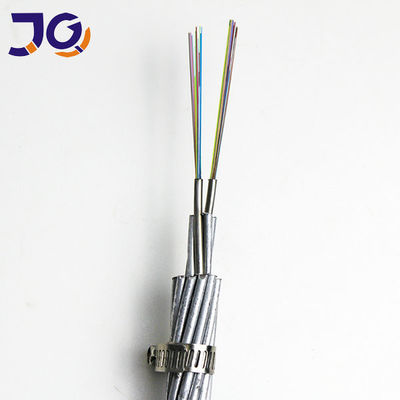

Cable de Guarda Óptico OPGW de Fibra Óptica 24 48 Hilos Monomodo para Transmisión Aérea de Energía

5 km
MOQ
1680USD / km
Precio
Cable de Guarda Óptico OPGW de Fibra Óptica 24 48 Hilos Monomodo para Transmisión Aérea de Energía
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Diámetro del cable: 12.4 mm
Sección transversal de apoyo: 86.4 mm
Sección de AS Wire: 68.8 mm
Sección de AL Tube: 17.6 mm
Tipo de fibra: Modo único G652D/G657A1
recuento de fibras: 24 48 96 Núcleo
Instalación: Sistema de alimentación
Marca de fibra: Corning/YOFC/Fujikura o personalizado
Resaltar:

Cables de fibra óptica OPGW de 48 núcleos

,

Cable de alimentación aérea de modo único

,

Cable de tierra óptico OPGW de 24 núcleos
Información básica
Lugar de origen: Cantón China
Nombre de la marca: JQ/OEM/Customize
Certificación: ISO9001/CE/ROHS/FCC
Número de modelo: OPGW-24B1-86 (87.6; 55.8)
Pago y Envío Términos

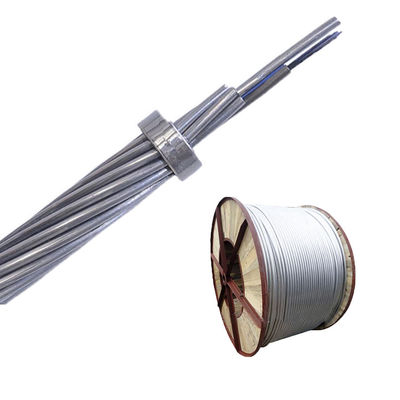

Detalles de empaquetado: 1/2/3/4/5 km en un tambor de madera
Tiempo de entrega: 15 dias
Condiciones de pago: L/C, T/T, Western Union, Alipay
Capacidad de la fuente: 50 km por día
Descripción de producto

Cable de Guarda de Fibra Óptica OPGW para Comunicación en Líneas Eléctricas Aéreas



Introducción del Producto
El cable OPGW (Optical Power Ground Wire) integra la comunicación por fibra óptica con la función de puesta a tierra de las líneas de transmisión de energía aéreas. Instalado en la parte superior de las torres eléctricas, actúa tanto como cable de guarda como medio de comunicación por fibra óptica. Con una estructura de tubo de acero inoxidable y alambres de acero revestidos de aluminio, el OPGW proporciona una gran resistencia mecánica, protección fiable de la fibra y transmisión de datos estable para las redes eléctricas modernas.



Características Principales

  • Diseño de doble función para puesta a tierra y comunicación por fibra
  • Tubo de acero inoxidable con compuesto bloqueador de agua para protección de la fibra
  • Alta resistencia a la tracción para instalaciones aéreas de gran vano
  • Resistente a rayos, corrosión y condiciones climáticas adversas
  • Soporta múltiples tipos de fibra y hasta 96 núcleos

Aplicaciones

  • Líneas de transmisión aéreas de alta tensión
  • Sistemas de comunicación de redes eléctricas
  • Redes de protección de relés y automatización de energía
  • Proyectos de infraestructura de redes inteligentes y energía
  • Sistemas de comunicación de líneas eléctricas de larga distancia

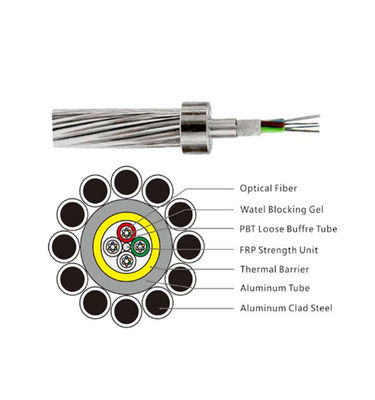

OPGW con Tubo de Aluminio PBT

Especificación Número de Fibras Diámetro (mm) Peso (kg/km) RTS (KN) Cortocircuito (KA2s)

OPGW-113(87.9;176.9) 48 14.8 600 87.9 176.9
OPGW-70(81; 41) 24 12 500 81 41
OPGW-66(79;36) 36 11.8 484 79 36
OPGW-77(72;36) 36 12.7 503 72 67



Diseños Típicos de Tubo de Acero Inoxidable Trenzado OPGW

Diseño típico para Doble Capa:

Especificación Número de Fibras Diámetro (mm) Peso (kg/km) RTS (KN) Cortocircuito (KA2s)
OPGW-89[55.4;62.9] 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64.6;85.6] 28 13.6 441 64.6 85.6
OPGW-127[79.0;129.5] 36 15 537 79 129.5
OPGW-137[85.0;148.5] 36 15.6 575 85 148.5
OPGW-145[98.6;162.3] 48 16 719 98.6 162.3

Diseño típico para Tres Capas:

Especificación Número de Fibras Diámetro (mm) Peso (kg/km) RTS (KN) Cortocircuito (KA2s)
OPGW-232[343.0;191.4] 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6] 36 21 889 116.5 554.6
OPGW-347[366.9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358.7;372.1] 96 22.5 1938 358.7 372.1



Diseños Típicos de Tubo Central de Acero Inoxidable Cubierto de Aluminio OPGW

Diseño Típico para Capa Única

Especificación Número de Fibras Diámetro (mm) Peso (kg/km) RTS (KN) Cortocircuito (KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70(54.0;8.4) 24 11 432 70.1 33.9
OPGW-80(84.6;46.7) 48 12.1 514 84.6 46.7

Diseño Típico para Doble Capa

Especificación Número de Fibras Diámetro (mm) Peso (kg/km) RTS (KN) Cortocircuito (KA2s)
OPGW-143(87.9;176.9) 36 15.9 617 87.9 176.9



Diseños Típicos de Tubo Suelto Central de Acero Inoxidable OPGW

Diseño típico para Capa Única:

Especificación Número de Fibras Diámetro (mm) Peso (kg/km) RTS (KN) Cortocircuito (KA2s)
OPGW-32(40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42(54.0;8.4) 24 9 313 54 8.4
OPGW-42(43.5;10.6) 24 9 284 43.5 10.6
OPGW-54(55.9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7;175) 48 10.8 438 73.7 17.5
OPGW-61(55.1;24.5) 48 10.8 358 55.1 24.5
OPGW-68(80.8;21.7) 54 11.4 485 80.8 21.7
OPGW-75(54.5;41.7) 60 12 459 63 36.3
OPGW-76(54.5;41.7) 60 12 385 54.5 41.7

Diseño típico para Doble Capa:

Especificación Número de Fibras Diámetro (mm) Peso (kg/km) RTS (KN) Cortocircuito (KA2s)
OPGW-96(121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127(77.8;128.0) 24 15 547 77.8 128
OPGW-145(121.0;132.2) 28 16 857 121 132.2
OPGW-163(138.2;183.6) 36 17 910 138.2 186.3
OPGW-163(99.9;213.7) 36 17 694 99.9 213.7
OPGW-183(109.7;268.7) 48 18 775 109.7 268.7
OPGW-183(118.4;261.6) 48 18 895 118.4 261.6

Cable de Guarda Óptico OPGW de Fibra Óptica 24 48 Hilos Monomodo para Transmisión Aérea de Energía 0

Cable de Guarda Óptico OPGW de Fibra Óptica 24 48 Hilos Monomodo para Transmisión Aérea de Energía 1



Preguntas Frecuentes - Cable de Guarda de Fibra Óptica OPGW



P1: ¿Para qué se utiliza el cable OPGW?
R: El OPGW se utiliza en líneas de transmisión de energía aéreas para proporcionar protección de puesta a tierra y comunicación por fibra óptica.



P2: ¿Cuántas fibras puede soportar el cable OPGW?
R: Puede soportar hasta 96 núcleos de fibra, dependiendo del diseño y los requisitos del proyecto.



P3: ¿Qué tipos de fibra están disponibles?
R: Las opciones comunes incluyen fibras G652D, G655, G657, OM3 y OM4.



P4: ¿Es el OPGW adecuado para entornos de alto voltaje?
R: Sí, está diseñado para líneas eléctricas aéreas y puede operar en sistemas de transmisión de alto voltaje.



P5: ¿Proporciona el OPGW protección contra rayos?
R: Sí, funciona como un cable de tierra que ayuda a proteger las líneas eléctricas contra rayos y fallas eléctricas.
