Resumen del cable OPGW
Características y ventajas clave
-
Protección superior:El tubo de acero inoxidable con compuestos que bloquean el agua protege las fibras de la humedad y el estrés.
-
Alta resistencia:El diseño compacto y duradero resiste la tensión y los ambientes hostiles.
-
Excelente rendimiento eléctrico:Minimiza la interferencia de la red eléctrica durante las fallas.
-
Fácil de instalarCompatible con las instalaciones estándar de alambre de tierra para su reemplazo directo.
-
Función doble:Proporciona conexión a tierra y comunicación óptica simultáneamente.
-
Amplia aplicación:Ideal para líneas de transmisión de energía, subestaciones y redes inteligentes.
Funciones principales
Los cables OPGW sirven a los sistemas de comunicación de energía, apoyando la protección del relé, el control automático y la transmisión de datos.Integran la comunicación óptica y la conexión a tierra en un sistema.

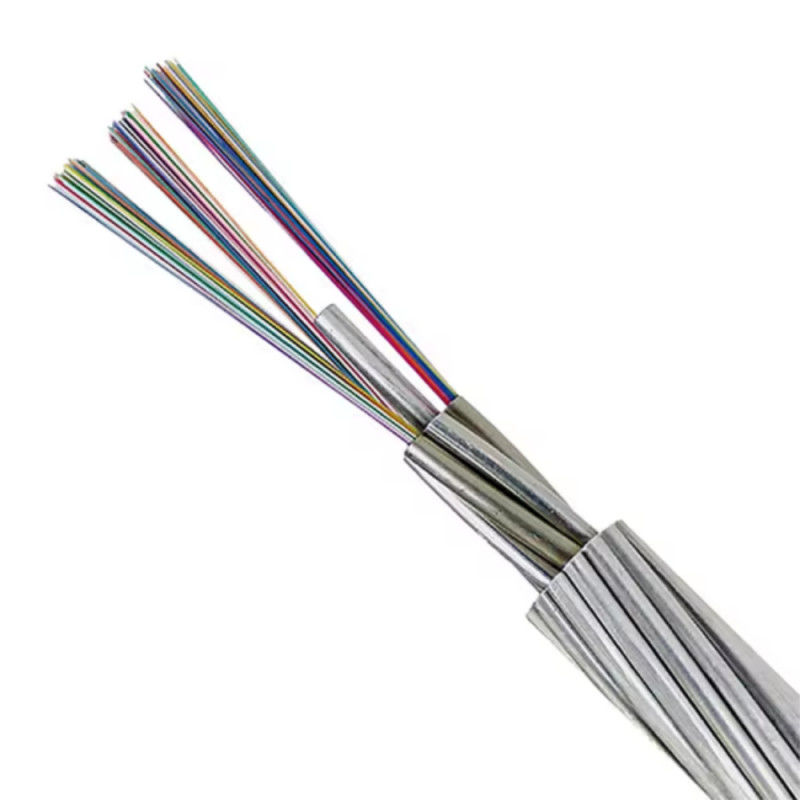

Estructura
Fabricado con dos o tres capas de alambres de acero revestido de aluminio o aleación de aluminio, OPGW está diseñado para las demandas mecánicas y estructurales de las líneas de transmisión.
Especificaciones de las fibras
-
Tipo de fibra: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Número de fibras: hasta 96 núcleos
Rango eléctrico y de aplicaciones
-
Para líneas eléctricas ≤ 110 KV y sistemas UHV
-
Apto para nuevas líneas aéreas de transmisión
-
Conducir corrientes de cortocircuito y proporcionar protección contra rayos

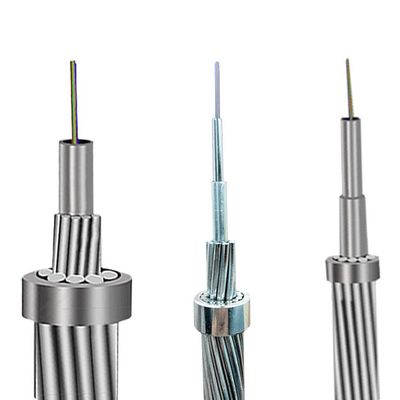

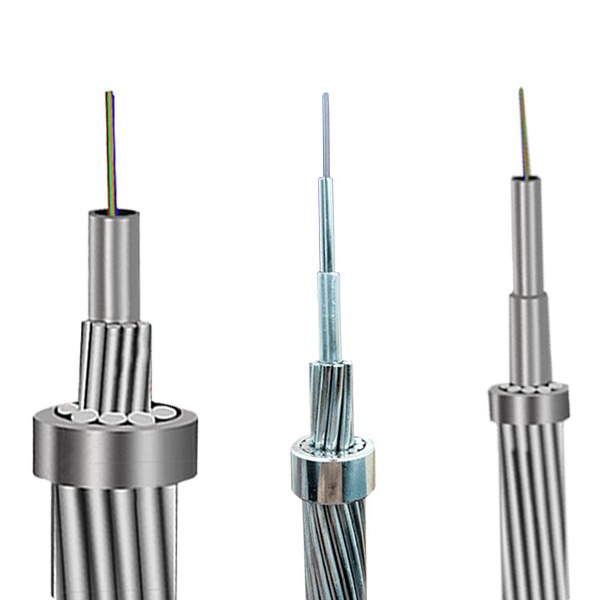

Diseño típico
El tubo central de acero inoxidable cubierto de aluminio garantiza un fuerte rendimiento mecánico, una excelente protección de la fibra y una fiabilidad a largo plazo.
Parámetro
OPGW con tubo de aluminio PBT
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Diseños típicos de tubos de acero inoxidable en hebras
Diseño típico para la doble capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104 [64].6;85.6) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85]0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Diseño típico para tres capas:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6) |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Diseños típicos de tubos de acero inoxidable cubiertos con AL central
Diseño típico para una sola capa
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Diseño típico para la doble capa
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-143 (((87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Diseños típicos de tubos sueltos centrales de acero inoxidable
Diseño típico para una sola capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Circuito corto (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 (((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 y 43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55), también conocido como OPGW-54.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 (((73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55), también conocido como OPGW-61.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80. ¿Qué es esto?8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Diseño típico para la doble capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Circuito corto (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (((77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99), también conocido como OPGW-163.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
