Descripción de producto
Cables de tierra de potencia óptica (OPGW)
Resumen del producto
ElCables OPGWintegra fibras ópticas en el cable de tierra aéreo de las líneas de transmisión de alto voltaje, lo que permite tantoconexión eléctrica a tierrayComunicación ópticaEste diseño de doble función mejora la fiabilidad del sistema y simplifica la infraestructura.y resistente al estrés ambientalEn comparación con los métodos convencionales de instalación de fibra, el OPGW permitetiempos de construcción más cortosymenores costes generalesCombinando líneas de energía y comunicación en una sola.
Características y ventajas clave
-
Protección avanzada: Los tubos de acero inoxidable están llenos de compuestos que bloquean el agua para proteger las fibras ópticas contra la humedad y el daño físico.
-
Compacto y fuerte: El cable ofrece una excelente compacidad estructural y una alta resistencia a la tracción, adecuado para condiciones ambientales adversas.
-
Interferencia electromagnética mínima: Diseñado para reducir la interferencia mutua entre las señales de comunicación y las corrientes de cortocircuito en la red eléctrica.
-
Fácil integración: Se ajusta a las especificaciones de los cables de tierra estándar, por lo que la instalación es sencilla e ideal tanto para proyectos nuevos como para los de reemplazo.
Los cables OPGW desempeñan un papel crucial en la infraestructura de redes inteligentes modernas, ya que proporcionan una red de comunicación fiable integrada directamente en las líneas de transmisión de energía.Esta integración facilita el seguimiento en tiempo realEn la actualidad, el sistema de gestión de la red eléctrica es más eficiente en la detección de fallos y en la transmisión de datos, lo que mejora la eficiencia de la red y reduce los tiempos de inactividad.Los cables OPGW admiten la transferencia de datos a gran velocidad a larga distancia, manteniendo una fuerte resistencia a factores ambientales como los rayosSu diseño robusto y su doble funcionalidad los convierten en la opción preferida para las empresas de servicios públicos que buscan modernizar sus redes con el mínimo de interrupciones y costes.
Aplicación y estructura de la OPGW
Los cables OPGW se utilizan principalmente para la comunicación de líneas eléctricas junto con accesorios como sistemas de protección de relevos y de control automático.y están instalados junto con líneas de transmisión de alto voltaje.

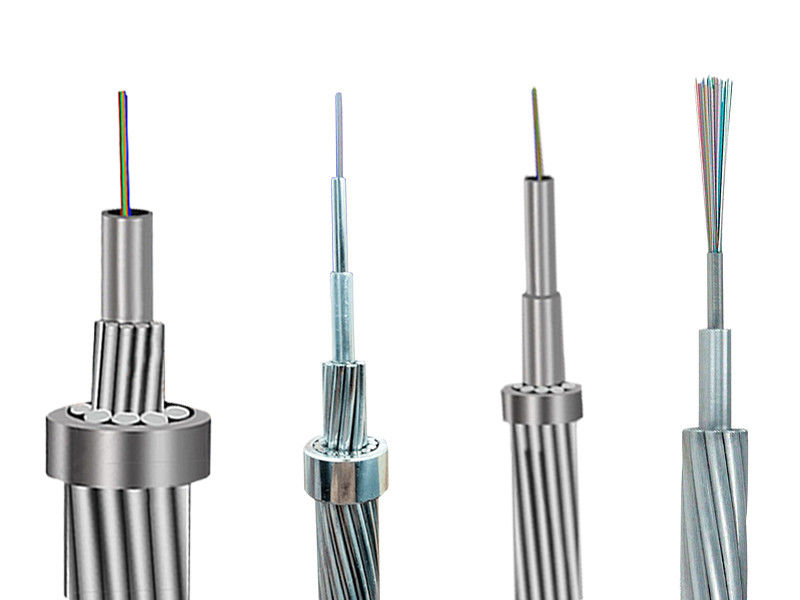

El alambre óptico de tierra en hebras (OPGW) consta de dos o tres capas de alambres de acero revestido de aluminio (ACS), o una combinación de alambres de ACS y aleación de aluminio.Esta construcción está diseñada para satisfacer los requisitos comunes de las líneas de transmisión eléctrica, ofreciendo tanto resistencia mecánica como rendimiento eléctrico.
Especificaciones técnicas
-
Tipos de fibra disponibles:G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (varias opciones para las diferentes aplicaciones)
-
Número de núcleos de fibra:Hasta 96 núcleos
-
Rango de tensión:Apta para líneas eléctricas de 110 kV o menos
Aplicaciones
Los cables OPGW se utilizan ampliamente en líneas aéreas de energía eléctrica de nueva construcción y son adecuados para proyectos que requieren un alto número de fibras y transmisión de ultraalta tensión (UHV).También proporcionan protección contra rayos conduciendo de forma segura corrientes de cortocircuito de fallas grandes a través del cable.
Diseño típico

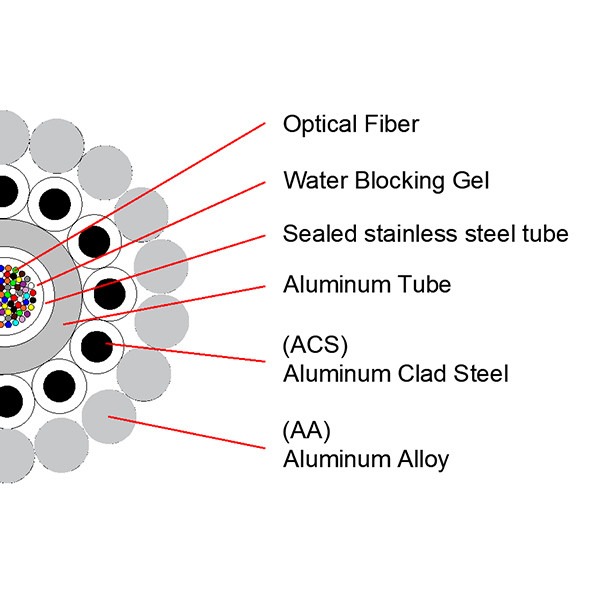

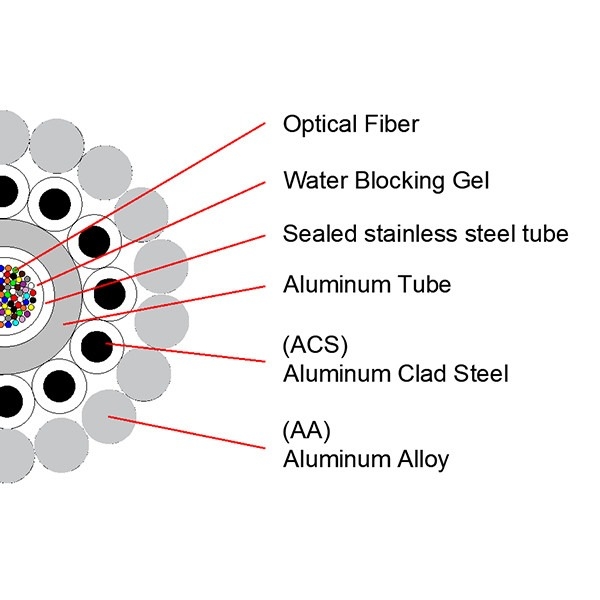

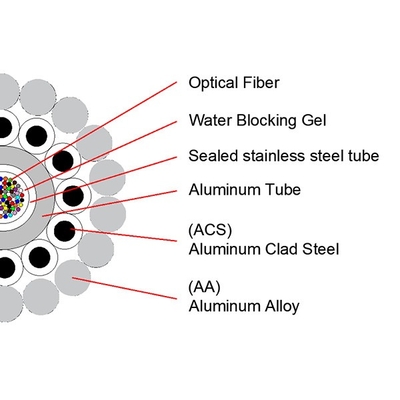

El diseño estándar de OPGW incluye un tubo central de acero inoxidable cubierto con aluminio, que proporciona una fuerte protección y durabilidad.
Parámetro
OPGW con tubo de aluminio PBT
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Diseños típicos de tubos de acero inoxidable en hebras
Diseño típico para la doble capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104 [64].6;85.6) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85]0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Diseño típico para tres capas:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6) |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Diseños típicos de tubos de acero inoxidable cubiertos con AL central
Diseño típico para una sola capa
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Diseño típico para la doble capa
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-143 (((87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Diseños típicos de tubos sueltos centrales de acero inoxidable
Diseño típico para una sola capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Circuito corto (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 (((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 y 43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55), también conocido como OPGW-54.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 (((73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55), también conocido como OPGW-61.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80. ¿Qué es esto?8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Diseño típico para la doble capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Circuito corto (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (((77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99), también conocido como OPGW-163.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
