Descripción de producto
Cables de tierra de potencia óptica (OPGW)
OPGW (cable de tierra de potencia óptica)está diseñado para combinar la funcionalidad de un sistema de comunicación de fibra óptica con el papel de un cable de tierra en líneas de transmisión de alto voltaje.El cable se coloca dentro del alambre de tierra de las líneas eléctricas aéreas, que sirve tanto como elemento de conexión a tierra como de medio de comunicación óptica.ofreciendo una estructura robusta y estable gracias al refuerzo de alambre metálicoDado que las fibras ópticas están integradas dentro del cable de tierra, OPGW reduce el tiempo de construcción y los costes en comparación con otros métodos, agilizando el despliegue.
Características y ventajas clave del cable óptico OPGW:
-
Construcción duradera de acero inoxidable: El uso de tubos de acero inoxidable de alta calidad, llenos de compuestos que bloquean el agua, garantiza una protección óptima de las fibras ópticas, evitando daños por humedad o factores ambientales.
-
Alta resistencia y diseño compacto: El cable es compacto pero resistente, diseñado para soportar condiciones climáticas adversas y altas tensiones mecánicas, por lo que es adecuado para largos tramos en entornos de alto voltaje.
-
Interferencia mínima: La corriente eléctrica en la red eléctrica tiene un impacto mínimo en la red de comunicaciones ópticas, garantizando un funcionamiento estable y libre de interferencias.
-
Instalación fácil: Los cables OPGW están diseñados para sustituir directamente a los cables de tierra tradicionales, lo que facilita su instalación sin alteraciones significativas de la infraestructura existente, ahorrando tiempo y reduciendo costes.
Al integrar la fibra óptica con la infraestructura de la línea eléctrica, los cables OPGW ofrecen una solución rentable, confiable y eficiente para la comunicación de alta velocidad en redes de transmisión de energía.
OPGW (cable de tierra de potencia óptica)se utiliza principalmente para sistemas de comunicación de potencia, incluida la protección de relevos, la transmisión automática y se instala junto a líneas de alta tensión.

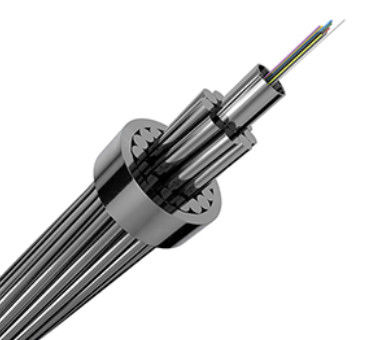

ElCables ópticos de tierra fijos (OPGW)Se compone de múltiples capas, normalmente dos o tres, de alambres de acero revestido con aluminio (ACS) o una combinación de alambres de ACS y aleación de aluminio.Su diseño está adaptado a las necesidades de la mayoría de las líneas de transmisión eléctrica aéreas.
Especificaciones clave:
-
Tipos de fibra: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (ofreciendo flexibilidad en la elección según los requisitos)
-
Número de fibras: hasta 96 núcleos, según las necesidades de la aplicación.
-
Rango de tensión: Adecuado para líneas eléctricas con niveles de voltaje de 110 kV o menos.
Principales aplicaciones:
-
Nuevas líneas eléctricas: comúnmente utilizado en líneas de alta tensión de nueva construcción, OPGW sirve tanto como el cable de tierra y un medio de comunicación.
-
Alta capacidad de fibra: Puede manejar un gran número de fibras, por lo que es adecuado para líneas de transmisión de ultraalta tensión (UHV).
-
Protección contra rayos: El cable OPGW proporciona una protección esencial al transportar grandes corrientes de cortocircuito, protegiendo el sistema de los rayos y de las fallas eléctricas.
OPGW integra las funciones de transmisión y comunicación de energía, ofreciendo una solución racionalizada para la infraestructura energética moderna.

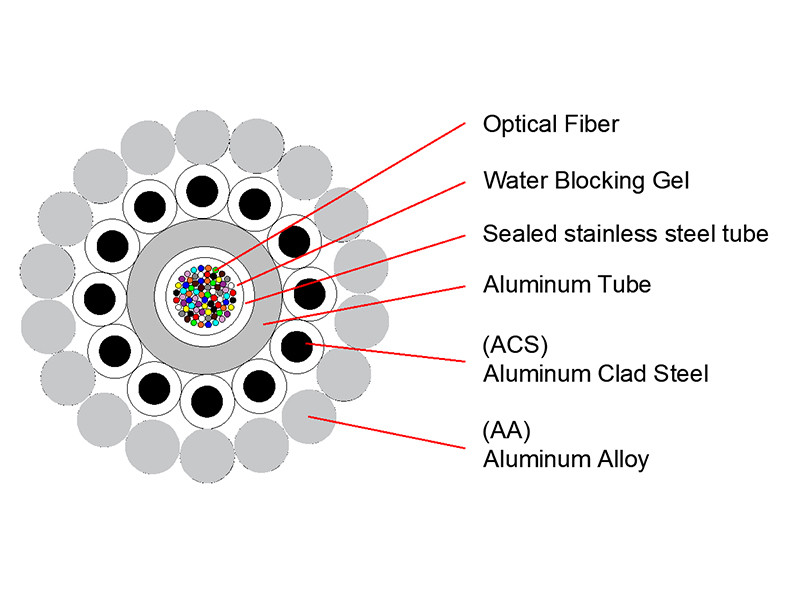

OPGW Diseños típicos de tubos de acero inoxidable cubiertos con AL central
Parámetro
OPGW con tubo de aluminio PBT
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Diseños típicos de tubos de acero inoxidable en hebras
Diseño típico para la doble capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104 [64].6;85.6) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85]0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Diseño típico para tres capas:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6) |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Diseños típicos de tubos de acero inoxidable cubiertos con AL central
Diseño típico para una sola capa
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Diseño típico para la doble capa
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-143 (((87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Diseños típicos de tubos sueltos centrales de acero inoxidable
Diseño típico para una sola capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Circuito corto (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 (((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 y 43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55), también conocido como OPGW-54.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 (((73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55), también conocido como OPGW-61.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80. ¿Qué es esto?8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Diseño típico para la doble capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Circuito corto (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (((77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99), también conocido como OPGW-163.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
