Descripción de producto
Cables de tierra de potencia óptica (OPGW)

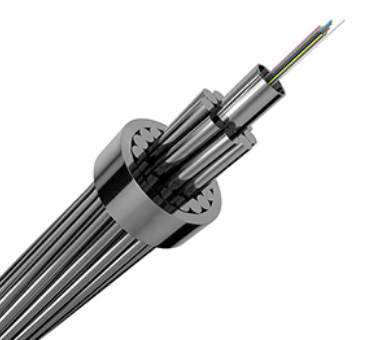

Descripción de un OPGW
El cable óptico OPGW consiste en colocar la fibra óptica en el cable de tierra de la línea aérea de transmisión de alto voltaje para formar la red de comunicación de fibra óptica en la línea de transmisión.Esta estructura tiene la doble función de alambre de tierra y comunicaciónEl cable de tierra de potencia óptica es más confiable, estable y firme debido a la envoltura de alambre metálico.en comparación con otros métodos de cableado óptico, el período de construcción se acorta y se ahorran los costes de construcción.
Características y ventajas del cable óptico OPGW
Utilizando una buena tecnología de producción de tubos de acero inoxidable, el tubo está lleno de compuestos que bloquean el agua, lo que puede proteger eficazmente la fibra óptica
Buena compacidad y alta resistencia a la tracción
La corriente de cortocircuito tiene poca interferencia mutua entre la red eléctrica y la red de comunicación
Similar a las especificaciones del alambre de tierra común, es muy conveniente de erigir y puede reemplazar directamente el alambre de tierra original.
OPGW Se utiliza principalmente para la comunicación de energía con accesorios, protección de relevos, transmisión automática, instalación junto con líneas de alto voltaje.

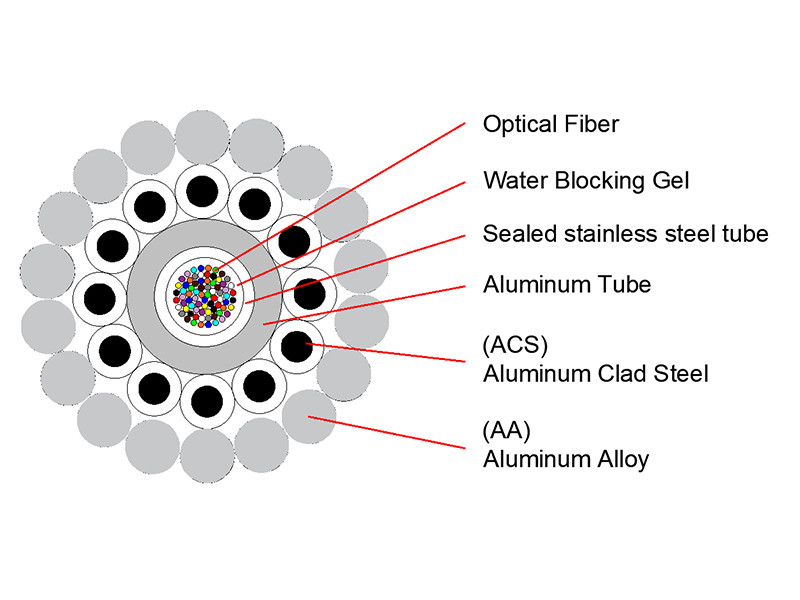

El alambre óptico de tierra trenzado (OPGW) está trenzado por doble o tres capas de alambres de acero revestidos de aluminio ((ACS) o por una mezcla de alambres ACS y alambres de aleación de aluminio,Su diseño está totalmente adaptado a las necesidades de las líneas eléctricas más comunes.
Tipo de fibra:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 como opciones
Número de fibras:Hasta 96 núcleos
Variación de tensión aplicable:Líneas eléctricas con un nivel de voltaje de 110 KV o inferior.
Aplicaciones:Se utiliza comúnmente en líneas aéreas eléctricas de nueva construcción. Puede satisfacer los requisitos de un gran número de fibras y líneas de transmisión de ultraalta tensión (UHV).Puede proporcionar protección contra rayos mediante la transmisión de corriente de cortocircuito de gran falla
OPGW Diseños típicos de tubos de acero inoxidable cubiertos con AL central
Parámetro
OPGW con tubo de aluminio PBT
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |

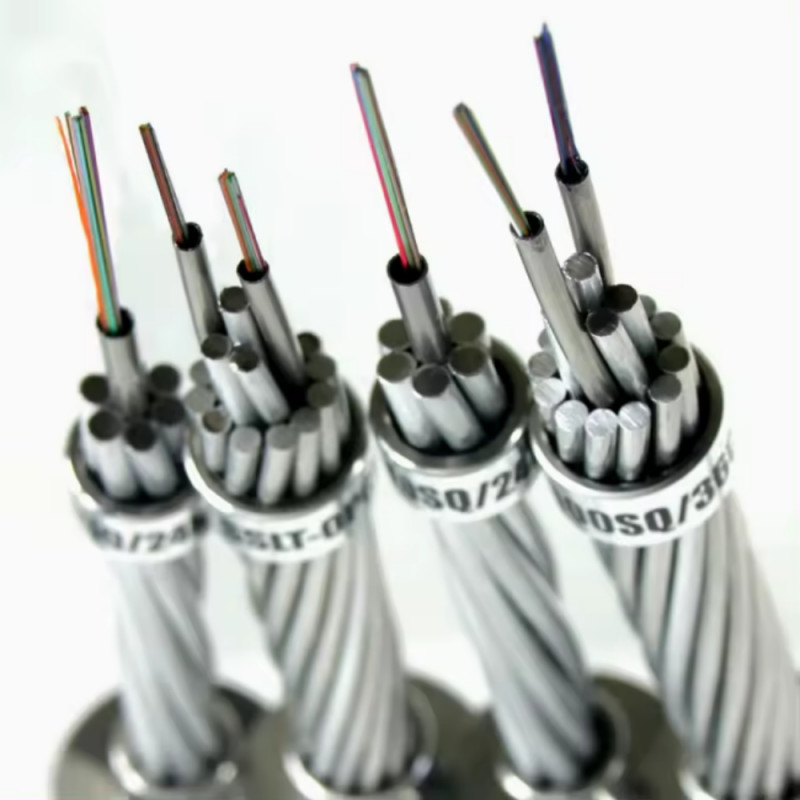

OPGW Diseños típicos de tubos de acero inoxidable en hebras
Diseño típico para la doble capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104 [64].6;85.6) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85]0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Diseño típico para tres capas:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6) |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Diseños típicos de tubos de acero inoxidable cubiertos con AL central
Diseño típico para una sola capa
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Diseño típico para la doble capa
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS(KN) |
Circuito corto (KA2s) |
| OPGW-143 (((87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Diseños típicos de tubos sueltos centrales de acero inoxidable
Diseño típico para una sola capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Circuito corto (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 (((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 y 43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55), también conocido como OPGW-54.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 (((73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55), también conocido como OPGW-61.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80. ¿Qué es esto?8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Diseño típico para la doble capa:
| Especificación |
Número de fibras |
Diámetro (mm) |
Peso (kg/km) |
RTS (KN) |
Circuito corto (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (((77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99), también conocido como OPGW-163.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
