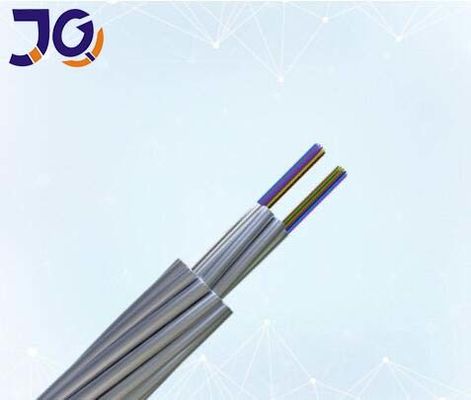

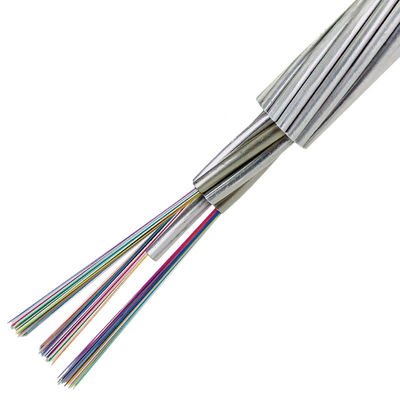

Cable de toma de tierra óptico del poder 4-288core de la longitud los 2km

El cable de toma de tierra de arriba compuesto de fibra óptica (OPGW) es un cable de toma de tierra de arriba que contiene la fibra óptica. Tiene funciones múltiples tales como cable de toma de tierra de arriba y comunicación óptica. Se utiliza principalmente para las líneas de comunicación de 110KV, de 220KV, de 500KV, de 750KV y de nuevo sistema de transmisión de alto voltaje de arriba. Puede también ser utilizado para substituir las líneas de tierra existentes del viejo sistema de transmisión de alto voltaje de arriba, añade la línea de comunicación óptica, transmite la corriente del breve periodo de tiempo y para proporcionar la protección contra la luz anti. Otras estructuras se pueden modificar para requisitos particulares a petición.

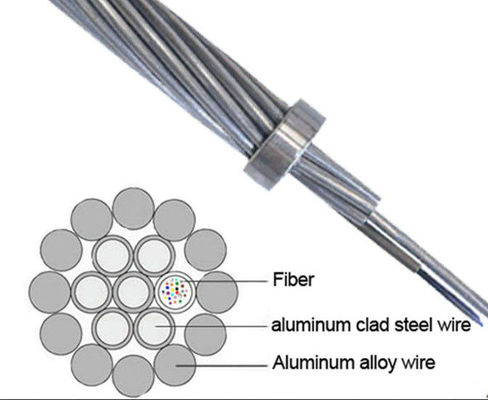

Corte transversal de OPGW

Características

• Los tubos de acero inoxidables llenados del gel hidrofóbico proporcionan la protección y la ayuda de las fibras ópticas

• Buen funcionamiento extensible

• Carga adicional de diámetro bajo, ligera, baja a la torre

• Exceso de longitud de la fibra apropiada de la unidad óptica easliy a hacer

• Temperatura del transporte/de almacenamiento: -40℃ a +65℃

Fechas técnicas

Características ópticas

Tipo específico y datos técnicos

No.	Datos técnicos
	Tipo de producto	Tipo de la estructura	Max. Fibre Cuenta	Sección de COMO alambre (mm2)	Diámetro (milímetro)	Peso del cable (kg/km)	Rate Tensile Strength (kN)	20℃DC Resistencia (Ω/km)	Capacidad actual del breve periodo de tiempo (40-200℃ kA2.s)
1	OPGW-48B1.3-90- [112; 45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, unidad óptica 2/2.5	48	≈90	13,2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57; 67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, unidad óptica 2/2.5	48	≈90	13,2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100- [118; 50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS, unidad óptica 1/2.5	24	≈100	13,2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100- [60; 74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, unidad óptica 1/2.5	24	≈100	13,2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110- [133; 63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, unidad óptica 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110- [140; 68]	1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS, unidad óptica 1/2.6	24	≈110	14,3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110- [67; 95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA, unidad óptica 1/2.7	24	≈37 ≈74 (AA)	14,1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120- [145; 73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, unidad óptica 1/2.8	36	≈120	14,6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120- [95; 98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, unidad óptica 1/2.8	36	≈120	14,6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120- [74; 110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, unidad óptica 1/2.8	36	≈120	14,6	≤582	≥74	≤0.42	≥110
11	OPGW-72B1.3-120- [147; 76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, unidad óptica 2/2.9	72	≈120	15,2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2 [96; 101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, unidad óptica 2/2.9	72	≈120	15,2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120- [74; 114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, unidad óptica 2/2.9	72	≈120	15,2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130- [155; 85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS, unidad óptica 1/2.9	36	≈130	15,2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130- [102; 114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, unidad óptica 1/2.9	36	≈130	15,2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130- [79; 137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, unidad óptica 1/2.9	36	≈130	15,2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140- [175; 100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, unidad óptica 1/3.1	36	≈140	16,1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140- [115; 140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, unidad óptica 1/3.1	36	≈140	16,1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145- [86; 170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA, unidad óptica 1/3.1	36	≈49 ≈96 (AA)	16,1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150- [182; 123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS, unidad óptica 1/3.2	48	≈150	16,6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150- [122; 165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, unidad óptica 1/3.2	48	≈150	16,6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150- [95; 195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, unidad óptica 1/3.2	48	≈150	16,6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150- [172; 110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, unidad óptica 2/3.2	72	≈150	16,6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150- [116; 147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, unidad óptica 2/3.2	72	≈150	16,6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170- [198; 150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, unidad óptica 1/3.4	48	≈170	17,6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170- [199; 156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, unidad óptica 2/3.5	72	≈170	18,2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180- [252; 125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, unidad óptica 1/3.5	48	≈180	18,2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180- [211; 175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, unidad óptica 1/3.5	48	≈180	18,2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180- [147; 234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, unidad óptica 1/3.5	48	≈180	18,2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180- [113.262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, unidad óptica 1/3.5	48	≈180	18,2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235- [268; 243,4]	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS, Unidad óptica 1/3.5	48	≈235	20,3	≤1594	≥268	≤0.38	≥243.4

El otro tipo y cuenta ópticos del bre del fi, alambre trenzado son petición disponible de OM.





Características de la prueba

Artículo	Método de prueba	Requisitos
Tensión	IEC 60794-1-2-E1 Carga: según la estructura del cable Longitud de la muestra: no menos que los 10m, ligó longitud ningún menos than100m Tiempo de la duración: 1min	40%RTS ninguna tensión adicional del bre del fi (0,01%), ninguna atenuación adicional (0.03dB). Bre el strain≤0.25%, attenuation≤0.05dB adicional del fi 60%RTS (Ninguna atenuación adicional después de la prueba).
Agolpamiento	IEC 60794-1-2-E3 Carga: según la tabla antedicha, tres puntos Tiempo de la duración: 10min	Atenuación adicional en el bre del fi de 1550nm ≤0.05dB/; Ningún daño a los elementos
Penetración del agua	IEC 60794-1-2-F5B Tiempo: longitud de la muestra de 1 hora: los 0.5m Altura del agua: el 1m	Ninguna salida del agua.
Ciclo de la temperatura	IEC 60794-1-2-F1 Longitud de la muestra: Ningún menos los de 500m Gama de temperaturas: -40℃ a +65℃ Ciclos: 2 Tiempo de detención de la prueba de ciclo de la temperatura: 12h	El cambio en el ffi del coe de la atenuación cient será menos de los 0.1dB/km en 1550nm.

Embalaje y envío

• Tambor de cable estándar

• Longitud de carrete estándar: 2/3km/reel, la otra longitud está también disponible

El OPGW será herido firmemente y uniformemente en un carrete fuerte del madera-hierro que se ajuste a ANSI/AA 53-1981 o igual. El carrete será retrasado con los listones valientes del madera-hierro para prevenir el OPGW de daño en el envío ordinario, dirección, almacenamiento y atando operaciones.

Según la longitud del cable, elegimos diverso tipo carrete (D, d, b, w1, w2) para el cable cargado.
