24 núcleos 48 núcleos Sistema de alimentación de energía óptica alambre de tierra OPGW cable
Persona de Contacto : JQ CABLE
Número de teléfono : +15079563166
Whatsapp : +15079563166
Cantidad de orden mínima : | el 1km | Detalles de empaquetado : | Carrete de la madera contrachapada/modificado para requisitos particulares |
---|---|---|---|
Tiempo de entrega : | 5-8 días del trabajo | Condiciones de pago : | L/C, T/T, Western Union |
Capacidad de la fuente : | los 4500km por mes |
Lugar de origen: | Guangzhou, China | Nombre de la marca: | JQ/OEM |
---|---|---|---|
Certificación: | ISO9001 ROHS CE-EMC FCC SDOC | Número de modelo: | OPGW |
Información detallada |
|||
Tipo de la fibra: | solo modo/modo multi | Chaqueta: | Aluminio |
---|---|---|---|
Nombre de producto: | Cable de fribra óptica al aire libre | longitud: | los 2km o longitud modificada para requisitos particulares |
estructura: | Tubo flojo | Fibra: | 4-288core |
Temperatura de funcionamiento: | -40 ~ +60 C | ||
Resaltar: | Cable al aire libre de la fibra del solo modo de OPGW,Cable de fribra óptica del solo modo de la base de OPGW 4,cable de fribra óptica del opgw de los 2km |
Descripción de producto

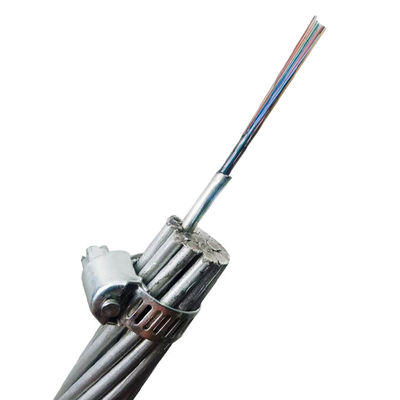

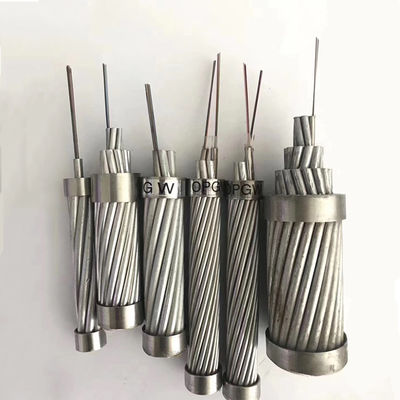

El cable de toma de tierra de arriba compuesto de fibra óptica (OPGW) es un cable de toma de tierra de arriba que contiene la fibra óptica. Tiene funciones múltiples tales como cable de toma de tierra de arriba y comunicación óptica. Se utiliza principalmente para las líneas de comunicación de 110KV, de 220KV, de 500KV, de 750KV y de nuevo sistema de transmisión de alto voltaje de arriba. Puede también ser utilizado para substituir las líneas de tierra existentes del viejo sistema de transmisión de alto voltaje de arriba, añade la línea de comunicación óptica, transmite la corriente del breve periodo de tiempo y para proporcionar la protección contra la luz anti. Otras estructuras se pueden modificar para requisitos particulares a petición.
Características de producto
• Los tubos de acero inoxidables llenados del gel hidrofóbico proporcionan la protección y la ayuda de las fibras ópticas
• Buen funcionamiento extensible
• Carga adicional de diámetro bajo, ligera, baja a la torre
• Exceso de longitud de la fibra apropiada de la unidad óptica easliy a hacer

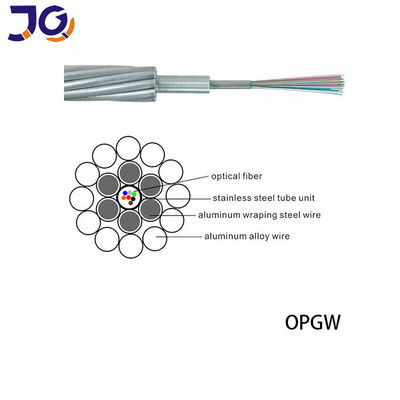

Construcciones y funcionamiento
Clasificación | Material | Valor | |
Construcción |
Fibra óptica | G652D/G655 etc. | 2 - 48 |
Tubo de la protección | Tubo de acero inoxidable | 1.5 - 6m m | |
Línea trenzada | COMO wire/AA atan con alambre a Al Rod | 1.5 - 6m m | |
Max. Diameter | 18m m | ||
Max. Cross-section | 200m m2 | ||
Característica |
Según los estándares como DL/T 832, IEC60794-4-10, IEEE1138 | ||
Resistencia a la tensión máxima (RTS) (kN) | 280 | ||
Max. Crush Strength (N/100mm) | 2200 | ||
Capacidad de Max. Short Current (℃)de 40℃-200 (kA2s) | 100 | ||
Radio de doblez mínimo (dinámica) | 20D | ||
Radio de doblez mínimo (parásitos atmosféricos) | 15D | ||
Funcionamiento del ambiente | Instalación (℃) | -10 a +50 | |
Transporte y operación (℃) | -40 a +65 |
Características des fibra óptica
Atenuación | Ancho de banda | Dispersión del modo de la polarización | ||||||
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Fibra individual | Valor del vínculo del diseño (M=20, los Q=0.01%) | |
G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/kilómetro | ≤0.1ps/kilómetro |
G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/kilómetro | ≤0.1ps/kilómetro |
los 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
los 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
• Temperatura del transporte/de almacenamiento: -40℃ a +65℃
Empaquetado y tambor
• Tambor de cable estándar
• Longitud de carrete estándar: 2/3km/reel, la otra longitud está también disponible
