Cable de fribra óptica aéreo al aire libre del conducto GYFTY de la base del OEM 144
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
Cantidad de orden mínima : | el 1km | Detalles de empaquetado : | 1/2/3/4/5 kilómetro en un tambor de madera |
---|---|---|---|
Tiempo de entrega : | 3-5dryas | Condiciones de pago : | L/C, T/T, Western Union |
Capacidad de la fuente : | los 30km por día |
Lugar de origen: | Guangzhou China | Nombre de la marca: | JQ/OEM |
---|---|---|---|
Certificación: | ISO9001 ROHS CE FCC | Número de modelo: | GDXTW |
Información detallada |
|||
Material de la chaqueta: | PE | Diámetro externo: | 10m m |
---|---|---|---|
Alambre de acero: | 1.0m m | Cuenta de la fibra: | 2/4/6/8/12Core |
estructura: | Tubo de la unidad | Miembro de fuerza: | Alambre de acero dos |
Nombre de producto: | Cable óptico al aire libre de la fibra | Tipo de la fibra: | YOFC o como petición |
Uso: | Aéreo, conducto | Color: | NEGRO |
Tipo: | Cable híbrido de la fibra óptica | longitud: | los 2km o longitud modificada para requisitos particulares |
Alta luz: | Cable de fribra óptica de GYXTW,cable de fribra óptica de 10m m |
Descripción de producto

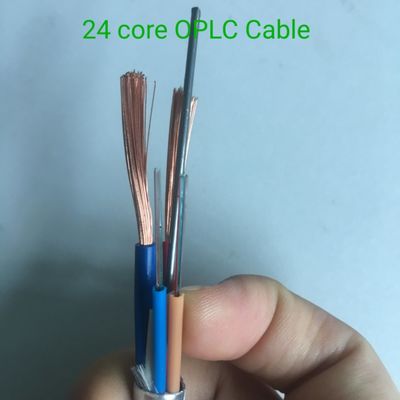

Base híbrida GYXTW del cable 2-24 con dos cables de alimentación de cobre
Los cables de fribra óptica compuestos que tienen varios diversos componentes pusieron para arriba dentro del paquete. Estos tipos de cables permiten trayectorias de transmisión múltiples por los diversos componentes, si ellos ser conductores o fibra óptica del metal, y permitir que el usuario tenga un solo cable, por lo tanto reduciendo el coste total y el plazo de ejecución para la instalación. La fibra de los 250μm se coloca en un tubo flojo hecho de un alto plástico del módulo. Los tubos se llenan de un compuesto de relleno hidrófugo. El tubo se envuelve con una capa de PSP longitudinalmente. Entre el PSP y el tubo flojo el material de agua-bloqueo se aplica para guardar el acuerdo del cable y hermético. Dos alambres de acero paralelos se colocan en los dos lados de la cinta de acero. Los alambres de acero paralelos se colocan en la cinta de dos lados. El cable se termina con una envoltura del polietileno (PE).
Características
Buen funcionamiento mecánico y de la temperatura
Tubo flojo de alta resistencia que es hidrólisis resistente
Compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
Estructura compacta y funcionamiento curva-resistente de la ligereza, flexible y bueno
Dispersión y atenuación bajas. Diseño apropiado, control exacto para exceso de la longitud de la fibra y proceso que trenza distinto rendir las propiedades mecánicas y ambientales excelentes. El armoring del alambre de acero y acanalar la cinta de acero para hacer el cable tiene propiedades agradables de la resistencia de humedad y machaca resistencia
Características ópticas
Artículos | Unidad | Especificación | |
G652D | |||
Diámetro de campo de modo | 1310nm | um | 9,2±0.4 |
1550nm | um | 10,4±0.5 | |
Diámetro del revestimiento | um | 124,8±0.7 | |
No-circularidad del revestimiento | % | ≤0.7 | |
Error de la concentricidad del Corazón-revestimiento | um | ≤0.5 | |
Diámetro de capa | um | 245±5 | |
No-circularidad de capa | % | ≤6.0 | |
Error de la concentricidad de la Revestimiento-capa | um | ≤12 | |
Longitud de onda de atajo del cable | nanómetro | acc≤1260 | |
Atenuación (máximo) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Parámetros del cable
Artículos | Especificaciones | |
Cuenta de la fibra | 2~12 | |
Fibra de capa coloreada | Dimensión | los 250μm+15μm |
Color | Azul, anaranjado, verde, Brown, gris, blanco | |
Tubo flojo | Dimensión | 2.0mm±0.05m m |
Material | PBT | |
Color | Natural | |
Miembro de fuerza | Diámetro | 1.0m m |
Material | Acero | |
Chaqueta externa | Dimensión | 8.0mm±0.1m m |
Material | PE | |
Color | Negro |
Parámetros técnicos
Gama de temperatura | -20c~ +60c | |||||||||
Canalización vertical | Tipo OFNR/OFN FT4 | |||||||||
Pleno | Tipo OFNR/OFN FT6 | |||||||||
Chaqueta | LSZH o PE | |||||||||
Nombre de código | cable corazones |
Diámetro (milímetro) |
Cobre Alambre (milímetro) |
Linear total (kgk m) |
Extensible | Agolpamiento | Doblez radio |
|||
Cortocircuito Término (n) |
Largo Término (n) |
Cortocircuito lerm N) |
Largo Término (n) |
corto Término N) |
Largo Término (n) |
|||||
OPLC-2*0.5 | 6~24 | 10 | 2*0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.5 | 6-~24 | 10 | 4*0.5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*0.75 | 6~24 | 10 | 2*0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.75 | 6~24 | 10 | 4*0.75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
oPLC-2*1.0 | 6~24 | 10 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.0 | 6-~24 | 12 | 4*1.0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*1.5 | 6~24 | 12 | 2*1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.5 | 6~24 | 12 | 4*1.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*2.5 | 6~-24 | 12 | 2*2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*2.5 | 6-~24 | 14,5 | 4*2.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |
Imagen de producto
Uso
Utilizado para la caja de distribución al aire libre a la tubería de edificio, por encima, enterró.
Utilizado en sitio de equipo de comunicación óptica,
Utilizado para la fibra y el salto de la cola en línea.
Utilizado para los edificios que rodean en el cable.
Packing&Delivery
los 1/2/3/4/km en un tambor de madera, entregan días: días 5-8work
