Descripción de producto
Título del producto
Precio directo de fábrica: Cable de fibra óptica ADSS de modo único con hilo de aramida
¿Qué es el cable ADSS?
El cable ADSS (All-Dielectric Self-Supporting) es un cable de fibra óptica no metálico diseñado para la instalación aérea en postes de servicios públicos y líneas eléctricas. Con su estructura dieléctrica, se puede implementar de forma segura en entornos de alta tensión, al tiempo que proporciona un autosoporte confiable sin la necesidad de cables mensajeros. Es una alternativa rentable a los cables OPGW y OPAC.

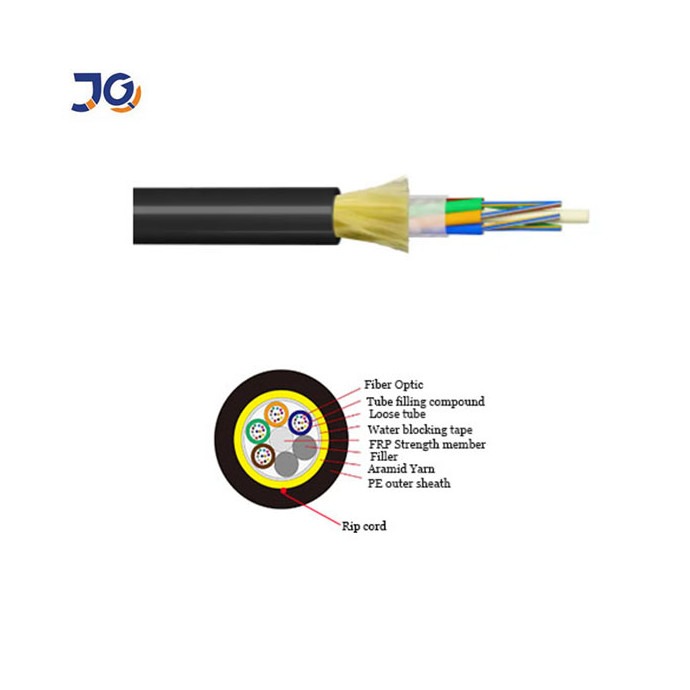

Estructura y diseño
Este cable adopta un diseño de tubo holgado trenzado con fibras protegidas en gel bloqueador de agua. Un elemento de resistencia central de FRP garantiza la estabilidad, mientras que las capas de hilo de aramida proporcionan una alta resistencia a la tracción. La cubierta exterior está disponible en materiales PE o AT, según los requisitos de voltaje.
Características principales
-
No metálico: Seguro para la instalación en líneas energizadas sin riesgo de conductividad.
-
Fácil instalación: El diseño autosoportado elimina la necesidad de cables de soporte adicionales.
-
Alta resistencia: El refuerzo de hilo de aramida garantiza una excelente resistencia a la tracción y a la intemperie.
-
Rendimiento estable: Resiste el estrés mecánico y las variaciones de temperatura.
-
Personalizable: Configuraciones adaptadas para diferentes tramos y aplicaciones.
Aplicaciones
-
Cubierta de PE: Adecuado para líneas eléctricas por debajo de 110kV.
-
Cubierta de AT: Para líneas eléctricas ≥110kV, que ofrece protección anti-tracking.
-
La longitud del tramo y el contenido de hilo se pueden personalizar según los requisitos del proyecto.
Estándares
Fabricado de acuerdo con las normas IEEE P1222 e IEC 60794-1.
Estructura y especificaciones técnicas
1. Chaqueta simple ADSS
| recuento de fibras |
estructura |
fibra por tubo |
diámetro del tubo holgado
(MM)
|
Diámetro FRP/almohadilla (mm) |
Grosor de la cubierta exterior (mm) |
Ref. Exterior
Diámetro
(mm) |
Ref. Peso
(kg/km) |
| Chaqueta de PE |
Chaqueta de AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener especificaciones más detalladas,
póngase en contacto con nuestros vendedores.
2. Chaqueta doble ADSS
| recuento de fibras |
estructura |
fibra por tubo |
diámetro del tubo holgado
(MM)
|
Diámetro FRP/almohadilla (mm) |
Grosor de la cubierta exterior (mm) |
Ref. Exterior
Diámetro
(mm) |
Ref. Peso
(kg/km) |
| Chaqueta de PE |
Chaqueta de AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener especificaciones más detalladas,
póngase en contacto con nuestros vendedores.
|
Tipo de fibra
|
Atenuación
(+20℃)
|
Ancho de banda
|
Longitud de onda de corte del cable óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Muestra de imagen de detalles

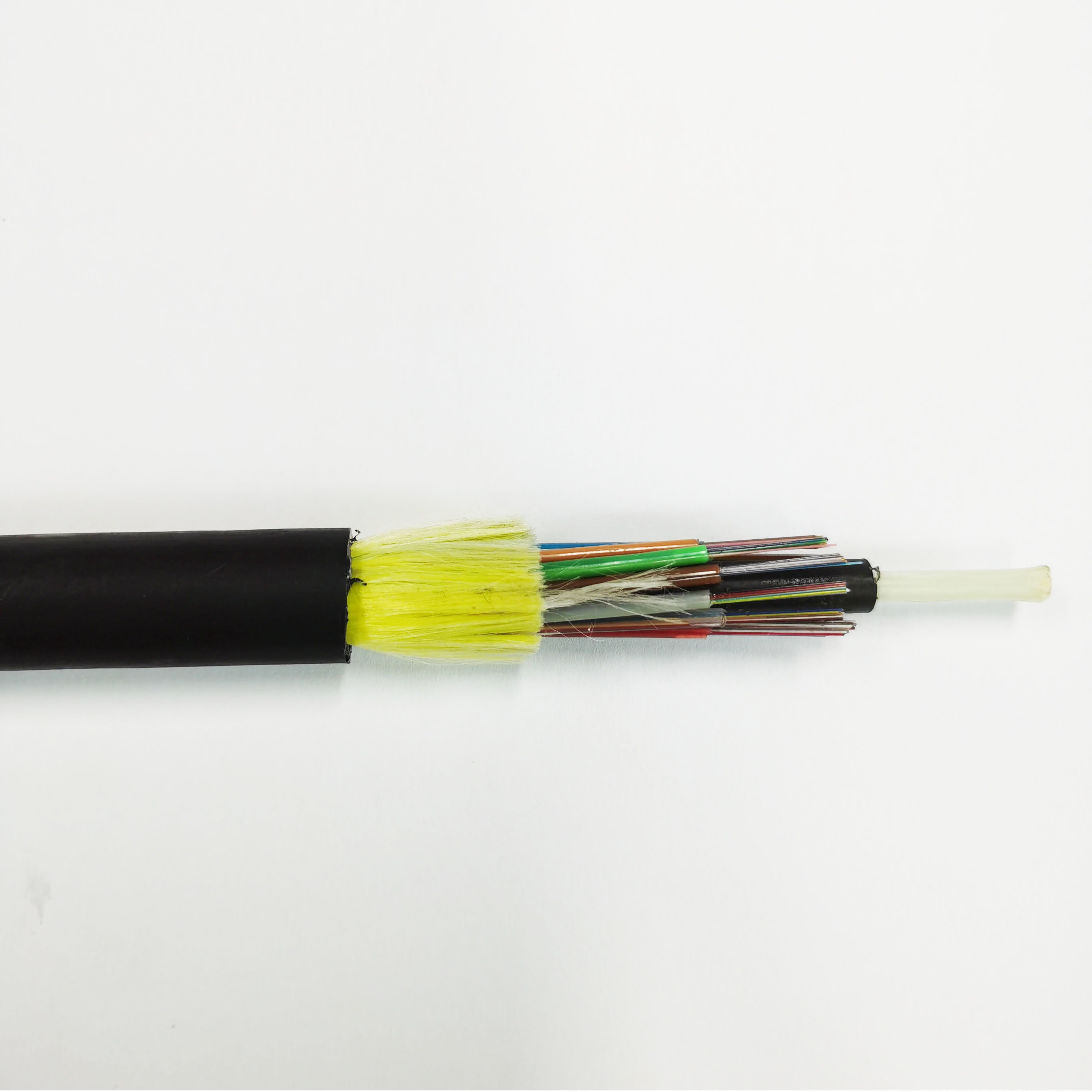

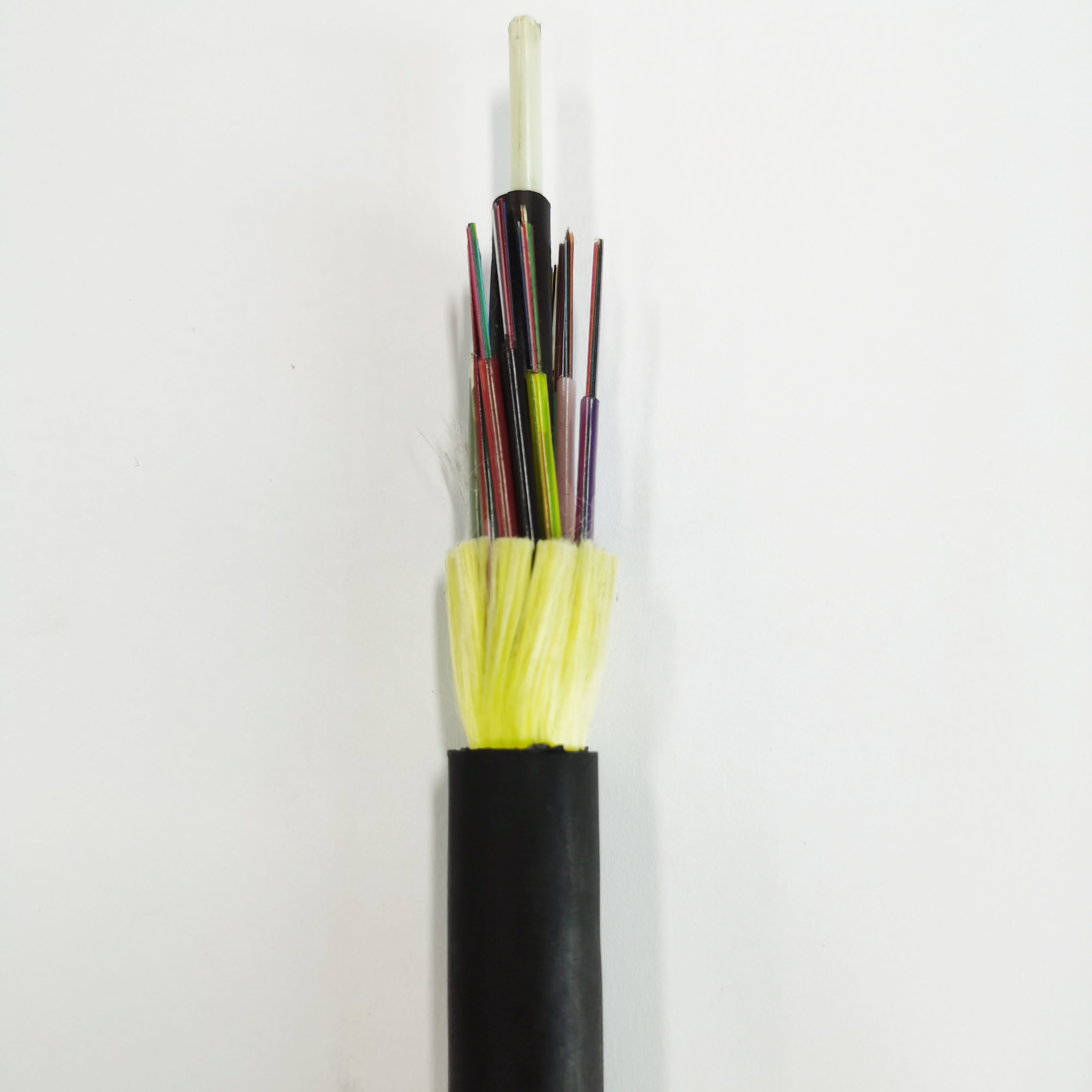

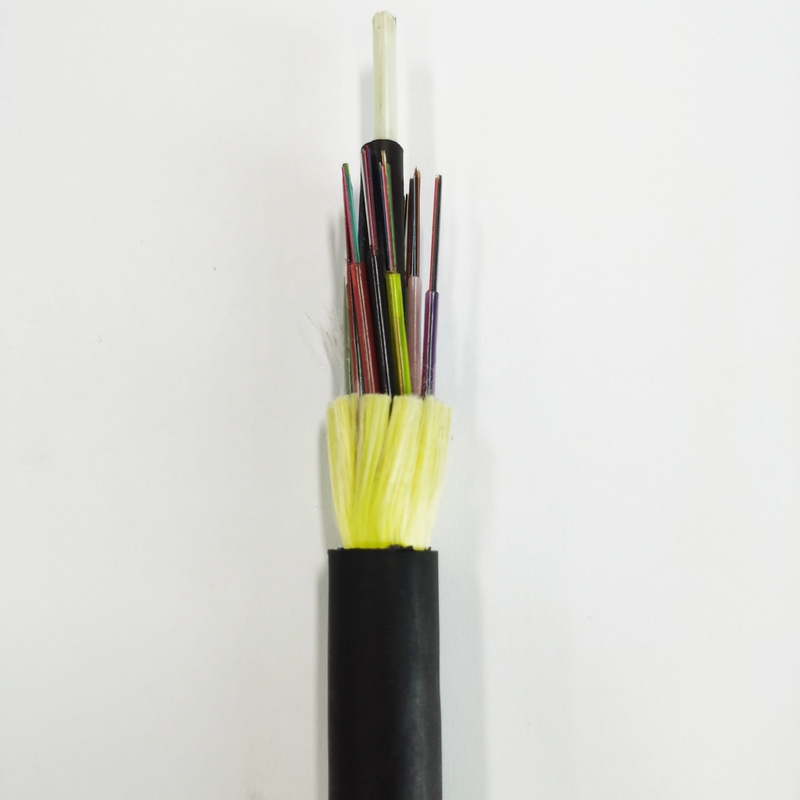

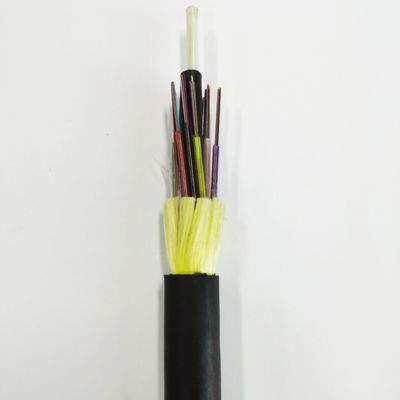

cable de fibra ADSS de una sola cubierta
cable de fibra óptica ADSS de doble cubierta
Embalaje:
Preguntas frecuentes
¿Es usted un fabricante o una empresa comercial?
Somos un fabricante profesional con más de 10 años de experiencia en cables de fibra óptica, cables de bajada,latiguillos y productos relacionados. Nuestra fábrica está en Guangzhou y le invitamos a visitarla.
¿Cómo garantiza la calidad del producto?
La calidad es nuestra prioridad. Cada fibra se somete a pruebas estrictas e inspección final antes del envío. Después de confirmar el precio, podemos proporcionar muestras gratuitas para la verificación de la calidad.
¿Puedo hacer un pedido pequeño?
Sí. Apoyamos pedidos pequeños y de prueba, especialmente para nuevos proyectos.
¿Cuál es su plazo de entrega?
Generalmente de 3 a 7 días hábiles, según la cantidad del pedido. Aseguramos un envío rápido después del pago.
¿Ofrecen servicio OEM?
Sí. Podemos agregar su logotipo y personalizar los productos de acuerdo con sus requisitos.
¿Están certificados sus materiales?
Sí. Nos abastecemos de proveedores con certificaciones ISO9001 y RoHS para garantizar una calidad confiable.
