Descripción de producto
Título del producto
Precio de fábrica: Cable de fibra óptica ADSS monomodo con resistencia de hilo de aramida
¿Qué es el cable ADSS?
El cable de fibra óptica ADSS (All-Dielectric Self-Supporting) es un cable especializado diseñado para instalaciones aéreas en líneas eléctricas de servicios públicos. Es completamente no metálico, lo que permite su instalación en entornos de alta tensión sin riesgo de conductividad. La construcción del cable proporciona un autosoporte robusto entre estructuras, lo que lo convierte en una alternativa eficiente y rentable a los cables OPGW y OPAC.
Estructura y diseño
Nuestro cable ADSS presenta un diseño de núcleo compacto y trenzado.Las fibras ópticas están alojadas dentro de tubos holgados hechos de plástico de alto módulo y llenos con un compuesto resistente al agua para evitar la entrada de humedad. Un miembro central de resistencia no metálico de plástico reforzado con fibra (FRP) proporciona estabilidad al núcleo.La excepcional resistencia a la tracción del cable se logra rodeando el núcleo con hilo de aramida, y se termina con una cubierta duradera de PE o AT.
Características principales
-
No conductor:Construido sin componentes metálicos, lo que garantiza una instalación segura en la infraestructura eléctrica con tensión.
-
Instalación rentable:Como cable autosoportado, simplifica la instalación, reduciendo la necesidad de un cable mensajero separado.
-
Resistencia mecánica superior:Diseñado para soportar cargas externas, proporcionando un alto rendimiento de tracción y resistencia a condiciones climáticas extremas.
-
Rendimiento optimizado:El refuerzo de hilo de aramida mejora tanto la resistencia a la tracción como la estabilidad de la temperatura.
-
Personalizable:Nuestros diseños se pueden adaptar para satisfacer los requisitos específicos de aplicación y vano.
Aplicaciones
La elección de la cubierta exterior está determinada por el voltaje de la línea eléctrica:
-
Cubierta de PE (polietileno):Recomendado para líneas eléctricas aéreas por debajo de 110kV.
-
Cubierta AT (Anti-Tracking):Diseñada para líneas eléctricas iguales o superiores a 110kV para evitar daños por seguimiento eléctrico.
La cantidad de hilo de aramida y el proceso de trenzado están diseñados específicamente para satisfacer las demandas de varias longitudes de vano.
Cumplimiento de normas
Nuestros cables ADSS se fabrican según los más altos estándares de la industria, cumpliendo con IEEE P 1222 y IEC 60794-1.
Estructura y especificaciones técnicas
1.ADSS de una sola cubierta
| recuento de fibras |
estructura |
fibra por tubo |
diámetro del tubo holgado
(MM)
|
Diámetro FRP/almohadilla (mm) |
Grosor de la cubierta exterior (mm) |
Ref. Exterior
Diámetro
(mm) |
Ref. Peso
(kg/km) |
| Cubierta de PE |
Cubierta AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener especificaciones más detalladas,
póngase en contacto con nuestros vendedores.
2. ADSS de doble cubierta
| recuento de fibras |
estructura |
fibra por tubo |
diámetro del tubo holgado
(MM)
|
Diámetro FRP/almohadilla (mm) |
Grosor de la cubierta exterior (mm) |
Ref. Exterior
Diámetro
(mm) |
Ref. Peso
(kg/km) |
| Cubierta de PE |
Cubierta AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener especificaciones más detalladas,
póngase en contacto con nuestros vendedores.
|
Tipo de fibra
|
Atenuación
(+20℃)
|
Ancho de banda
|
Longitud de onda de corte del cable óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

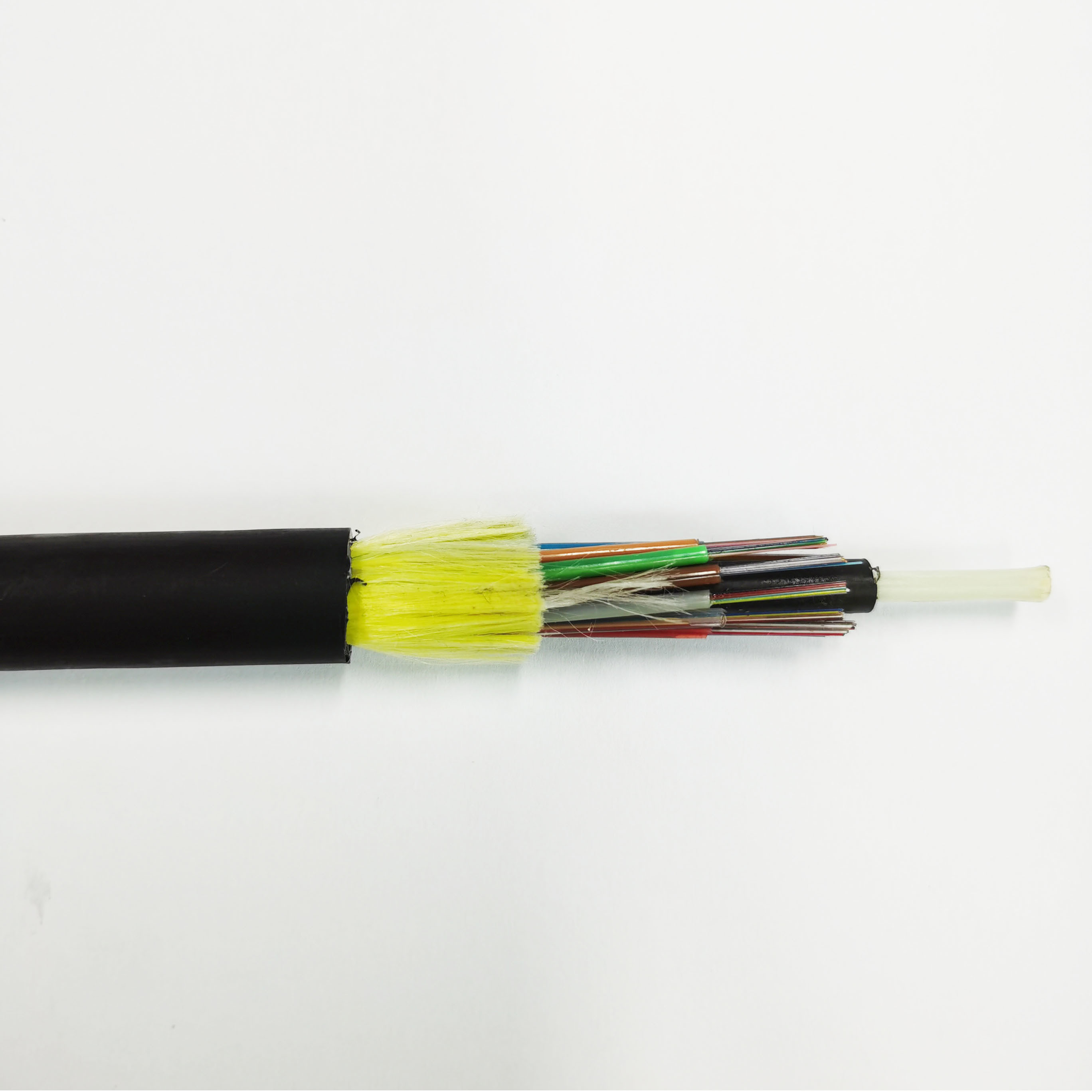

Muestra de imagen de detalles

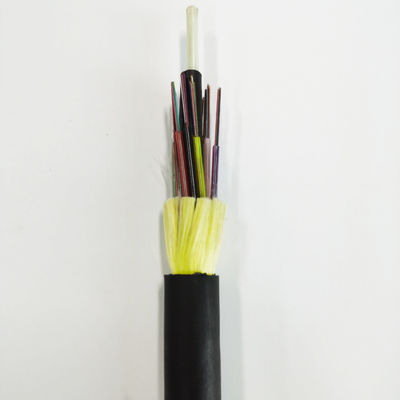

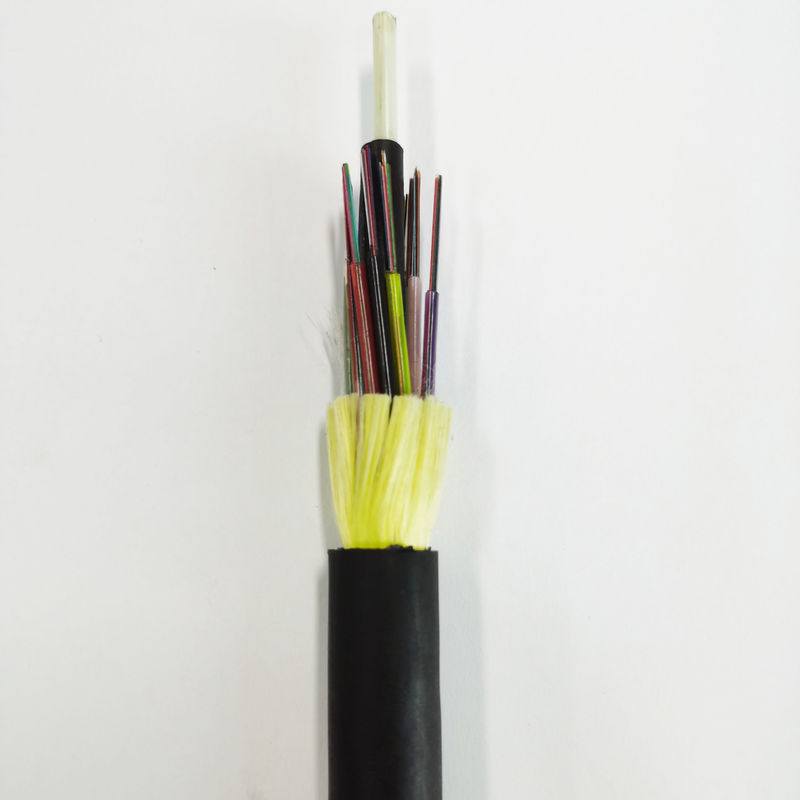

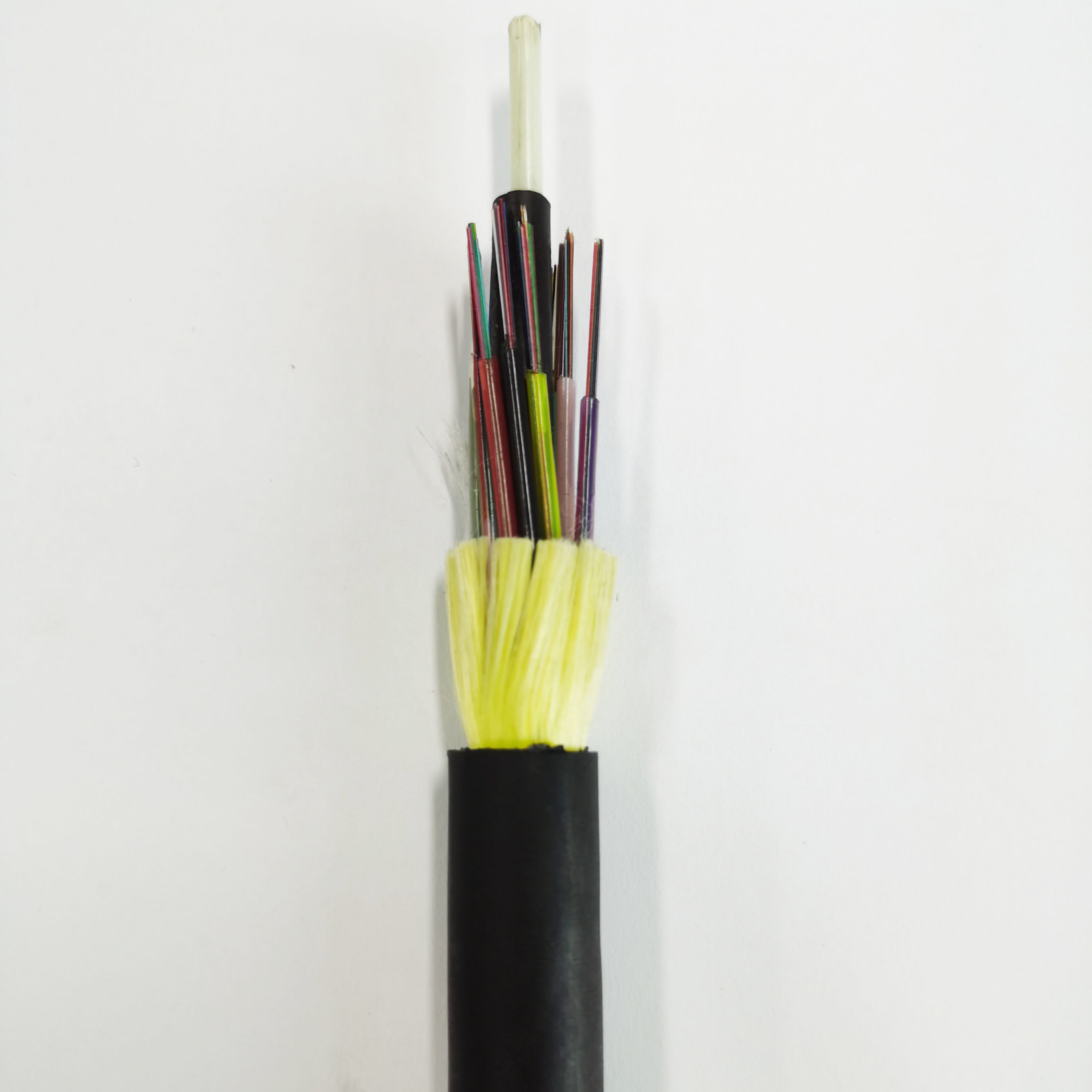

cable de fibra ADSS de una sola cubierta

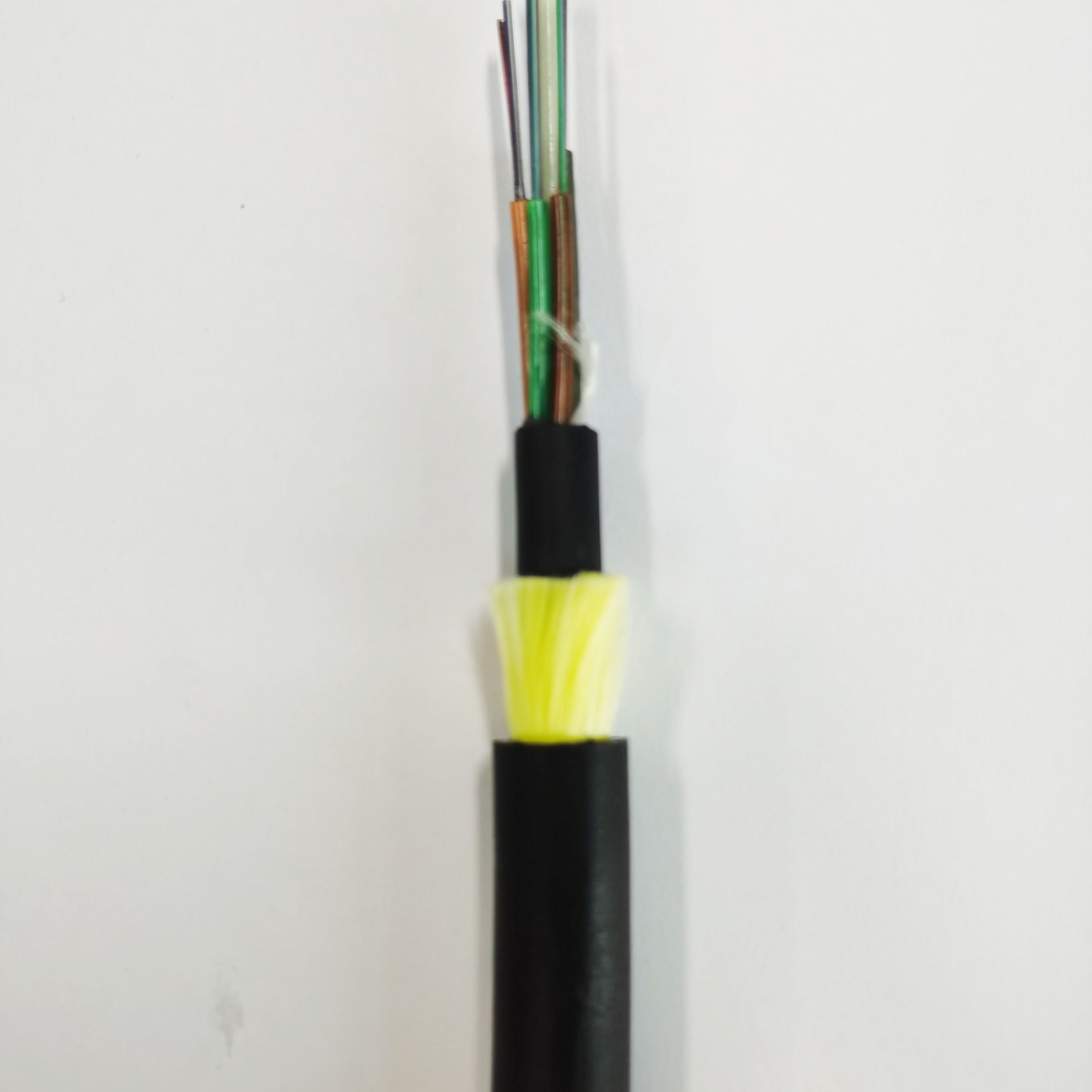

cable de fibra óptica ADSS de doble cubierta
Embalaje:
Preguntas frecuentes
1. ¿Es usted una empresa comercial o un fabricante?Somos un fabricante especializado con más de 10 años de experiencia en la investigación, el desarrollo y la producción de cables de fibra óptica, cables de bajada, latiguillos y más. Nuestra fábrica está ubicada en Guangzhou, y le damos la bienvenida a visitarnos.
2. ¿Cómo garantiza la calidad?La calidad es nuestra principal prioridad. Cada fibra se prueba a fondo después de que se completa la producción, y realizamos una inspección final antes del envío. Después de confirmar un precio, podemos proporcionar muestras gratuitas para que verifique nuestra calidad de primera mano.
3. ¿Aceptan pedidos pequeños?Sí, lo hacemos. Entendemos que los nuevos proyectos a menudo comienzan con pedidos pequeños y estamos comprometidos a apoyar el crecimiento de nuestros clientes.
4. ¿Cuál es su tiempo de entrega?Nuestro tiempo de entrega estándar es de aproximadamente 3-7 días hábiles, dependiendo de la cantidad del pedido. Garantizamos que su pedido se enviará lo antes posible después de recibir el pago.
5. ¿Ofrecen servicios OEM?Sí, damos la bienvenida a los proyectos OEM. Podemos imprimir su logotipo en los productos y estamos abiertos a cualquier idea que pueda tener para la personalización.
6. ¿Sus materias primas tienen certificaciones?Mantenemos asociaciones a largo plazo con proveedores de materias primas que están certificados con los estándares ISO9001 y RoHS para garantizar los componentes de la más alta calidad para nuestros productos.
