Descripción de producto

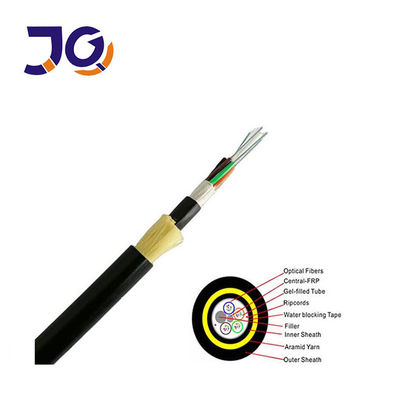

Cable de fibra óptica ADSS SM 9/125 G652D de modo único para exteriores de 12 núcleos
¿Qué es el cable ADSS?
El cable ADSS (All-Dielectric Self-Supporting) es un cable de fibra óptica totalmente no metálico donde la resistencia a la tracción la proporcionan elementos integrados como hilos de aramida o varillas de plástico reforzado con vidrio trenzado dentro del diseño circular del cable. Las fibras suelen estar alojadas en tubos de polímero protegidos por la estructura del cable. Los cables ADSS son adecuados tanto para líneas de distribución como de transmisión, incluidas las instalaciones de línea viva. Sin necesidad de un cable de soporte separado, la instalación se simplifica y es rentable con una sola pasada.
Ventajas de ADSS
Los cables ADSS son ligeros y tienen un diámetro pequeño, lo que reduce la carga en torres y postes. Su diseño robusto resiste la humedad y los daños químicos, lo que los hace ideales para despliegues aéreos en exteriores. Los cables admiten un amplio rango de transmisión y pueden durar hasta 30 años una vez instalados.
Aplicaciones
-
Empresas de servicios públicos, operadores de telecomunicaciones, ferrocarriles y redes privadas
-
Adecuado para la instalación tanto en líneas de distribución como de transmisión
-
Se puede instalar cerca de conductores eléctricos
-
Ideal para instalaciones subterráneas que requieren interrupciones mínimas del servicio
-
Perfecto para redes de telecomunicaciones que priorizan un despliegue rápido y de bajo costo
-
Adecuado para soluciones FTTX como FTTH (Fibra hasta el hogar)
Estándares
Los cables ADSS cumplen con las normas IEEE P 1222 e IEC 60794-1.
Estructura y especificaciones técnicas
1. Chaqueta simple ADSS
| recuento de fibras |
estructura |
fibra por tubo |
diámetro del tubo holgado
(MM)
|
Diámetro FRP/almohadilla (mm) |
Grosor de la cubierta exterior (mm) |
Ref. Exterior
Diámetro
(mm) |
Ref. Peso
(kg/km) |
| Chaqueta PE |
Chaqueta AT |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener más especificaciones detalladas,
póngase en contacto con nuestros vendedores.
2. Chaqueta doble ADSS
| recuento de fibras |
estructura |
fibra por tubo |
diámetro del tubo holgado
(MM)
|
Diámetro FRP/almohadilla (mm) |
Grosor de la cubierta exterior (mm) |
Ref. Exterior
Diámetro
(mm) |
Ref. Peso
(kg/km) |
| Chaqueta PE |
Chaqueta AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener más especificaciones detalladas,
póngase en contacto con nuestros vendedores.
|
Tipo de fibra
|
Atenuación
(+20℃)
|
Ancho de banda
|
Longitud de onda de corte del cable óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Muestra de imagen de detalles

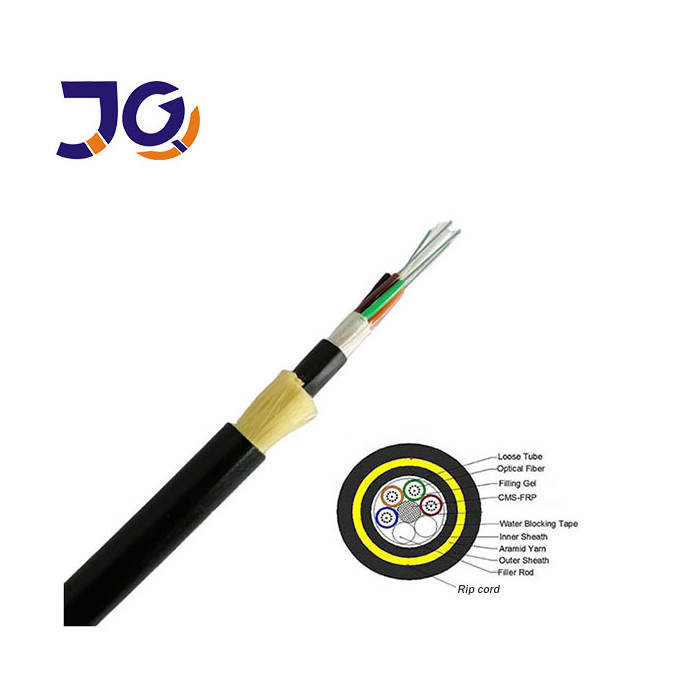

cable de fibra ADSS de una sola cubierta

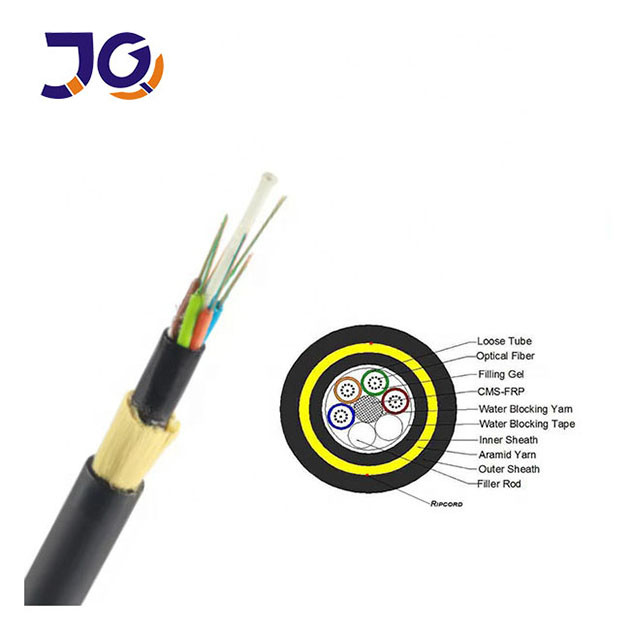

cable de fibra óptica ADSS de doble cubierta
Embalaje:
Preguntas frecuentes
1. ¿Es usted una empresa comercial o un fabricante?
Somos un fabricante con 10 años de experiencia, especializado en la investigación, el desarrollo y la producción de cables de fibra óptica, cables de bajada y latiguillos. Nuestra fábrica está ubicada en Guangzhou. ¡Bienvenido a visitarnos!
2. ¿Cómo es la calidad del producto?
Cada fibra se prueba antes del envío para garantizar la calidad. Después de la confirmación del precio, puede solicitar muestras gratuitas para comprobarlo usted mismo.
3. ¿Aceptan pedidos pequeños?
Sí, se aceptan pedidos pequeños. Apoyamos nuevos proyectos porque cada negocio comienza pequeño.
4. ¿Cuál es el tiempo de entrega?
La entrega suele tardar entre 3 y 7 días laborables, según el tamaño del pedido. Organizaremos el envío inmediatamente después de recibir su pago.
5. ¿Ofrecen servicios OEM?
Sí, el OEM es bienvenido. Podemos imprimir su logotipo en los productos y personalizarlo según sus ideas.
