Descripción de producto

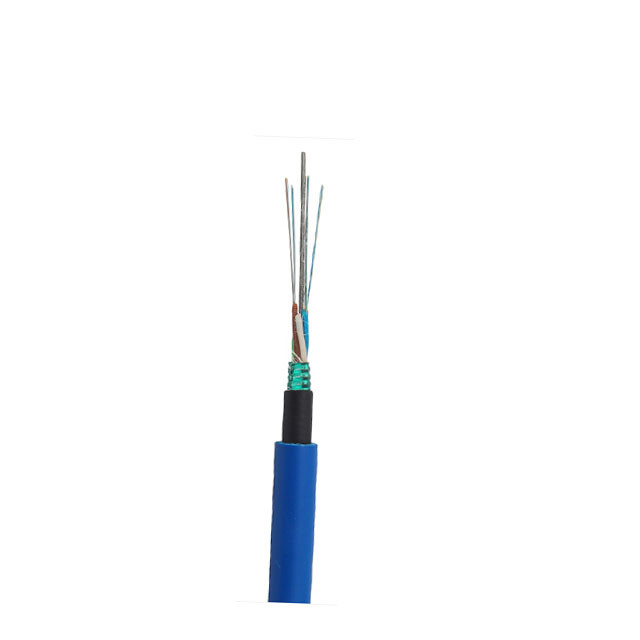

Cable de fibra óptica minero ignífugo anti-roedores – MGTSV
Descripción del producto

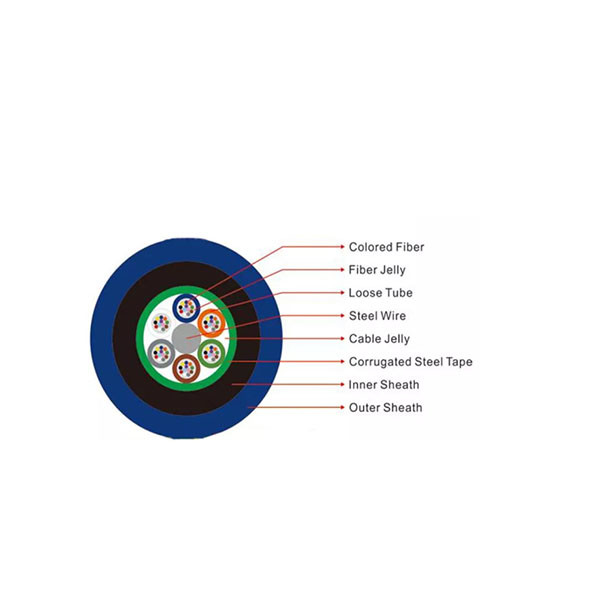

El cable de fibra óptica minero MGTSV está diseñado para entornos subterráneos hostiles con altos estándares de seguridad. Adopta una estructura donde las fibras de 250 μm están alojadas en tubos holgados hechos de materiales de alto módulo rellenos con gel impermeable. Un alambre de acero se encuentra en el centro como elemento de resistencia. Para cables con un mayor número de núcleos, se extruye una capa de polietileno (PE) sobre el refuerzo central.
Los tubos holgados y los rellenos se trenzan alrededor del núcleo para formar un cuerpo de cable compacto, y se aplican materiales de bloqueo de agua para llenar todos los huecos. Luego, el núcleo se envuelve con una cinta de acero recubierta de plástico de doble cara (PSP) aplicada longitudinalmente, seguida de una cubierta interior de PE y una cubierta exterior de PVC ignífugo azul.
Los cables MGTSV cumplen con las regulaciones de seguridad de las minas de carbón y poseen las certificaciones de seguridad requeridas. Ofrecen un rendimiento de comunicación confiable durante condiciones de emergencia, reduciendo los riesgos y las pérdidas operativas.
Características
-
Excelente resistencia mecánica y estabilidad térmica
-
Los tubos holgados de alta resistencia mejoran la protección de la fibra y la resistencia al agua
-
El gel de relleno especial asegura un rendimiento estable de la fibra
-
Fuerte resistencia al aplastamiento y flexibilidad
-
Múltiples medidas de bloqueo de agua:
-
Refuerzo central de alambre de acero
-
Tubos holgados rellenos de gel
-
Relleno de núcleo al 100%
-
PSP para resistencia a la humedad y a los roedores
-
Cubierta exterior de PVC ignífugo azul
Aplicaciones
-
Ideal para su uso en redes troncales, redes de acceso y entornos mineros
-
Adecuado para actualizaciones y reconstrucción de redes en infraestructura urbana
-
Cumple totalmente con MT386-1995 estándar de cable ignífugo para minas de carbón
Características Ópticas
| Artículos |
Unidad |
Especificación |
| G652D |
| Diámetro del campo modal |
1310nm |
um |
9.2±0.4 |
| 1550nm |
um |
10.4±0.5 |
| Diámetro del revestimiento |
um |
124.8±0.7 |
| No circularidad del revestimiento |
% |
≤0.7 |
| Error de concentricidad núcleo-revestimiento |
um |
≤0.5 |
| Diámetro del recubrimiento |
um |
245±5 |
| No circularidad del recubrimiento |
% |
≤6.0 |
| Error de concentricidad revestimiento-recubrimiento |
um |
≤12 |
| Longitud de onda de corte del cable |
nm |
acc≤1260 |
| Atenuación (máx.) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Parámetros Técnicos
Fibra
Conteo |
Diámetro
(MI) |
Peso
(KG/KMI) |
Min. Radio de curvatura |
Tensión Mlin.
(N) |
Aplastamiento
(N/100MMl) |
| Estático |
Dinámico |
Largo plazo |
Corto plazo |
Largo plazo |
Corto plazo |
| 2-30 |
11.5 |
245 |
10
Veces
Diámetro
|
20
Veces
Diámetro
|
4000 |
10000 |
3000 |
5000 |
| 32-36 |
11.8 |
252 |
4000 |
10000 |
3000 |
5000 |
| 38-60 |
12.5 |
275 |
4000 |
10000 |
3000 |
5000 |
| 62-72 |
12.8 |
285 |
4000 |
10000 |
3000 |
5000 |
| 74-96 |
13.5 |
295 |
4000 |
10000 |
3000 |
5000 |
| 98-120 |
14.8 |
305 |
4000 |
10000 |
3000 |
5000 |
| 122-144 |
15.6 |
315 |
4000 |
10000 |
3000 |
5000 |
| 146-216 |
17.5 |
345 |
4000 |
10000 |
3000 |
5000 |
| 218-240 |
18.8 |
365 |
4000 |
10000 |
3000 |
5000 |
| 242-288 |
20.5 |
395 |
4000 |
10000 |
3000 |
5000 |
Consejos: todos los datos anteriores son una referencia a nuestra fábrica, por favor contacte a Philip para más detalles, WA:008613422342788
Imágenes detalladas del producto
Aplicación minera
muestras de fábrica
Preguntas frecuentes – Preguntas frecuentes
P1: ¿Cuál es la garantía de su producto?
A: Ofrecemos una garantía de 10 años y brindamos soporte de mantenimiento de por vida.
P2: ¿Admiten la personalización OEM?
A: Sí. Podemos imprimir su logotipo o etiquetas en los productos o embalajes según sea necesario.
P3: ¿Puedo obtener una muestra gratis?
A: Sí, ofrecemos muestras gratuitas. Por favor, contáctenos para organizar la entrega.
P4: ¿Es usted un fabricante directo?
A: Sí, somos una fábrica profesional de cables de fibra óptica. Nuestros principales productos incluyen ADSS, cables de conexión MPO y latiguillos de fibra. Exportamos principalmente a Europa, Sudamérica y otros mercados internacionales.
P5: ¿Cuáles son sus principales productos?
A: Nos especializamos en cables de fibra óptica para exteriores (por ejemplo, GYTA33, GYXTC8Y, ADSS, GYTA, GYFTS, ASU, GYXTW), cables de fibra óptica para interiores y cables de bajada FTTH.
P6: ¿Sus materias primas tienen certificaciones?
A: Sí. Trabajamos con proveedores con certificación ISO9001 y RoHS para garantizar una calidad constante.
