Descripción de producto
Cable de fibra óptica ADSS SM de modo único para exteriores de 12 núcleos 9/125 G652D ADSS 12
¿Qué es el cable ADSS?
El cable ADSS (All-Dielectric Self-Supporting, autoportante totalmente dieléctrico) es un cable de fibra óptica totalmente no metálico diseñado con elementos de resistencia incorporados, típicamente hilos de aramida o varillas de plástico reforzado con vidrio (GRP) trenzadas, incrustados dentro de su estructura circular. Las fibras ópticas suelen estar alojadas en tubos holgados de polímero y protegidas por la construcción general del cable.
Diseñado tanto para entornos de líneas de distribución como de transmisión, el cable ADSS puede incluso instalarse en líneas eléctricas con tensión. Como su nombre indica, no requiere soporte adicional ni cable mensajero, lo que permite una instalación rápida de una sola pasada, lo que lo convierte en una solución rentable y eficiente para la construcción de redes de fibra óptica.
Ventajas del cable ADSS
-
Ligero y compacto, lo que reduce la carga en torres y postes
-
La construcción robusta proporciona una excelente resistencia a la humedad y a los productos químicos
-
Muy versátil para una amplia gama de aplicaciones aéreas en exteriores
-
Capacidades de transmisión de larga distancia
-
Vida útil de hasta 30 años después de la instalación
Aplicaciones
-
Utilizado por empresas de servicios públicos, operadores de telecomunicaciones, ferrocarriles y proveedores de redes privadas
-
Adecuado tanto para líneas de distribución como de transmisión de alta tensión
-
Puede instalarse cerca de los conductores, incluso en condiciones de línea activa
-
Ideal para instalaciones subterráneas con tiempo de inactividad limitado
-
Perfecto para implementaciones de red rápidas y de bajo coste
-
Ampliamente utilizado en proyectos FTTX, incluyendo FTTH (Fibra hasta el hogar)
Cumplimiento de normas
Los cables ADSS cumplen con las normas IEEE P1222 e IEC 60794-1.
Estructura y especificaciones técnicas
1. Chaqueta simple ADSS
| recuento de fibras |
estructura |
fibra por tubo |
diámetro del tubo holgado
(MM)
|
Diámetro FRP/almohadilla (mm) |
Grosor de la cubierta exterior (mm) |
Ref. Exterior
Diámetro
(mm) |
Ref. Peso
(kg/km) |
| Chaqueta PE |
Chaqueta AT |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener especificaciones más detalladas,
póngase en contacto con nuestros vendedores.
2. Chaqueta doble ADSS
| recuento de fibras |
estructura |
fibra por tubo |
diámetro del tubo holgado
(MM)
|
Diámetro FRP/almohadilla (mm) |
Grosor de la cubierta exterior (mm) |
Ref. Exterior
Diámetro
(mm) |
Ref. Peso
(kg/km) |
| Chaqueta PE |
Chaqueta AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener especificaciones más detalladas,
póngase en contacto con nuestros vendedores.
|
Tipo de fibra
|
Atenuación
(+20℃)
|
Ancho de banda
|
Longitud de onda de corte del cable óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Muestra de imagen de detalles

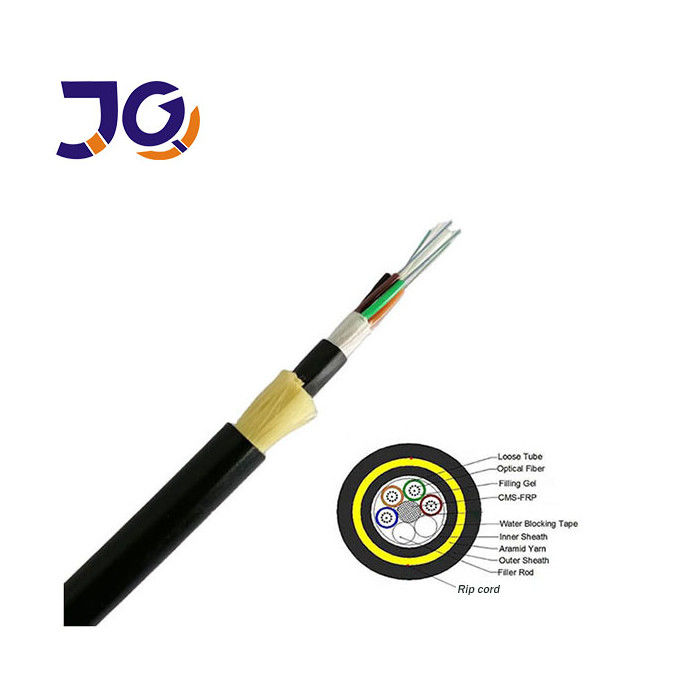

cable de fibra ADSS de una sola cubierta

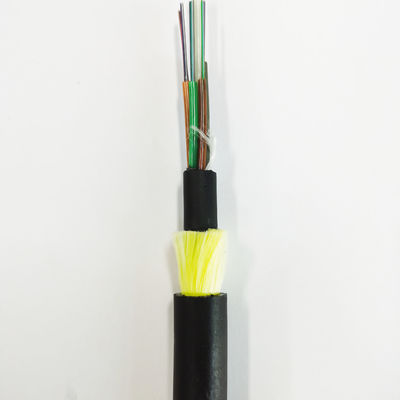

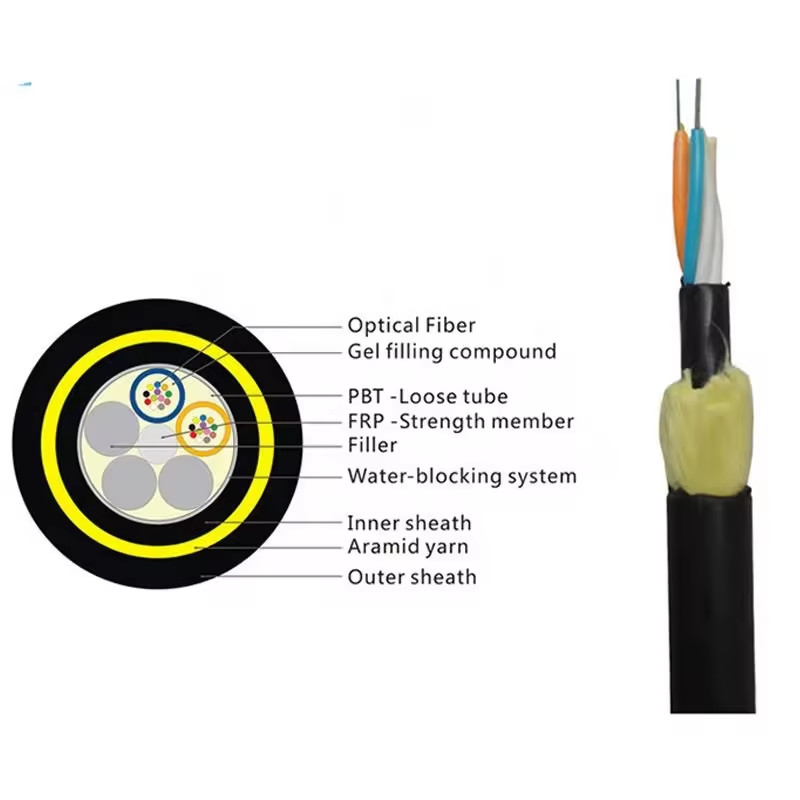

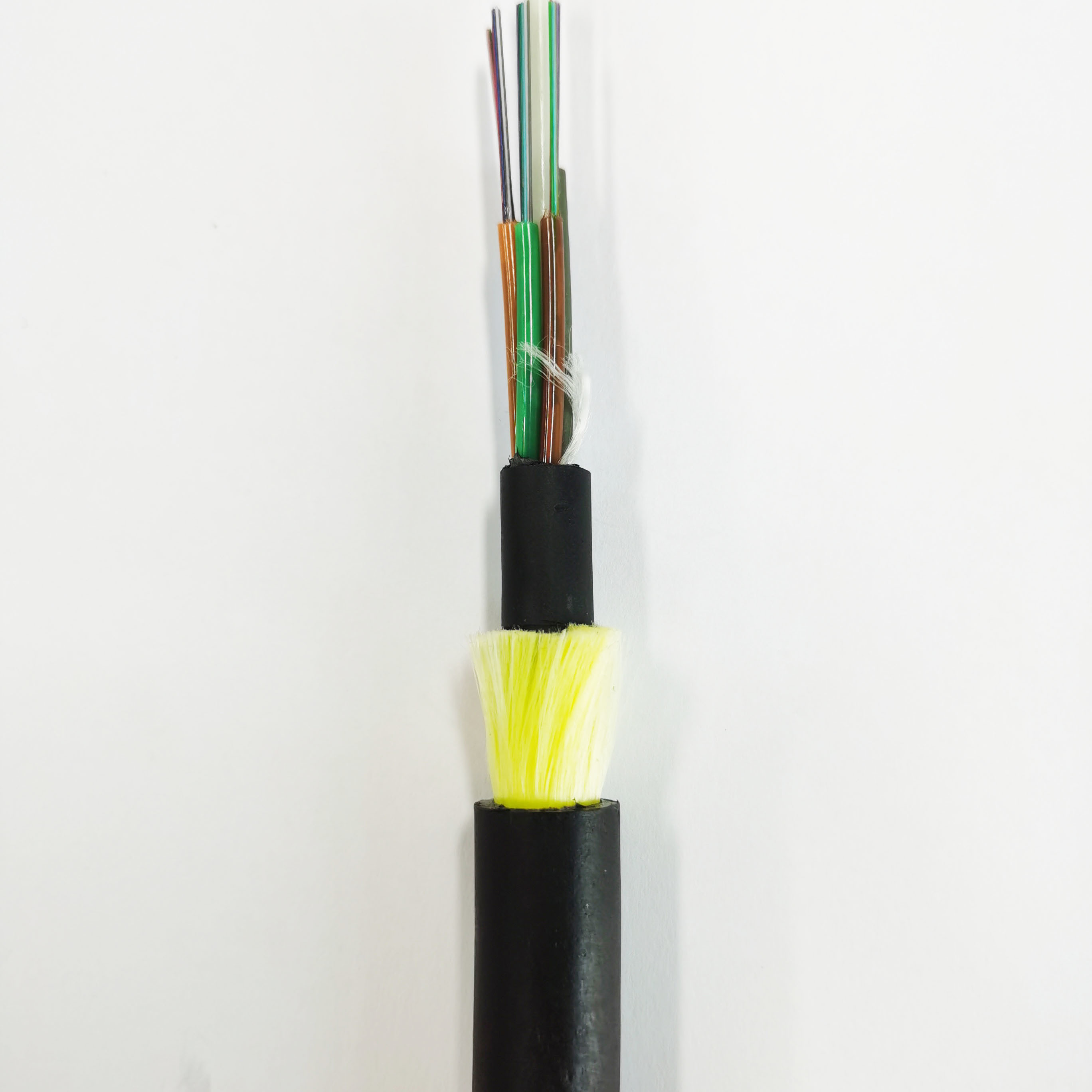

cable de fibra óptica ADSS de doble cubierta
Embalaje:
Preguntas frecuentes
1. ¿Es usted una empresa comercial o un fabricante?
Somos un fabricante con más de 10 años de experiencia, especializado en la I+D y la producción de cables de fibra óptica, cables de bajada, latiguillos y más. Nuestra fábrica está ubicada en Guangzhou; le invitamos a visitarnos en cualquier momento.
2. ¿Cómo garantiza la calidad del producto?
Cada fibra se prueba estrictamente antes del envío. Hay muestras gratuitas disponibles tras la confirmación del precio para la evaluación de la calidad.
3. ¿Aceptan pedidos pequeños?
Sí, admitimos pedidos de pequeño volumen, especialmente para proyectos de nuevos clientes. Creemos que las asociaciones a largo plazo suelen comenzar con pedidos pequeños.
4. ¿Cuál es su plazo de entrega?
Normalmente de 3 a 7 días laborables, dependiendo de la cantidad del pedido. Organizaremos el envío con prontitud una vez recibido el pago.
5. ¿Ofrecen servicios OEM?
Sí, se admite OEM. Podemos personalizar los productos con su logotipo y adaptarnos a sus requisitos de diseño específicos.
