Descripción de producto
Cables de comunicación de 24 núcleos de fibra óptica AT/PE ADSS
Todo dieléctrico auto soportando 24 núcleos ADSS Cables de fibra óptica con 100m Span
Descripción del producto
- ¿ Qué?Construcción de cables ADSS:- ¿ Qué?
-
- ¿ Qué?Ensamblaje del núcleo de fibra- ¿ Qué?
- Fibras de 250 μm alojadas en tubos sueltos de plástico de alto módulo
- Tubos llenos de un compuesto de gel impermeable
-
- ¿ Qué?Refuerzo central- ¿ Qué?
- Núcleo de FRP (plástico reforzado con fibra) que sirve como elemento de resistencia no metálico
- Configuración de tubos en hebras que forman un núcleo circular compacto
-
- ¿ Qué?Capas protectoras- ¿ Qué?
- Envase interior: recubrimiento de polietileno delgado (PE)
- Capas de resistencia: refuerzo de hilo de aramida
- Envase exterior: material de PE o de material antirrastre (AT)
Características
Características del cable Descripción:
Performance Mecánica
Diseño resistente a la trituración con estructura flexible
El elemento de resistencia central del FRP único
Protección a prueba de agua
Sellado de doble capa:
• Relleno del núcleo al 100%
• Compuesto hidrófobo de tubo suelto
Ventajas materiales
Tubos de alta resistencia resistentes a la hidrólisis
Propiedades mecánicas estables a temperatura
Protección por fibra
Compuesto de relleno especializado para el blindaje de fibra óptica
Aplicación
Apto para el método de colocación aérea
Temperatura de almacenamiento / funcionamiento: -40°C~+70°C
Características ópticas
| Las partidas |
Unidad |
Especificación |
| G652D |
| Diámetro del campo de modo |
1310 nm |
¿ Qué es eso? |
9.2±0.4 |
| 1550 nm |
¿ Qué es eso? |
10.4±0.5 |
| Diámetro del revestimiento |
¿ Qué es eso? |
124.8±0.7 |
| Revestimiento no circular |
% |
No más0.7 |
| Error de concentración del revestimiento del núcleo |
¿ Qué es eso? |
No más0.5 |
| Diámetro del revestimiento |
¿ Qué es eso? |
245±5 |
| No circularidad del revestimiento |
% |
No más6.0 |
| Error de concentración de revestimiento-revestimiento |
¿ Qué es eso? |
No más12 |
| longitud de onda de corte del cable |
nm |
acc≤1260 |
| El valor de las emisiones de CO2 se calculará en función de las emisiones de CO2 de los vehículos. |
1310 nm |
No se aplican los requisitos siguientes: |
No más0.36 |
| 1550 nm |
En dBkm |
No más0.22 |
Datos técnicos
|
Distancia: 100 m
|
menos de 110kv
|
24 núcleos
|
|
estructurales
Parámetro
|
Componentes de resistencia central: FRP
|
Diámetro: 1,5 mm
|
|
Tubo suelto (llenado de gelatina)
|
Diámetro exterior:1.8 mm
|
|
Cubierta interior PE
|
espesor: 0,9 mm
|
|
cubierta exterior PE
|
espesor:1.8 mm
|
|
Las condiciones técnicas
Parámetro
|
Diámetro exterior del cable
|
10.0 mm
|
|
área de la sección transversal del cable
|
95.03 mm2
|
|
Modelo de fibra
|
G.652D
|
|
Peso del cable
|
85 kg/km
|
|
Resistencia a la tracción nominal (RTS)
|
10 kn
|
|
Tensión mínima permitida (MAT)
|
4kn
|
|
SED
|
3.2kn
|
|
Módulo de Young
|
7.8 kn/mm2
|
|
Coeficiente de expansión térmica
|
1.810-6/°C
|
|
Resistencia a la presión
|
A largo plazo: 1100 n/100 mm
|
|
A corto plazo:2200 n/100 mm
|
|
Radius de inclinación permitido
|
A largo plazo (en marcha) 220 mm
|
|
A corto plazo (cuando se ponen) 360 mm
|
Cables de fibra óptica ADSS de 4 a 144 núcleos
|
Fibras
Cuenta
|
Estructura |
Las fibras
por tubo
|
Tubo suelto
Diámetro
(mm)
|
Diámetro del MCS
/Diámetro de la almohadilla (mm)
|
espesor nominal
de chaqueta exterior (mm)
|
Diámetro del cable
(mm)
|
El cable
Peso
(kg/km)
|
| 4 |
1 + 6 |
4 |
2.0 ± 0.1 |
2.3 / 2.3 |
1.7 |
10.5 ± 0.5 |
81 |
| 6 |
1 + 6 |
6 |
2.0 ± 0.1 |
2.3 / 2.3 |
1.7 |
10.5 ± 0.5 |
81 |
| 8 |
1 + 6 |
4 |
2.0 ± 0.1 |
2.3 / 2.3 |
1.7 |
10.5 ± 0.5 |
82 |
| 12 |
1 + 6 |
6 |
2.0 ± 0.1 |
2.3 / 2.3 |
1.7 |
10.5 ± 0.5 |
82 |
| 24 |
1 + 6 |
6 |
2.0 ± 0.1 |
2.3 / 2.3 |
1.7 |
10.5 ± 0.5 |
83 |
| 36 |
1 + 6 |
6 |
2.0 ± 0.1 |
2.3 / 2.3 |
1.7 |
10.5 ± 0.5 |
84 |
| 48 |
1 + 6 |
12 |
2.2 ± 0.1 |
2.6 / 2.6 |
1.7 |
11.1 ± 0.5 |
93 |
| 72 |
1 + 6 |
12 |
2.2 ± 0.1 |
2.6 / 2.6 |
1.7 |
11.1 ± 0.5 |
95 |
| 96 |
1 + 8 |
12 |
2.2 ± 0.1 |
3.0/3.9 |
1.7 |
12.5 ± 0.5 |
122 |
| 144 |
1 + 12 |
12 |
2.2 ± 0.1 |
3.5/6.4 |
1.7 |
15.5 ± 0.5 |
185 |

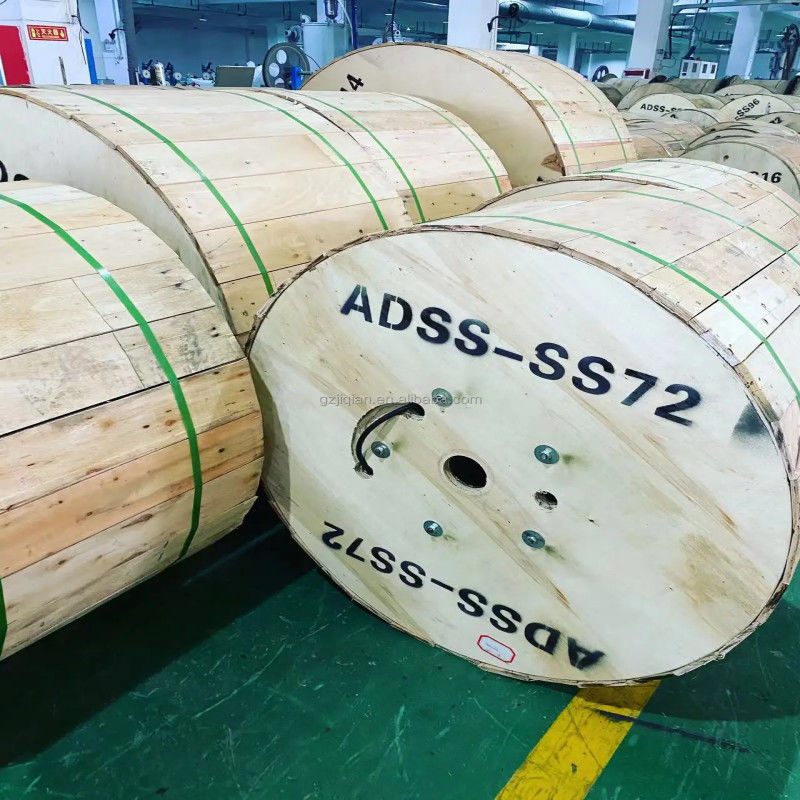

Detalle del paquete
Exportar tambor de madera, la longitud normal de envío del cable será de 2 km o 3 km.
También está disponible otra longitud si lo requiere el comprador.
| Tipo de cable |
Batería |
| Alturas (mm) |
Ancho (mm) |
Diámetro interno (mm) |
Duración
(km)
|
Tipo de tambor |
| Se aplicará el método ADSS-4 |
900 |
760 |
500 |
2 |
Tambor de madera contrachapada |
| Se aplicará el procedimiento siguiente: |
900 |
760 |
500 |
2 |
Tambor de madera contrachapada |
| Se aplicará el siguiente procedimiento: |
900 |
760 |
500 |
2 |
Tambor de madera contrachapada |
| Se aplican las siguientes medidas: |
900 |
760 |
500 |
2 |
Tambor de madera contrachapada |
| Se aplican las siguientes medidas: |
900 |
760 |
500 |
2 |
Tambor de madera contrachapada |
| Se aplicará la siguiente regla: |
900 |
760 |
500 |
2 |
Tambor de madera contrachapada |
| Se aplicará el siguiente procedimiento: |
950 |
760 |
500 |
2 |
Tambor de madera contrachapada |
| Se trata de un sistema de control de velocidad. |
950 |
760 |
500 |
2 |
Tambor de madera contrachapada |
| Se aplicará el procedimiento siguiente: |
1000 |
760 |
500 |
2 |
Tambor de madera contrachapada |
| El sistema de control de las emisiones |
1200 |
760 |
500 |
2 |
Tambor de madera contrachapada |
Nota:Por lo general, sólo adjuntamos el informe de ensayo en el embalaje, pero su solicitud también está disponible.
Por ejemplo:
A. Nombre de la empresa
B.Peso bruto/peso neto
C. Tipo de fibra
D.Duración del cable
Preguntas frecuentes
1¿Es usted una empresa comercial o un fabricante?
Somos el fabricante con 10 años de experiencia, estamos especializados en investigación, desarrollo y producción
Nuestra fábrica está en la ciudad de Guangzhou, bienvenido a visitarnos.
2- ¿Sobre la calidad?
Vamos a entregar antes de probar todas las fibras cuando termine la producción.
Después de la confirmación del precio, puede solicitar muestras gratuitas para comprobar nuestra calidad.
3¿Puede aceptar pedidos pequeños?
Apoyamos nuevos proyectos de nuestros clientes, ya que sabemos que el negocio siempre es de pequeños pedidos.
4¿Cuál es su plazo de entrega?
Por lo general, alrededor de 3-7 días laborables, depende principalmente de la cantidad del pedido.
Pero por favor, asegúrese de que organizaremos sus productos lo antes posible después de su pago.
5¿Puede aceptar el servicio OEM?
Sí, le damos la bienvenida al servicio OEM. Podemos imprimir su logotipo en el producto. Cualquier idea suya está disponible.
