Cable de fibra óptica ADSS de modo único G652D de doble chaqueta de aire libre autoportante

1km
MOQ
Inquiry for price
Precio
Cable de fibra óptica ADSS de modo único G652D de doble chaqueta de aire libre autoportante
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tipo de fibra: modo único o modo múltiple
recuento de fibras: 60 48 96 Núcleo
Color: Negro, personalizado
Longitud: 2 km o longitud personalizada
Material de la chaqueta: PE, MDPE, LSZH, HDPE
Nombre: Cable de fibra óptica ADSS
Miembro de la fuerza: FRP (con PE si es necesario) Hilados de vidrio
Solicitud: Aerial, sobrecarga/ entierro directo
Resaltar:

Cable de fibra óptica ADSS G652D

,

cable de apoyo aéreo exterior

,

cable de doble chaqueta de modo único
Información básica
Lugar de origen: Cantón, China
Nombre de la marca: JQ/OEM/Customize
Certificación: ISO9001 ROHS CE FCC SDOC
Número de modelo: ADSS-60B1
Pago y Envío Términos
Detalles de empaquetado: Tambor de madera/personalizado
Tiempo de entrega: 5-8 días laborables
Condiciones de pago: L/C, T/T, Western Union, Alipay
Capacidad de la fuente: Los 4500KM por mes
Descripción de producto

Cable de Fibra Óptica ADSS de 60 Núcleos con Doble Cubierta G652D para Aéreo



Introducción del Producto:

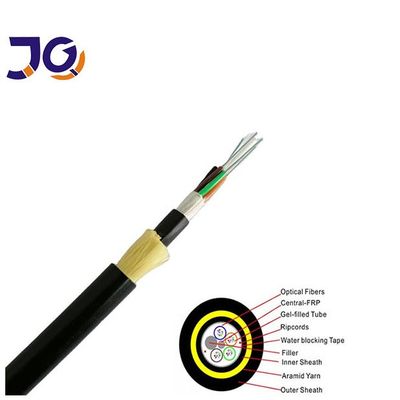

El cable de fibra óptica ADSS de 60 núcleos presenta una estructura de tubos sueltos retorcidos con miembro de resistencia de FRP y diseño de doble cubierta, proporcionando un rendimiento fiable para instalaciones aéreas de largo alcance.



Características Principales:

  •  Fibra monomodo G652D de 60 núcleos
  •  Miembro central de resistencia de FRP para mayor durabilidad
  •  Estructura de doble cubierta para protección mejorada
  •  Refuerzo de hilo de aramida para alta resistencia a la tracción
  •  Adecuado para vanos largos de hasta 400m
  •  Amplio rango de temperatura de -40°C a +70°C



Aplicaciones:

  • Instalaciones aéreas de fibra óptica
  • Redes de comunicación de líneas eléctricas
  • Transmisión troncal de larga distancia
  • Infraestructura de telecomunicaciones y banda ancha



Características Ópticas

Artículos Unidad Especificación
G652D
Diámetro del Modo de Campo 1310nm um 9.2±0.4
1550nm um 10.4±0.5
Diámetro del Recubrimiento um 124.8±0.7
No Circularidad del Recubrimiento %  ≤0.7
Error de Concentricidad Núcleo-Recubrimiento um  ≤0.5
Diámetro del Recubrimiento um 245±5
No Circularidad del Recubrimiento %  ≤6.0
Error de Concentricidad Recubrimiento-Recubrimiento um  ≤164
Longitud de Onda de Corte del Cable nm acc≤1260
Atenuación (máx.) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22

Cable de fibra óptica ADSS de modo único G652D de doble chaqueta de aire libre autoportante 0

Cable de fibra óptica ADSS de modo único G652D de doble chaqueta de aire libre autoportante 1





Datos Técnicos



Vano: 100m



Tipo de cable



ADSS de doble cubierta de 60 núcleos



parámetro

parámetro



Componentes centrales de resistencia: FRP



Diámetro: 2.1mm



Tubo suelto (relleno de gel)



Diámetro exterior: 1.8mm



Manga interior de PE



Espesor: 0.9mm



Manga exterior de PE



Espesor: 1.8mm



Técnico

parámetro



diámetro exterior del Cable



12.3mm



área de la sección transversal del cable



95.03 mm2



Modelo de fibra



G.652D



Peso del cable



150kg/km



Resistencia a la tracción nominal (RTS)



10 kn



Tensión mínima permitida (MAT)



4kn



EDS



3.2kn



Módulo E



12.1 kn/mm2



Coeficiente de expansión térmica



1.9  10-6/°C



Resistencia a la tracción



A largo plazo: 1100 n/100mm



A corto plazo: 2200 n/100mm



Radio de curvatura permitido



A largo plazo (en funcionamiento) 220 mm



A corto plazo (durante la instalación) 360 mm





Estructura y Especificaciones Técnicas ADSS-DJ (Vano de 50-500m)



Diámetro Exterior de Referencia

(mm)

Peso de Referencia



kg/km)

Tensión Máxima Diaria Recomendada



(kN)

(kN)

de Trabajo



[kN)

Resistencia a la Rotura

(kN)

Miembro de Resistencia

Área de Sección Transversal



(kN/mm2)

Módulo de ElasticidadÁrea de Sección Transversal

kNmm2)[



Coeficiente de Expansión Térmica

(X10-6/K)

Vano Adecuado

Metros



ABICP

PE

AT

12.5



125

136

1.5

4



10

4.6

7.6



1.8



160







100



140



100



20



132



147



2.25



3.0



15



7.6



230



1.5



230



150



200



150



13.3



137



171



3.0



8



20



10.35



300



370



300



200



290



200



13.6



145



156



3.6



10



24



13.8



370



1.2



370



18



350



250



13.8



147



159



280



12



30



14.3



420



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



480



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



570



750



570



380



550



380



15.1



179



193



7.95



22



53



26.4



670



0.3



670



460



650



460



15.5



190



204



9.0



26



|60



32.2



750



0.1



750



530



750



510



Presentación del Producto



Detalle del Paquete



Tambor de madera para exportación, la longitud normal del cable será de 1 a 4 km.



Hay otras longitudes disponibles si el comprador lo requiere.



Nota: Normalmente solo adjuntamos el informe de prueba en el embalaje, pero su solicitud también está disponible.



Por ejemplo:



C. Tipo de Fibra



B. Peso Bruto/Neto



C. Tipo de Fibra



D. Longitud del Cable



Preguntas Frecuentes sobre Cables de Fibra Óptica ADSS

Cable de fibra óptica ADSS de modo único G652D de doble chaqueta de aire libre autoportante 2



P1: ¿Qué tipo de fibra utiliza este cable?



R: Utiliza fibra monomodo G652D.
P2: ¿Cuántos núcleos de fibra tiene el cable?
R: Este modelo tiene 60 núcleos de fibra.
P3: ¿Qué método de instalación es adecuado?

R: Está diseñado para instalación aérea autoportante.
P4: ¿Qué longitudes de vano se admiten?
R: Las opciones típicas de vano incluyen 100m, 200m, 300m y 400m.
P5: ¿Cuál es el rango de temperatura de funcionamiento?

Cable de fibra óptica ADSS de modo único G652D de doble chaqueta de aire libre autoportante 3



R: El cable funciona entre -40°C y +70°C.
