Cable de fibra óptica de blindaje no metálico de doble chaqueta subterránea GYFTA53/gYTA53

1KM
MOQ
Cable de fibra óptica de blindaje no metálico de doble chaqueta subterránea GYFTA53/gYTA53
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Número de fibras: 4-288
Material de la chaqueta: Se aplicarán los siguientes requisitos:
Color de la chaqueta: Negro
Tiempo de la elevación: Más de 25 años
Tipo de fibra: G652D
Aplicación: Subterráneo Directamente con bieres/ductos
fábrica: - ¿ Qué?
Marca de la fibra: El número de miembros
¿Qué quieres?: Cintas de acero/aluminio
Resaltar:

Cables de fibra óptica subterráneos

,

Cables de fibra óptica de blindaje no metálico

,

El cable de fibra óptica GYFTA53/gYTA53
Información básica
Lugar de origen: Guangdong, China
Nombre de la marca: JQ/OEM
Certificación: ISO9001
Número de modelo: GYFTA53
Pago y Envío Términos
Detalles de empaquetado: Tambor de madera
Tiempo de entrega: 3-5 días laborables, depende de su pedido.
Condiciones de pago: LC, D/A, D/P, T/T, Western Union
Capacidad de la fuente: 60000KM/mes
Descripción de producto

GYFTA53 Cable óptico de fibra óptica de blindaje no metálico de doble chaqueta subterránea

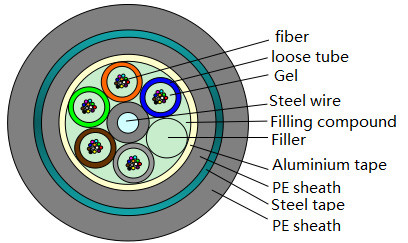

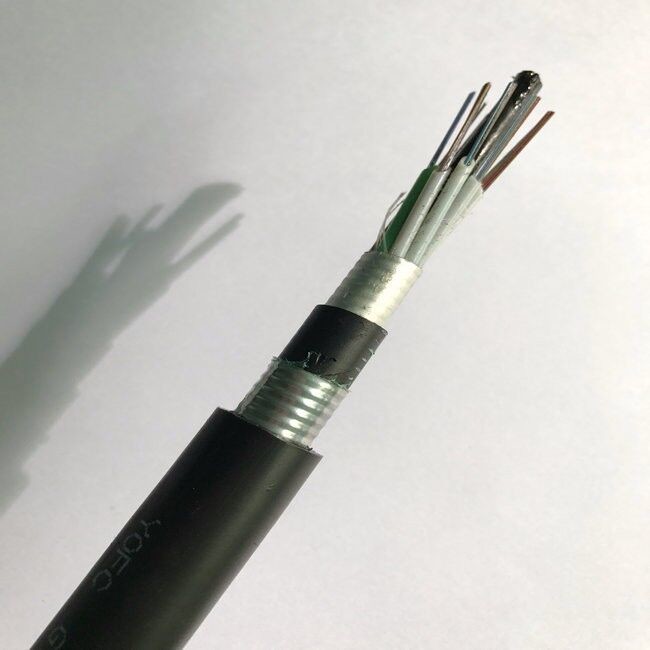

Construcción de cables

El cable GYFTA53 se construye insertando una fibra de 250 μm en un tubo suelto hecho de un material de alto módulo lleno de un compuesto repelente del agua.El centro del núcleo es un núcleo de refuerzo no metálico (FRP)Se requiere extrusión de un núcleo de refuerzo no metálico con una capa de polietileno (PE).

Cable de fibra óptica de blindaje no metálico de doble chaqueta subterránea GYFTA53/gYTA53 0

                                Cable de fibra óptica de blindaje no metálico de doble chaqueta subterránea GYFTA53/gYTA53 1

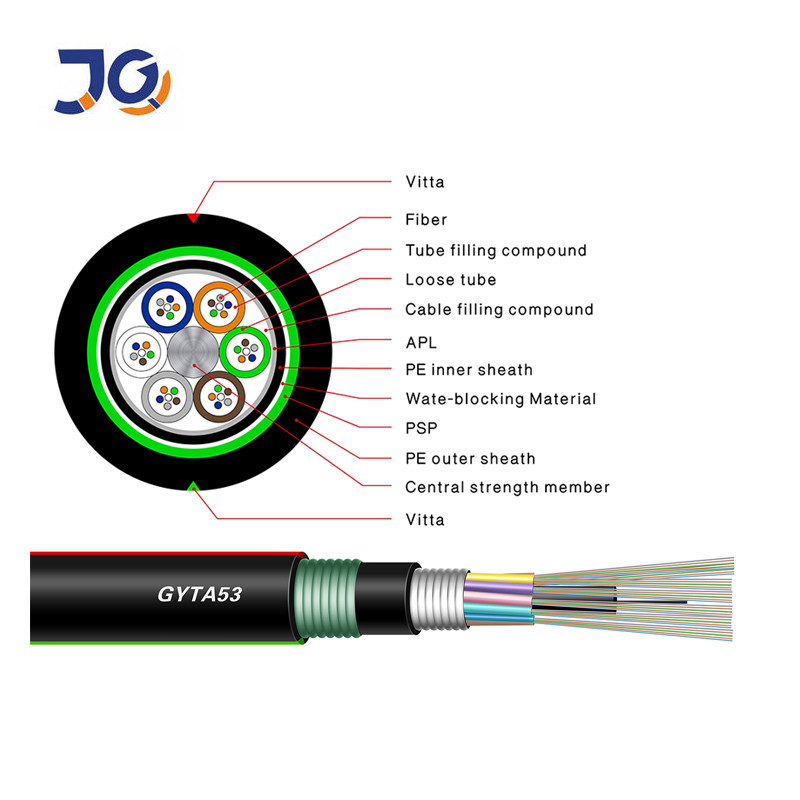

El número de unidades de producción será el siguiente:

La cinta de aluminio recubierta de plástico (APL) se envuelve longitudinalmente y luego se extruye con una envoltura interna de polietileno

La cinta de acero recubierta de dos lados (PSP) se envuelve longitudinalmente y se extruye en una cubierta exterior de polietileno para formar un cable

Las normas

El cable de fibra óptica GYFTA53 cumple con las normas YD/T 901 e IEC 60794-1.

Se adoptarán las siguientes medidas para garantizar el rendimiento impermeable del cable:
- Núcleo de refuerzo central no metálico único
- El tubo suelto está lleno de un compuesto especial a prueba de agua
- Relleno de núcleo completo - Barrera de humedad de cinta de aluminio recubierta de plástico (APL)
- La cinta de acero recubierta de dos lados (PSP) mejora la resistencia a la humedad del cable - Un buen material impermeabilizador evita las fugas longitudinales del cable
Cable de fibra óptica de blindaje no metálico de doble chaqueta subterránea GYFTA53/gYTA53 2
Campos aplicables: Conducto subterráneo/enterrado directo

Cable de fibra óptica de blindaje no metálico de doble chaqueta subterránea GYFTA53/gYTA53 3


Parámetros ópticos

    50/125 μm 62.5/125 μm ¿ Qué pasa?652 ¿ Qué pasa?655
Atenuación ((+20°C) @850nm Se aplican las siguientes medidas: No más3.3 dB/km
  @1300nm No más1.0 dB/km No más1.0 dB/km
  @1310nm     No más0.36 dB/km No más0.4 dB/km
  @1550nm     No más0.22 dB/km No más0Se trata de un sistema de control de las emisiones de gases.
Ancho de banda (clase A) @850nm ≥ 500 MHz.km Se aplicará el método siguiente:
  @1300nm Se aplicará el método siguiente: ≥ 600 MHz.km
Apertura numérica   0.200 ± 0.015NA 0.275± 0,015 NA
longitud de onda de corte del cable λcc       ≤ 1260 nm ≤ 1450 nm






Cable de fibra óptica de blindaje no metálico de doble chaqueta subterránea GYFTA53/gYTA53 4



Cable de fibra óptica de blindaje no metálico de doble chaqueta subterránea GYFTA53/gYTA53 5



Rendimiento del cable



Punto de trabajo Parámetros
Número de fibras 24
Fibras recubiertas de colores Dimensión 250 μm±15 μm
  El color Azul, naranja, verde, marrón, gris, blanco,
Tubo suelto Dimensión 1.8 mm ± 0,1 mm
  El material PBT
  El color Azul, naranja, verde, marrón
El relleno El material El PE
  El color Negro
Miembro de la fuerza central Dimensión 1.6 mm ± 0,2 mm
  El material Cables de acero fosfatado
Armaduras El material Banda de acero recubierta de plástico y cinta de aluminio
Camisetas y chaquetas El material El PE
  El color Negro





Características mecánicas y ambientales



Punto de trabajo Unidad Especificaciones
Tensión (a largo plazo) No 600
Tensión (a corto plazo) No 1500
Aplastamiento (a largo plazo) N/10 cm 1000
Aplastamiento (a corto plazo) N/10 cm 3000
Radius de curvatura mínimo (dinámico) En el caso de los 20D
Radios de inclinación mínimos (estáticos) En el caso de los 10D
Temperatura de instalación °C -40 ¢ + 60
Temperatura de funcionamiento °C -40 ¢ + 70
Temperatura de almacenamiento °C -40 ¢ + 70
Repetida flexión Carga: 250 N;número de ciclos: 30 No hay atenuación de adición obvia, ni rotura de fibra ni daño al cable.
Torsión Carga:250N; número de ciclos:10; ángulo de giro: ± 90° Sin atenuación obvia de la adición, sin rotura de la fibra y sin daño al cable.



Pruebas OTDR

Cable de fibra óptica de blindaje no metálico de doble chaqueta subterránea GYFTA53/gYTA53 6
