12 Cable de fibra óptica de núcleo para exteriores G652D G657A Cable de fibra óptica blindada aérea GYXTW
Persona de Contacto : JQ CABLE
Número de teléfono : +15079563166
Whatsapp : +15079563166
Cantidad de orden mínima : | el 1000m | Detalles de empaquetado : | tambor de madera |
---|---|---|---|
Tiempo de entrega : | 2-4day | Condiciones de pago : | Western Union, MoneyGram, T/T, L/C |
Capacidad de la fuente : | el 100km por hoy |
Lugar de origen: | China | Nombre de la marca: | jiqian |
---|---|---|---|
Certificación: | ISO 9001 | Número de modelo: | GYXTW 2 4 6 8 12 24 bases |
Información detallada |
|||
Tipo de la fibra: | G652D/G657A1 | OEM: | Disponible |
---|---|---|---|
Uso: | Conducto/antena | Número de conductores: | 12 16 24 |
Estructura: | Tubo flojo | Temperatura de funcionamiento: | -40 ~ +60 C |
Resaltar: | Cable de fribra óptica aéreo el 1km,Cable de fribra óptica aéreo de 10 bases,Cable de fribra óptica aéreo acorazado de GYXTW |
Descripción de producto

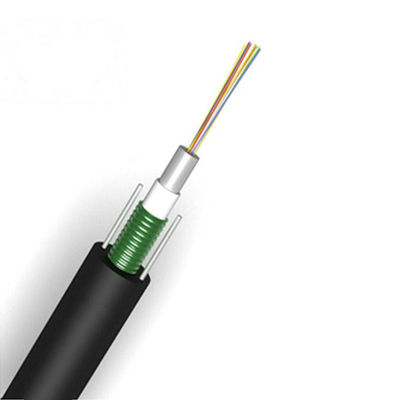

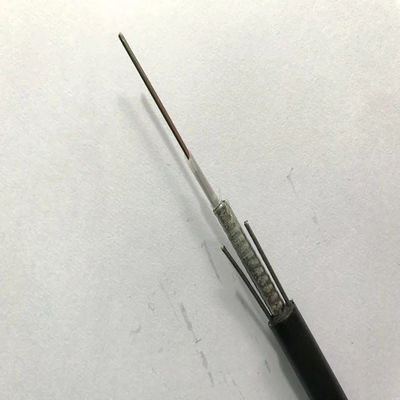

12 / 16/24 cables ópticos GYXTW G657A de la base de la fibra acorazada al aire libre del solo modo

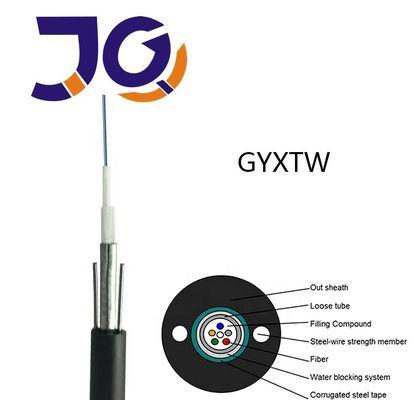

La fibra de los 250μm se coloca en un tubo flojo hecho de un alto plástico del módulo. Los tubos se llenan de un compuesto de relleno hidrófugo. El tubo se envuelve con una capa de PSP longitudinalmente. Entre el PSP y el tubo flojo el material de agua-bloqueo se aplica para guardar el acuerdo del cable y hermético. Dos alambres de acero paralelos se colocan en los dos lados de la cinta de acero. Los alambres de acero paralelos se colocan en la cinta de dos lados. El cable se termina con una hoja del polietileno (PE)
Características:
1, buen funcionamiento mecánico y de la temperatura
2, tubo flojo de alta resistencia que es hidrólisis resistente
3, compuesto especial del relleno del tubo asegurar una protección crítica de la fibra
4, resistencia del agolpamiento y flexibilidad
5, aumento de PSP a prueba de humedad
6, dos alambres de acero paralelos asegurar resistencia a la tensión
7, de diámetro bajo, ligeras y amistosas instalaciones
8, temperatura del almacenamiento/de funcionamiento: -40℃~+70℃
Uso:
Usable en conducto/antena
Parámetro de la fibra:
No. | Artículos | Unidad | Especificación | |
G.652D | ||||
1 | Diámetro de campo de modo | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Diámetro del revestimiento | μm | 124.8±0.7 | |
3 | No-circularidad del revestimiento | % | ≤0.7 | |
4 | Error de la concentricidad del Corazón-revestimiento | μm | ≤0.5 | |
5 | Diámetro de capa | μm | 245±5 | |
6 | No-circularidad de capa | % | ≤6.0 | |
7 | Error de la concentricidad de la Revestimiento-capa | μm | ≤12.0 | |
8 | Longitud de onda de atajo del cable | nanómetro | λcc≤1260 | |
9 | Atenuación (máximo) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Parámetros del cable:
Artículos | Especificaciones | |
Cuenta de la fibra | 2~24 | |
Fibra de capa coloreada | Dimensión | los 250µm±15µm |
Color | Azul, anaranjado, verde, Brown, gris, blanco | |
Tubo flojo | Dimensión | 2.10mm±0.05m m |
Material | PBT | |
Color | Natural | |
Miembro de fuerza | Diámetro | 1.0m m |
Material | Acero | |
Chaqueta externa | Dimensión | 8.0mm±0.1m m |
Material | PE | |
Color | Negro |
Características mecánicas y ambientales:
Artículos | Una | Especificaciones |
Tensio (largo plazo) | N | 600 |
Tensión (a corto plazo) | N | 1500 |
Agolpamiento (largo plazo) | N/10cm | 300 |
Machaque (a corto plazo) | N/10cm | 1000 |
Radio de curva mínimo (dinámica) | milímetro | 20D |
Radio de curva mínimo (parásitos atmosféricos) | milímetro | 10D |
Temperatura de la instalación | ℃ | -20~+60 |
Temperatura de funcionamiento | ℃ | -40~+70 |
Temperatura de almacenamiento | ℃ | -40~+70 |
Parámetro técnico:
Cuenta de la fibra | Diámetro del cable (milímetros) | Peso del cable (kg/km) |
Resistencia a la tensión Largo/cortocircuito Término (n) |
Resistencia del agolpamiento Largo/cortocircuito Término (N/100mm) |
Doblez Parásitos atmosféricos/dinámica del radio (milímetro) |
2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Características de la transmisión | |||||
G.652 | G.655 | los 50/125μm | los 62.5/125μm | ||
Max Attenuation (dB/km) (+20℃) |
850 nanómetro | 3,0 | 3,3 | ||
1300 nanómetro | 1,0 | 1,0 | |||
1310 nanómetro | 0,36 | 0,4 | |||
1550 nanómetro | 0,24 | 0,23 | |||
Longitud de onda linda-apagado del cable (nanómetro) | ≤1260 | ≤1450 |
|
