Cable de fribra óptica resistente del palmo OFC ADSS de la base los 500m de agua 48
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
Cantidad de orden mínima : | 2 km | Detalles de empaquetado : | Tambor de madera o tambor de hierro |
---|---|---|---|
Tiempo de entrega : | alrededor de 12 días | Condiciones de pago : | T/T, Western Union, Alipay, MoneyGram, L/C |
Capacidad de la fuente : | 21500KM por mes |
Lugar de origen: | Guangdong China | Nombre de la marca: | HAISO/JQ |
---|---|---|---|
Certificación: | ISO9001 CE ROHS Rohs FCC | Número de modelo: | ADSS-4C/12FC/24C/48C/96c/144c |
Información detallada |
|||
Uso: | antena de exterior, FTTH FTTB FTTX Network | recuentos de fibra: | 1-144cores |
---|---|---|---|
Palmo: | 50m 120m /200m /300m /400m o personalizado | fibra por tubo: | 4/6/8/12/24F |
Muestra: | Sí | número de fuerza: | FRP, hilo de aramida Kevlar |
Estructura: | Tubo suelto trenzado | color de la chaqueta: | Azul amarillo negro o personalizado |
Temperatura de funcionamiento: | -40 ℃ a +70 ℃ | Tipo de la fibra: | G652D, OM1, G655, OM4, OM5 |
Alta luz: | Cable de fibra óptica unimodal de ADSS,Cable de la fibra óptica de la fuerza ADSS de FRP |
Descripción de producto
Toda la fuerza dieletric 12 de FRP 24 48 cables de fibra óptica al aire libre unimodales de los corazones ADSS
· Puede ser instalado sin el corte del poder
· Excelente EN el funcionamiento, el máximo inductivo en el punto de funcionamiento EN de la envoltura puede alcanzar 25kV
· Peso ligero y diámetro bajo que reducen la carga causada por el hielo y el viento y la carga en torres
y backprops
· Las longitudes de palmo grande y el palmo más grande está encima el 1000m
· Buen funcionamiento de la resistencia a la tensión y de la temperatura
· La vida de diseño es 30 años
·Uso
La situación real de líneas eléctricas de arriba se toma en la consideración completa cuando se está diseñando el cable de ADSS. Para las líneas eléctricas de arriba debajo de 110kV,
Se aplica la envoltura externa del PE. PARA las líneas eléctricas iguales o sobre a 110kV, EN la envoltura externa se aplica. Dedique el diseño de cantidad y de encalladura del aramid
el proceso puede satisfacer la demanda en diversos palmos.
·Estándares
El cable de ADSS cumple con IEEE estándar P 1222 e IEC 60794-1.
Estructura y especificaciones técnicas
1. sola chaqueta de ADSS
cuenta de la fibra | estructura | fibra por el tubo |
diámetro del tubo del losse (Milímetro) |
Diámetro de FRP/pad (milímetro) | Grueso de la chaqueta externa (milímetros) | Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
|
Chaqueta del PE | EN la chaqueta | |||||||
4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1,7±0.1 | 9,8 | 80 | 90 |
6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 9,8 | 85 | 95 |
48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 10,0 | 88 | 98 |
72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 10,5 | 98 | 108 |
96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 12,0 | 122 | 135 |
144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 15,2 | 176 | 189 |
Extremidades: todas las especificaciones en la tabla del abolve son datos aproximados, para más especificaciones de los detals,
los pls entran en contacto con nuestros salers.
2. Chaqueta del doble de ADSS
cuenta de la fibra | estructura | fibra por el tubo |
diámetro del tubo del losse (Milímetro) |
Diámetro de FRP/pad (milímetro) | Grueso de la chaqueta externa (milímetros) | Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
|
Chaqueta del PE | EN la chaqueta | |||||||
4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,0 | 128 | 138 |
48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,5 | 130 | 140 |
72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 13,2 | 145 | 155 |
96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 14,5 | 185 | 195 |
144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 16,5 | 212 | 228 |
Extremidades: todas las especificaciones en la tabla del abolve son datos aproximados, para más especificaciones de los detals,
los pls entran en contacto con nuestros salers.
Tipo de la fibra |
Atenuación (+20℃) |
Ancho de banda |
Longitud de onda de atajo del cable óptico |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
los 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilómetro | ≥500MHz·kilómetro | --- |
los 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilómetro | ≥500MHz·kilómetro | --- |
Demostraciones de la imagen de los detalles

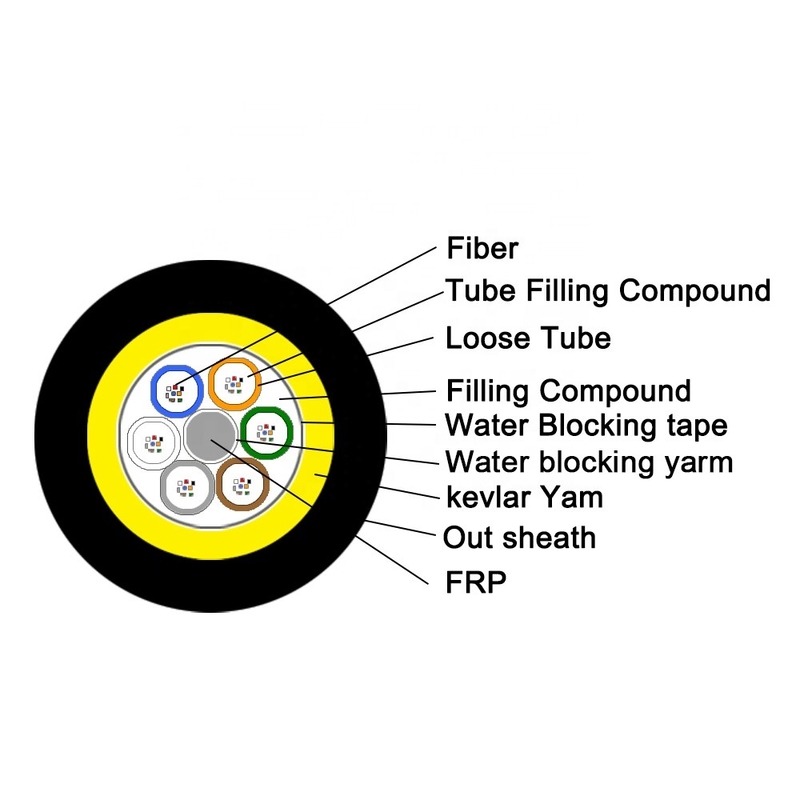

solo cable de la fibra de la chaqueta ADSS

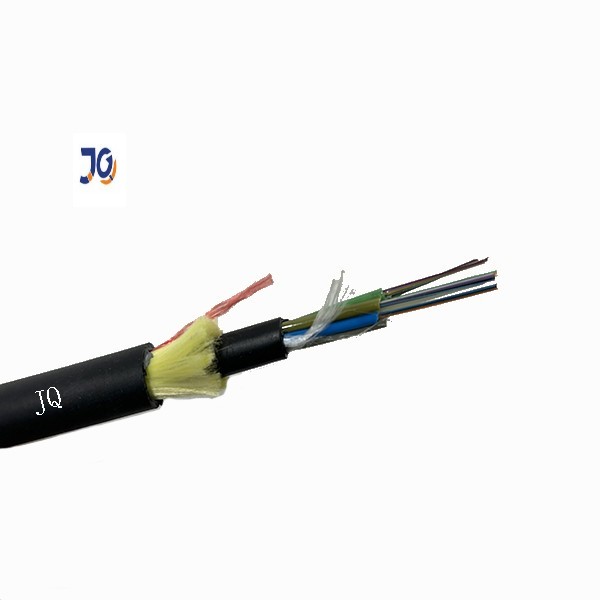

cable de fribra óptica doble de la chaqueta ADSS
Embalaje:
FAQ
1. ¿Usted tradning la compañía o al fabricante?
Somos el fabricante con la experiencia de 10 años, nosotros nos especializamos en la investigación, el desarrollo y la producción
para el cable de fribra óptica, ect del cordón del cable de descenso y de la trayectoria. ¡Nuestra fábrica está en la ciudad de Guangzhou, agradable visitarnos!
2. ¿Sobre la calidad?
Entrega probamos antes cada fibras cuando producción acabada.
Después de la confirmación del precio, usted puede requerir gratis muestras para comprobar nuestra calidad.
3. ¿Puede usted aceptar pequeña orden?
Sí, la pequeña orden está disponible. Apoyamos el nuevo proyecto de nuestros clientes, como sabemos que el negocio es siempre de pequeña orden.
4. ¿Cuál es su plazo de expedición?
Generalmente sobre los días laborables 3-7days, depende principalmente de cantidad de la orden.
Pero se aseguren los pls que arreglaremos sus mercancías cuanto antes después de su pago.
5. ¿Puede usted aceptar el servicio del OEM?
Sí, acogemos con satisfacción el servicio del OEM. Podemos imprimir su logotipo en el producto. Cualquier idea de usted está disponible.
4. ¿Usted tiene certificado para la materia prima?
Construimos la cooperación a largo plazo de la relación con los proveedores calificados de la materia prima de ISO9001 ROHS
