Cable de fribra óptica resistente del palmo OFC ADSS de la base los 500m de agua 48
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
| Cantidad de orden mínima : | 10km | Detalles de empaquetado : | Tambor de madera o tambor de hierro |
|---|---|---|---|
| Tiempo de entrega : | 12 días | Condiciones de pago : | T/T, Western Union, Alipay, MoneyGram |
| Capacidad de la fuente : | 20000 KM por mes |
| Lugar de origen: | Guangdong China | Nombre de la marca: | Jiqian /Customized |
|---|---|---|---|
| Certificación: | ISO9001 CE ROHS Rohs FCC | Número de modelo: | ADSS-4F/12F /24F/48F/96F |
|
Información detallada |
|||
| Uso: | telecomunicación al aire libre | recuentos de fibra: | 4-288 núcleos |
|---|---|---|---|
| Palmo: | 50m 100m /200m /300m /400m | fibra por tubo: | 4/6/8/12F |
| Muestra: | Aceptable | número de fuerza: | FRP, hilo de aramida Kevlar |
| Estructura: | Tubo suelto trenzado | color de la chaqueta: | Azul amarillo negro o personalizado |
| Temperatura de funcionamiento: | -40 ℃ a +80 ℃ | Tipo de la fibra: | G652D, OM3, G655, OM4, OM5 |
| Alta luz: | Cable de fribra óptica de FRP ADSS,cable de fribra óptica del palmo ADSS de los 400m |
||
Descripción de producto
Precio de fábrica caliente de la venta ningún cable de fribra óptica del metal FRP ADSS
Destricption de ADSS
el cable óptico autosuficiente del Todo-dieléctrico (ADSS) es otro nombre para el cable de fribra óptica de ADSS. Hay dos modos en fibra óptica; fibra unimodal y con varios modos de funcionamiento.
El tipo autosuficiente indica que el miembro de refuerzo del cable óptico puede soportar su peso y carga externa, tiene alta fuerza mecánica, y puede soportar el impacto del ambiente eléctrico fuerte.
Una infraestructura completa del circuito de transmisión con funcionamiento de la alto-confiabilidad es proporcionada por el sistema de cable de fribra óptica de ADSS, que incluye los cables, la suspensión, el callejón sin salida, y recintos de la terminación.
Características
· Puede ser instalado sin el corte del poder
· Excelente EN el funcionamiento, el máximo inductivo en el punto de funcionamiento EN de la envoltura puede alcanzar 25kV
· Peso ligero y diámetro bajo que reducen la carga causada por el hielo y el viento y la carga en torres
y backprops
· Las longitudes de palmo grande y el palmo más grande está encima el 1000m
· Buen funcionamiento de la resistencia a la tensión y de la temperatura
· La vida de diseño es 30 años
·Uso
La situación real de líneas eléctricas de arriba se toma en la consideración completa cuando se está diseñando el cable de ADSS. Para las líneas eléctricas de arriba debajo de 110kV,
Se aplica la envoltura externa del PE. PARA las líneas eléctricas iguales o sobre a 110kV, EN la envoltura externa se aplica. Dedique el diseño de cantidad y de encalladura del aramid
el proceso puede satisfacer la demanda en diversos palmos.
·Estándares
El cable de ADSS cumple con IEEE estándar P 1222 e IEC 60794-1.
Estructura y especificaciones técnicas
1. sola chaqueta de ADSS
| cuenta de la fibra | estructura | fibra por el tubo |
diámetro del tubo del losse (Milímetro) |
Diámetro de FRP/pad (milímetro) | Grueso de la chaqueta externa (milímetros) | Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
|
| Chaqueta del PE | EN la chaqueta | |||||||
| 4 | 1+6 | 4 | 1,9 | 2.0/2.0 | 1,7±0.1 | 9,8 | 80 | 90 |
| 6 | 1+6 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 8 | 1+6 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 12 | 1+6 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 24 | 1+6 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 9,8 | 85 | 95 |
| 48 | 1+6 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 15,2 | 176 | 189 |
Extremidades: todas las especificaciones en la tabla del abolve son datos aproximados, para más especificaciones de los detals,
los pls entran en contacto con nuestros salers.
2. Chaqueta del doble de ADSS
| cuenta de la fibra | estructura | fibra por el tubo |
diámetro del tubo del losse (Milímetro) |
Diámetro de FRP/pad (milímetro) | Grueso de la chaqueta externa (milímetros) | Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
|
| Chaqueta del PE | EN la chaqueta | |||||||
| 4 | 1+6 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 6 | 1+6 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 8 | 1+6 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 12 | 1+6 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 24 | 1+6 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,0 | 128 | 138 |
| 48 | 1+6 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 13,2 | 145 | 155 |
| 96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 16,5 | 212 | 228 |
Extremidades: todas las especificaciones en la tabla del abolve son datos aproximados, para más especificaciones de los detals,
los pls entran en contacto con nuestros salers.
|
Tipo de la fibra |
Atenuación (+20℃) |
Ancho de banda |
Longitud de onda de atajo del cable óptico |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| los 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilómetro | ≥500MHz·kilómetro | --- |
| los 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilómetro | ≥500MHz·kilómetro | --- |
Demostraciones de la imagen de los detalles

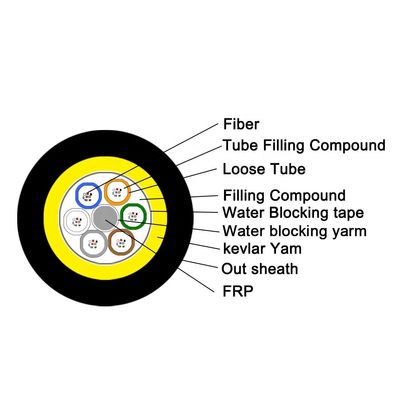

solo cable de la fibra de la chaqueta ADSS

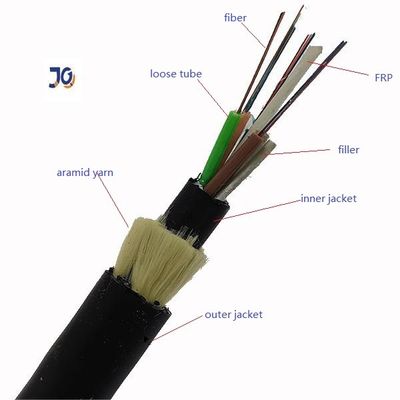

cable de fribra óptica doble de la chaqueta ADSS

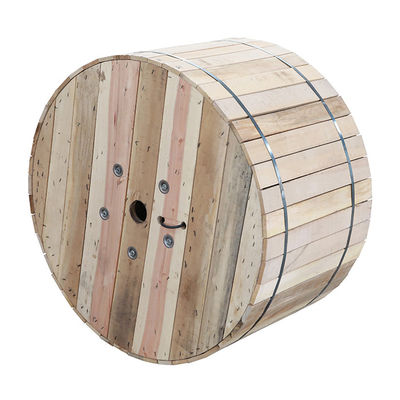

Embalaje:
1. ¿Es usted fábrica directa?
como fabricante profesional del cable, especializado en cable de fribra óptica, cable del desbloqueo de MPO, cordón de remiendo de la fibra óptica.
Nuestros productos se exportan principalmente a Europa, Suramérica, y algunos otros países y áreas.
2. ¿Cuál es sus productos principales?
Cables de descenso de los cables de fribra óptica interiores FTTH de los cables de fribra óptica al aire libre ADSS
Cordón de remiendo óptico óptico del ST MTP MPO del Sc LC FC de los cordones de remiendo de remiendo de los cordones del cable acorazado interior de la fibra
3. ¿Período de garantía de la calidad del producto?
20 años garantizan para el cable de fribra óptica
4. ¿Usted tiene certificado para la materia prima?
Construimos la cooperación a largo plazo de la relación con los proveedores calificados de la materia prima de ISO9001 ROHS
