Cable de fribra óptica resistente del palmo OFC ADSS de la base los 500m de agua 48
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
| Cantidad de orden mínima : | 20 km | Detalles de empaquetado : | Tambor de madera o tambor de hierro |
|---|---|---|---|
| Tiempo de entrega : | 13 días | Condiciones de pago : | T/T, Western Union, Alipay, MoneyGram, L/C |
| Capacidad de la fuente : | 21500KM por mes |
| Lugar de origen: | Guangdong, China | Nombre de la marca: | HAISO/JQ |
|---|---|---|---|
| Certificación: | ISO9001 CE ROHS Rohs | Número de modelo: | ADSS-4C/12FC/24C/48C/96C |
|
Información detallada |
|||
| Solicitud: | telecomunicaciones de larga distancia | recuentos de fibra: | 4-576 núcleos |
|---|---|---|---|
| Lapso: | 50m 120m /200m /300m /400m | fibra por tubo: | 4/6/8/12/24/48F |
| Muestra: | Sí | número de fuerza: | FRP, hilo de aramida Kevlar |
| Estructura: | tubo suelto trenzado | Color de la chaqueta: | Azul amarillo negro o personalizado |
| Temperatura de funcionamiento: | -40 ℃ a +80 ℃ | Tipo de fibra: | G652D, OM1, G655, OM4, OM5 |
| Alta luz: | Cable de fibra óptica monomodo ADSS,Cable de fibra óptica monomodo dieléctrico |
||
Descripción de producto
no menta All Dieletric Self-Sportporting ADSS singlemode Cable de fibra óptica HDPE revestido con hilo
Descripción de ADSS
Cable Óptico ADSS
El cable ADSS es un cable lo suficientemente fuerte como para sostenerse entre estructuras sin el uso de elementos metálicos conductores.
El cable está diseñado específicamente para entornos de líneas de transmisión y distribución de aire.Como su nombre indica, el cable no tiene metal.
partes y no requiere cables de soporte o suspensión, por lo que puede instalarse en una sola instalación, lo que hace que el cable ADSS sea económico
y fácil de construir una red de fibra óptica.
Características
· Se puede instalar sin apagar la energía
· Excelente rendimiento AT, la inductividad máxima en el punto de funcionamiento de la cubierta AT puede alcanzar los 25 kV
· Peso ligero y diámetro pequeño reduciendo la carga causada por el hielo y el viento y la carga en las torres
y utilería
· Grandes longitudes de vano y el mayor vano supera los 1000m
· Buen comportamiento de resistencia a la tracción y temperatura
· La vida útil del diseño es de 30 años.
·Solicitud
El estado real de las líneas eléctricas aéreas se tiene plenamente en cuenta cuando se diseña el cable ADSS.Para líneas eléctricas aéreas de menos de 110 kV,
Se aplica una cubierta exterior de PE.PARA líneas de potencia igual o superior a 110kV, se aplica cubierta exterior AT.El diseño exclusivo de cantidad y trenzado de aramida
El proceso puede satisfacer la demanda en varios tramos.
·Estándares
El cable ADSS cumple con el estándar IEEE P 1222 y con IEC 60794-1.
Estructura y Especificaciones Técnicas
1.Chaqueta individual ADSS
| conteo de fibra | estructura | fibra por tubo |
diámetro del tubo de pérdida (MM) |
FRP/diámetro de la almohadilla (mm) | Espesor de la chaqueta exterior (mm) | Árbitro.Exterior Diámetro (mm) |
Árbitro.Peso (kg/km) |
|
| Chaqueta PE | En chaqueta | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Consejos: todas las especificaciones en la tabla anterior son datos aproximados, para obtener más especificaciones detalladas,
Póngase en contacto con nuestros vendedores.
2. Chaqueta doble ADSS
| conteo de fibra | estructura | fibra por tubo |
diámetro del tubo de pérdida (MM) |
FRP/diámetro de la almohadilla (mm) | Espesor de la chaqueta exterior (mm) | Árbitro.Exterior Diámetro (mm) |
Árbitro.Peso (kg/km) |
|
| Chaqueta PE | En chaqueta | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Consejos: todas las especificaciones en la tabla anterior son datos aproximados, para obtener más especificaciones detalladas,
Póngase en contacto con nuestros vendedores.
|
tipo de fibra |
Atenuación (+20℃) |
Banda ancha |
Longitud de onda de corte del cable óptico |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/kilómetro | ≤0.22dB/kilómetro | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/kilómetro | ≤0.23dB/kilómetro | --- | --- | ≤1450nm |
| 50/125 µm | ≤3.3dB/kilómetro | ≤1.2dB/kilómetro | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125 µm | ≤3.5dB/kilómetro | ≤1.2dB/kilómetro | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Detalles de la imagen muestra

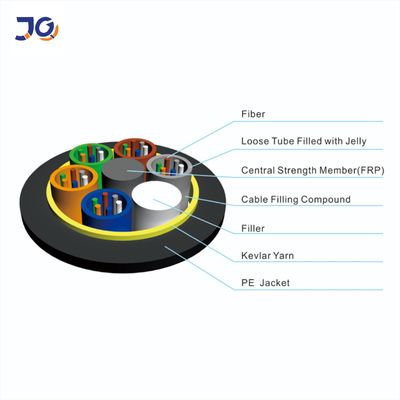

cable de fibra ADSS de una sola cubierta
cable de fibra óptica ADSS de doble cubierta

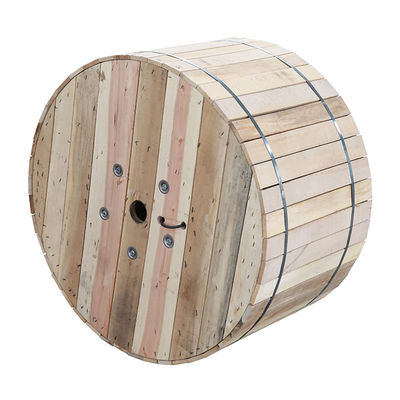

Embalaje:
1. ¿Es directo de fábrica?
como fabricante profesional de cables, especializado en cables de fibra óptica, cables de conexión MPO, cables de conexión de fibra óptica.
Nuestros productos se exportan principalmente a Europa, América del Sur y algunos otros países y áreas.
2. ¿Cuáles son sus principales productos?
Cables de fibra óptica para exterior Cables de fibra óptica para interior Cables de acometida FTTH ADSS
Latiguillos blindados para interiores cable de fibra Latiguillos ópticos Sc LC FC ST MTP MPO latiguillo óptico
3. ¿Período de garantía de calidad del producto?
20 años de garantía para cable de fibra óptica
4. ¿Tiene certificado de materia prima?
Construimos una relación de cooperación a largo plazo con proveedores de materias primas calificados ISO9001 ROHS
