Cable de fibra óptica ADSS monomodo de varios núcleos de cubierta única para exteriores
Descripción de ADSS
El cable ADSS está hecho de material no metálico y es autoportante con la línea de transmisión de energía aérea.El material de resistencia a la tensión es hilo de aramida.
con módulos de alta elasticidad.Y la estructura optimizada puede desplegar el peso del cable y sus propiedades mecánicas y físicas de manera apropiada
y minimizar la carga en la torre.Construcción de tubos sueltos, tubos rellenos de gelatina, elementos (tubos y varillas de relleno) e hilo bloqueador de agua colocado
alrededor del miembro de fuerza central no metálico, hilos de poliéster utilizados para unir el núcleo del cable, cinta de bloqueo de agua envuelta longitudinalmente alrededor del núcleo del cable,
Reforzado con hilo de tenaramida y cubierta exterior de PE.
Características
1. Baja atenuación, baja dispersión El diseño adecuado y el control preciso del exceso de longitud hacen que el cable tenga un rendimiento mecánico y ambiental excepcional.
2. La construcción no metálica es conveniente para el tendido de cables sin cortar los sistemas de energía.
3. El hilo de aramida de alta resistencia como elemento resistente garantiza una alta resistencia a la tracción, un diámetro pequeño y un peso ligero del cable, adecuado para
diferentes condiciones climáticas y diferentes tramos de instalación.
4. La cubierta exterior especial AT (anti-seguimiento) (opcional) ofrece un buen rendimiento de resistencia a la electroerosión.
Estructura y Especificaciones Técnicas
1.Chaqueta individual ADSS
| conteo de fibra |
estructura |
fibra por tubo |
diámetro del tubo de pérdida
(MM)
|
FRP/diámetro de la almohadilla (mm) |
Espesor de la chaqueta exterior (mm) |
Árbitro.Exterior
Diámetro
(mm) |
Árbitro.Peso
(kg/km) |
| Chaqueta PE |
En chaqueta |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9.8 |
80 |
90 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
9.8 |
85 |
95 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
15.2 |
176 |
189 |
Consejos: todas las especificaciones en la tabla anterior son datos aproximados, para obtener más especificaciones detalladas,
Póngase en contacto con nuestros vendedores.
2. Chaqueta doble ADSS
| conteo de fibra |
estructura |
fibra por tubo |
diámetro del tubo de pérdida
(MM)
|
FRP/diámetro de la almohadilla (mm) |
Espesor de la chaqueta exterior (mm) |
Árbitro.Exterior
Diámetro
(mm) |
Árbitro.Peso
(kg/km) |
| Chaqueta PE |
En chaqueta |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1,7±0,1 |
16.5 |
212 |
228 |
Consejos: todas las especificaciones en la tabla anterior son datos aproximados, para obtener más especificaciones detalladas,
Póngase en contacto con nuestros vendedores.
|
tipo de fibra
|
Atenuación
(+20℃)
|
Banda ancha
|
Longitud de onda de corte del cable óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/kilómetro |
≤0.22dB/kilómetro |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/kilómetro |
≤0.23dB/kilómetro |
--- |
--- |
≤1450nm |
| 50/125 µm |
≤3.3dB/kilómetro |
≤1.2dB/kilómetro |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125 µm |
≤3.5dB/kilómetro |
≤1.2dB/kilómetro |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Detalles de la imagen muestra

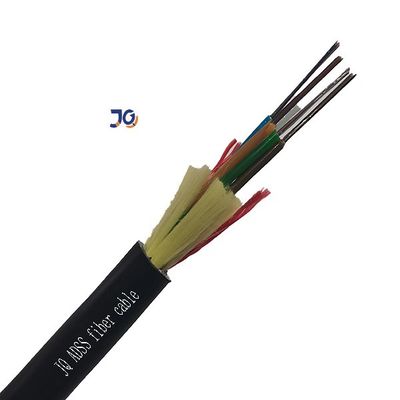

cable de fibra ADSS de una sola cubierta

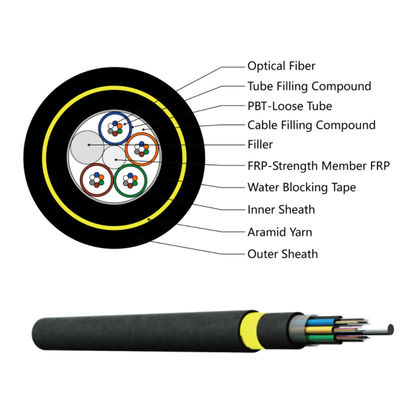

cable de fibra óptica ADSS de doble cubierta
La razón por la que nos eligen:
1. Entrega a tiempo
2. Personalización
3. Salida de fábrica
4. Gran inventario de productos con línea de producción masiva
5. Garantía de calidad
6. La distribución de productos involucra múltiples campos, docenas de países, incluidos algunos países desarrollados.
Embalaje:
1. ¿Es directo de fábrica?
como fabricante profesional de cables, especializado en cables de fibra óptica, cables de conexión MPO, cables de conexión de fibra óptica.
Nuestros productos se exportan principalmente a Europa, América del Sur y algunos otros países y áreas.
2. ¿Cuáles son sus principales productos?
Cables de fibra óptica para exterior Cables de fibra óptica para interior Cables de acometida FTTH ADSS
Latiguillos blindados para interiores cable de fibra Latiguillos ópticos Sc LC FC ST MTP MPO latiguillo óptico
3. ¿Período de garantía de calidad del producto?
20 años de garantía para cable de fibra óptica
4. ¿Tiene certificado de materia prima?
Construimos una relación de cooperación a largo plazo con proveedores de materias primas calificados ISO9001 ROHS
