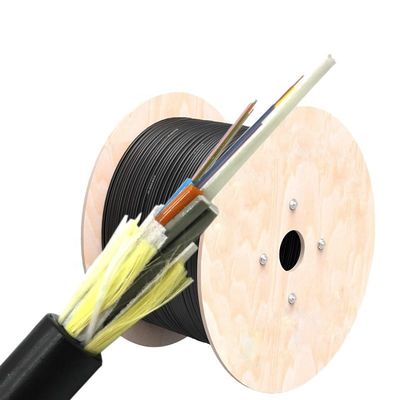

Cable de fribra óptica unimodal de los corazones G652 ADSS de la antena 48
Destricption de ADSS
El cable 1.ADSS se coloca en un tubo flojo hecho de los altos plásticos del módulo.
los tubos 2.The se llenan de un compuesto de relleno hidrófugo.
los tubos 3.The (y los llenadores) se trenzan alrededor de un FRP (plástico reforzado fibra) como miembro de fuerza central no-metálico en una base compacta y circular del cable.
4.After la base del cable se llena del compuesto de relleno. se cubre con la envoltura interna fina del PE (polietileno).
5.After trenzó la capa de hilados del aramid se aplica sobre la envoltura interna como miembro de fuerza, el cable se termina con el PE o EN (anti-siguiendo) la envoltura externa.
Características
1. El diseño apropiado de la dispersión de poca atenuación, bajo y exceso del control exacto de la longitud hacen el cable tienen excepcional
2. mecánico y funcionamiento medioambiental. 3. la construcción na-metálico hace el cable resiste la interferencia electromágnetica bien.
4. Hilado de alta resistencia del aramid como el miembro de fuerza asegura resistencia, diámetro bajo y al peso ligero de alta resistencia del cable, cabiendo para
diversas condiciones meteorológicas y diversos palmos de la instalación.
5. Especial EN (anti-siguiendo) el funcionamiento de resistencia electro-erosión (opcional) externa de las ofertas de la envoltura de la buena.
Demostraciones de la imagen de los detalles

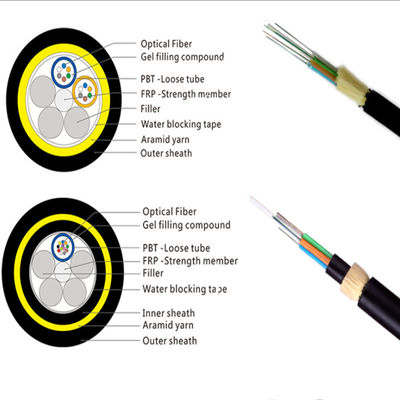

Estructura y especificaciones técnicas
1. sola chaqueta de ADSS
| cuenta de la fibra |
estructura |
fibra por el tubo |
diámetro del tubo del losse
(Milímetro)
|
Diámetro de FRP/pad (milímetro) |
Grueso de la chaqueta externa (milímetros) |
Referencia. Externo
Diámetro
(milímetro) |
Referencia. Peso
(kg/km) |
| Chaqueta del PE |
EN la chaqueta |
| 4 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 6 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 8 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 12 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
82 |
92 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.0/2.0 |
1,7 |
9.8±0.2 |
85 |
95 |
| 48 |
1+6 |
12 |
2.0±0.1 |
2.0/2.0 |
1,7 |
10.0±0.2 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.0/2.0 |
1,7 |
10.5±0.2 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2±0.1 |
2.0/3.4 |
1,7 |
12.0±0.2 |
123 |
135 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.0/7.2 |
1,7 |
15.2±0.2 |
175 |
188 |
Extremidades: todas las especificaciones en la tabla del abolve son datos aproximados, para más especificaciones de los detals,
los pls entran en contacto con nuestros salers.
2. chaqueta del doble de ADSS
| cuenta de la fibra |
estructura |
fibra por el tubo |
diámetro del tubo del losse
(Milímetro)
|
Diámetro de FRP/pad (milímetro) |
Grueso de la chaqueta externa (milímetros) |
Referencia. Externo
Diámetro
(milímetro) |
Referencia. Peso
(kg/km) |
| Chaqueta del PE |
EN la chaqueta |
| 4 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.0/2.0 |
1,7 |
12.0±0.2 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0±0.1 |
2.0/2.0 |
1,7 |
12.5±0.2 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.0/2.0 |
1,7 |
13.2±0.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2±0.1 |
2.0/3.4 |
1,7 |
14.5±0.2 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.0/7.2 |
1,7 |
16.5±0.2 |
212 |
228 |
Extremidades: todas las especificaciones en la tabla del abolve son datos aproximados, para más especificaciones de los detals,
los pls entran en contacto con nuestros salers.
|
Tipo de la fibra
|
Atenuación
(+20℃)
|
Ancho de banda
|
Longitud de onda de atajo del cable óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| los 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·kilómetro |
≥500MHz·kilómetro |
--- |
| los 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·kilómetro |
≥500MHz·kilómetro |
--- |
Uso: Gastos indirectos autosuficientes

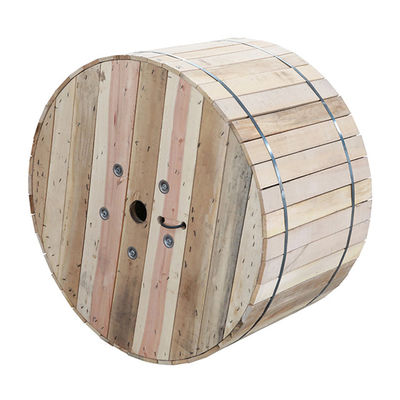

Embalaje:
FAQ
1, Q: ¿Es usted una fábrica o la compañía comercial?
: Somos una fábrica
2, Q: ¿Cuál es el MOQ?
: El MOQ del cable de fribra óptica es el 10km.
3.Q: ¿Qué marca de fibra usted utiliza?
: YOFC, Fiberhome, etc
4, Q: ¿Puede usted aceptar pequeña orden?
: Sí, la pequeña orden está disponible. Apoyamos el nuevo proyecto de nuestros clientes como sabemos que el negocio es siempre de pequeña orden.
5, Q: ¿Cuál es plazo de expedición?
: Plazo de expedición general es 5-7 días después de la orden confirmada. Depende de la cantidad de la orden.
¿6.Can usted suministrar productos y el logotipo modificados para requisitos particulares?
: Sí. Suministramos servicio del OEM.
¿7.What es sus condiciones de pago?
: Aceptamos T/T, L/C, Western Union, el depósito del 30% y el 70% antes del envío.
