Cable de fribra óptica resistente del palmo OFC ADSS de la base los 500m de agua 48
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788

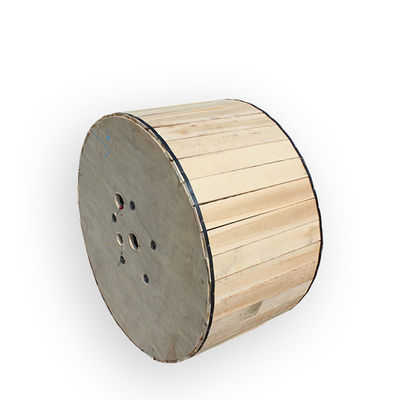

Cantidad de orden mínima : | el 1km | Detalles de empaquetado : | Tambor de madera |
---|---|---|---|
Tiempo de entrega : | 3-5 días, depende de cantidad de la orden | Condiciones de pago : | L/C, T/T, Western Union, Alipay |
Capacidad de la fuente : | 4500 por mes |
Nombre de la marca: | Jiqian | Certificación: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Número de modelo: | ADSS-24B1 |
Información detallada |
|||
Lugar de origen: | Guangzhou, China | Marca del cable: | JQ/hairso |
---|---|---|---|
número de conductor: | ≥ 10 | Cettification: | ISO 9001/CE/ROHS/FCC |
Fabricante: | Sí | Uso: | De arriba |
Envoltura externa: | PE | Número de fibra: | 2-288 |
Temperatura del almacenamiento y del uso: | -40℃ a +70℃. | Chaqueta: | chaqueta/negro dobles |
Tipo de la fibra: | G652D | ||
Alta luz: | 24 cables de fribra óptica de la base ADSS,Cable de fribra óptica de la FCC ADSS |
Descripción de producto
La comunicación telegrafía el cable de fribra óptica de la base ADSS de la fuente 24 de la fábrica
El cable de ADSS es flojamente tubo trenzado. Las fibras, los 250μm, se colocan en un tubo flojo hecho de los altos plásticos del módulo.
Los tubos se llenan de un compuesto de relleno hidrófugo. Los tubos (y los llenadores) se trenzan alrededor de un FRP
(Plástico reforzado fibra) como miembro de fuerza central no-metálico en una base compacta y circular del cable.
Después de que la base del cable se llene del compuesto de relleno. se cubre con la envoltura interna fina del PE (polietileno).
Después de la capa trenzada de aramid los hilados se aplican sobre la envoltura interna como miembro de fuerza,
el cable se termina con el PE o EN (anti-siguiendo) la envoltura externa.
Aramid, no metal FRP Strenghth
1. Hilado de alta calidad de Aramid de la importación
fuerza de 2.Center FRP, interferencia Anti-electromágnetica
3.Span el 100M el 120m el 140M el 160M al 1000M
Base de la fibra
el cable de fribra óptica 1.The adopta la base bien conocida de la Uno-clase de la marca, que tiene alta tarifa de transmisión, de larga distancia y pequeño
atenuación.
2. Opciones del solo modo/del modo de Muli
3. opción de 12 diversa colores, puede hacer como su petición
Características
• Puede ser instalado sin el corte del poder
• Diámetro ligero y pequeño del cable, reduciendo el impacto del hielo, el viento y la carga en la torre y la ayuda
• El palmo grande, el palmo máximo es más de 1000 metros
• Tiene propiedades extensibles y características excelentes de la temperatura
• Esperanza de vida 25 años

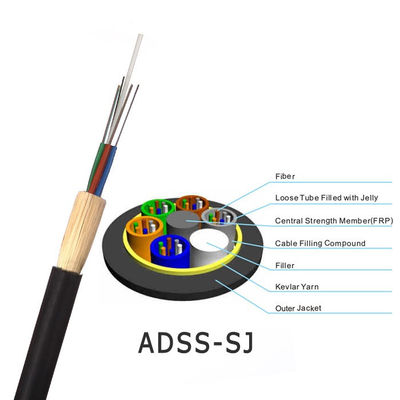

Estructura y especificaciones técnicas ADSS-SJ (los 50-150M)
Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
Rec. Máximo diario. (kN) |
Max Allowable Tensión de trabajo (kN) |
Rotura Fuerza (kN) |
Fuerza Miembro CSA (mm2) |
Módulo de (kN/mm2) |
Calor Extensión Coeficiente (x10- 6/K) |
Palmo conveniente Metro |
||||
Chaqueta del PE | EN la chaqueta | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |

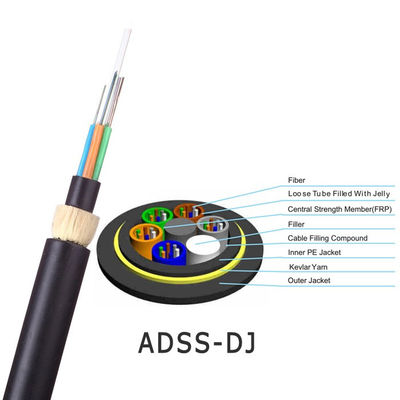

Estructura y especificaciones técnicas ADSS-DJ (los 50-750M)
Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
Rec. Máximo diario. (kN) |
Max Allowable Tensión de trabajo (kN) |
Rotura Fuerza (kN) |
Fuerza Miembro CSA (mm2) |
Módulo de (kN/mm2) |
Calor Extensión Coeficiente (x10- 6/K) |
Palmo conveniente Metro |
||||
Chaqueta del PE | EN la chaqueta | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Característica óptica
Tipo de la fibra |
Atenuación (+20℃) |
Ancho de banda |
Abertura numérica |
Longitud de onda de atajo del cable óptico |
||||
---|---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
los 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilómetro | ≥500MHz·kilómetro | NA 0.200±0.015 | --- |
los 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilómetro | ≥500MHz·kilómetro | NA 0.275±0.015 | --- |
Uso: Gastos indirectos autosuficientes
