Cable de fribra óptica resistente del palmo OFC ADSS de la base los 500m de agua 48
|
Datos del producto:
|
|
| Nombre de la marca: | Jiqian |
|---|---|
| Certificación: | ISO 9001/CE/ROHS/FCC |
| Número de modelo: | ADSS-24B1 |
|
Pago y Envío Términos:
|
|
| Cantidad de orden mínima: | el 1km |
| Detalles de empaquetado: | Tambor de madera |
| Tiempo de entrega: | 3-5 días, depende de cantidad de la orden |
| Condiciones de pago: | L/C, T/T, Western Union, Alipay |
| Capacidad de la fuente: | 4500 por mes |
|
Información detallada |
|||
| Lugar de origen: | Guangzhou, China | Marca del cable: | Jiqian |
|---|---|---|---|
| número de conductor: | ≥ 10 | Cettification: | ISO 9001/CE/ROHS/FCC |
| Fabricante: | sí | Solicitud: | De arriba |
| Envoltura externa: | PE | Número de fibra: | 2-288 |
| Temperatura del almacenamiento y del uso: | -40℃ a +70℃. | ||
| Alta luz: | Cable de fribra óptica autosuficiente de ADSS,Cable de fribra óptica de ISO9001 ADSS,cable de fribra óptica de los 250μm ADSS |
||
Descripción de producto
Jiqian SM al aire libre todo el palmo autosuficiente dieléctrico el 100m de ADSS 24 cables de Adss del cable óptico de Fibra de la base de la base 48

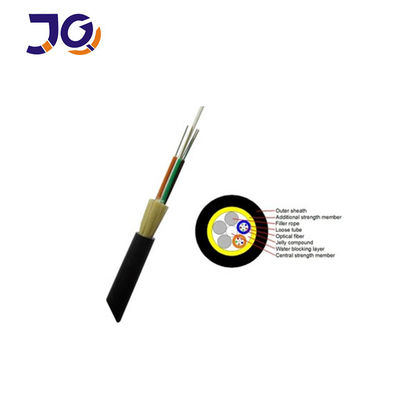

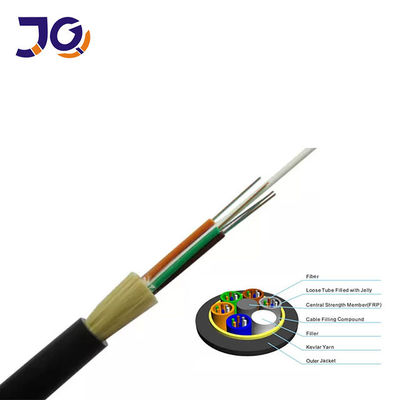

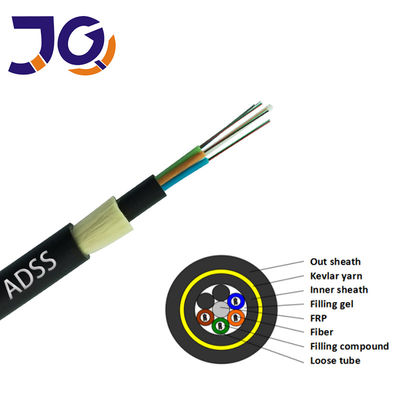

El cable de ADSS es flojamente tubo trenzado. Las fibras, los 250μm, se colocan en un tubo flojo hecho de los altos plásticos del módulo.
Los tubos se llenan de un compuesto de relleno hidrófugo. Los tubos (y los llenadores) se trenzan alrededor de un FRP
(Plástico reforzado fibra) como miembro de fuerza central no-metálico en una base compacta y circular del cable.
Después de que la base del cable se llene del compuesto de relleno. se cubre con la envoltura interna fina del PE (polietileno).
Después de la capa trenzada de aramid los hilados se aplican sobre la envoltura interna como miembro de fuerza,
el cable se termina con el PE o EN (anti-siguiendo) la envoltura externa.
Características
• Puede ser instalado sin el corte del poder
• Diámetro ligero y pequeño del cable, reduciendo el impacto del hielo, el viento y la carga en la torre y la ayuda
• El palmo grande, el palmo máximo es más de 1000 metros
• Tiene propiedades extensibles y características excelentes de la temperatura
• Esperanza de vida 30 años
Estructura y especificaciones técnicas ADSS-SJ (los 50-150M)
| Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
Rec. Máximo diario. (kN) |
Max Allowable Tensión de trabajo (kN) |
Rotura Fuerza (kN) |
Fuerza Miembro CSA (mm2) |
Módulo de (kN/mm2) |
Calor Extensión Coeficiente (x10- 6/K) |
Palmo conveniente Metro |
||||
| Chaqueta del PE | EN la chaqueta | B | C | D | ||||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Estructura y especificaciones técnicas ADSS-DJ (los 50-750M)
| Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
Rec. Máximo diario. (kN) |
Max Allowable Tensión de trabajo (kN) |
Rotura Fuerza (kN) |
Fuerza Miembro CSA (mm2) |
Módulo de (kN/mm2) |
Calor Extensión Coeficiente (x10- 6/K) |
Palmo conveniente Metro |
||||
| Chaqueta del PE | EN la chaqueta | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Característica óptica
|
Tipo de la fibra |
Atenuación (+20℃) |
Ancho de banda |
Abertura numérica |
Longitud de onda de atajo del cable óptico |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| los 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilómetro | ≥500MHz·kilómetro | NA 0.200±0.015 | --- |
| los 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilómetro | ≥500MHz·kilómetro | NA 0.275±0.015 | --- |
Uso: Gastos indirectos autosuficientes
