Cable de fribra óptica resistente del palmo OFC ADSS de la base los 500m de agua 48
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
Cantidad de orden mínima : | el 1km | Detalles de empaquetado : | Tambor de madera |
---|---|---|---|
Tiempo de entrega : | 3-5 días, depende de cantidad de la orden | Condiciones de pago : | L/C, T/T, Western Union, Alipay |
Capacidad de la fuente : | 4500 por mes |
Nombre de la marca: | Jiqian | Certificación: | ISO9001 ROHS CE-EMC FCC SDOC |
---|---|---|---|
Número de modelo: | Envoltura ADSS-doble |
Información detallada |
|||
Lugar de origen: | Guangzhou, China | Marca del cable: | Jiqian |
---|---|---|---|
número de conductor: | 24 corazones | Cettification: | ISO 9001 |
fabricante: | sí | Uso: | De arriba |
Envoltura externa: | PE | Número de fibra: | 2-288 |
Temperatura del almacenamiento y del uso: | -40℃ a +70℃. | ||
Alta luz: | cable de fribra óptica autosuficiente 24Core,Cable de fribra óptica autosuficiente del ISO 9001,ISO 9001 todo el cable de fribra óptica dieléctrico |
Descripción de producto

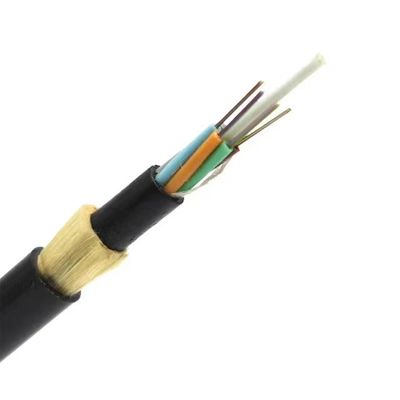

24 bases todo el cable óptico ADSS de la fibra doble autosuficiente dieléctrica de la envoltura

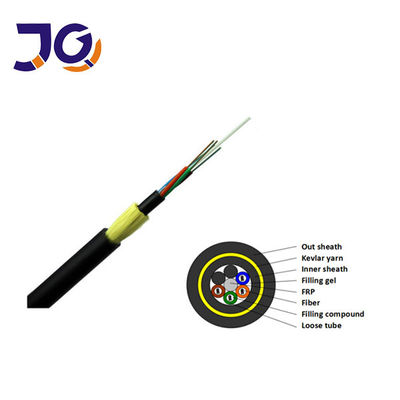

El cable óptico de ADSS adopta una estructura trenzada tubo flojo. La fibra óptica de los 250µm se forra en un tubo flojo hecho del alto material del módulo,
y el tubo flojo se llena del compuesto impermeable. El tubo flojo (y la cuerda de relleno) se tuerce alrededor de la base central na-metálico del refuerzo (FRP) para formar una base compacta del cable, y de los huecos en la base del cable se llenan de agua que bloquea la grasa. La base del cable se saca en una envoltura interna del polietileno (PE), después trenzó para fortalecer la fibra del aramid, y finalmente ha terminado por el polietileno (el PE)
El diseño de cable óptico de ADSS considera completamente la situación real de líneas eléctricas y es conveniente para diversos niveles de líneas de transmisión de alto voltaje de poder. Para las líneas eléctricas 10kV y 35kV, la envoltura del polietileno (PE) puede ser utilizada; para las líneas eléctricas 110kV y 220kV, el punto colgante del cable debe ser determinado calculando la distribución de la intensidad de campo eléctrico y (EN) la envoltura externa de seguimiento eléctrica debe ser utilizada. Al mismo tiempo, la cantidad de fibra del aramid y el proceso que trenza perfecto se diseñan cuidadosamente para cumplir los requisitos de uso de diversos palmos.
Características
• Puede ser instalado sin el corte del poder
• Diámetro ligero y pequeño del cable, reduciendo el impacto del hielo, el viento y la carga en la torre y la ayuda
• El palmo grande, el palmo máximo es más de 1000 metros
• Tiene propiedades extensibles y características excelentes de la temperatura
• Esperanza de vida 30 años
Estructura y especificaciones técnicas ADSS-SJ (los 50-150M)
Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
Rec. Máximo diario. (kN) |
Max Allowable Tensión de trabajo (kN) |
Rotura Fuerza (kN) |
Fuerza Miembro CSA (mm2) |
Módulo de (kN/mm2) |
Calor Extensión Coeficiente (x10- 6/K) |
Palmo conveniente Metro |
||||
Chaqueta del PE | EN la chaqueta | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Estructura y especificaciones técnicas ADSS-DJ (los 50-750M)
Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
Rec. Máximo diario. (kN) |
Max Allowable Tensión de trabajo (kN) |
Rotura Fuerza (kN) |
Fuerza Miembro CSA (mm2) |
Módulo de (kN/mm2) |
Calor Extensión Coeficiente (x10- 6/K) |
Palmo conveniente Metro |
||||
Chaqueta del PE | EN la chaqueta | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Característica óptica
Tipo de la fibra |
Atenuación (+20℃) |
Ancho de banda |
Abertura numérica |
Longitud de onda de atajo del cable óptico |
||||
---|---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
los 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilómetro | ≥500MHz·kilómetro | NA 0.200±0.015 | --- |
los 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilómetro | ≥500MHz·kilómetro | NA 0.275±0.015 | --- |
Uso: Gastos indirectos autosuficientes
FAQ
1, Q: ¿Es usted una fábrica o la compañía comercial?
: Somos una fábrica
2, Q: ¿Cuál es el MOQ?
: El MOQ del cable de fribra óptica es el 1km.
3.Q: ¿Qué marca de fibra usted utiliza?
: YOFC, Fiberhome, etc
4, Q: ¿Puede usted aceptar pequeña orden?
: Sí, la pequeña orden está disponible. Apoyamos el nuevo proyecto de nuestros clientes como sabemos que el negocio es siempre de pequeña orden.
5, Q: ¿Cuál es plazo de expedición?
: Plazo de expedición general es 5-7 días después de la orden confirmada. Depende de la cantidad de la orden.
¿6.Can usted suministrar productos y el logotipo modificados para requisitos particulares?
: Sí. Suministramos servicio del OEM.
¿7.What es sus condiciones de pago?
: Aceptamos T/T, L/C, Western Union, el depósito del 30% y el 70% antes del envío.
