Descripción de producto

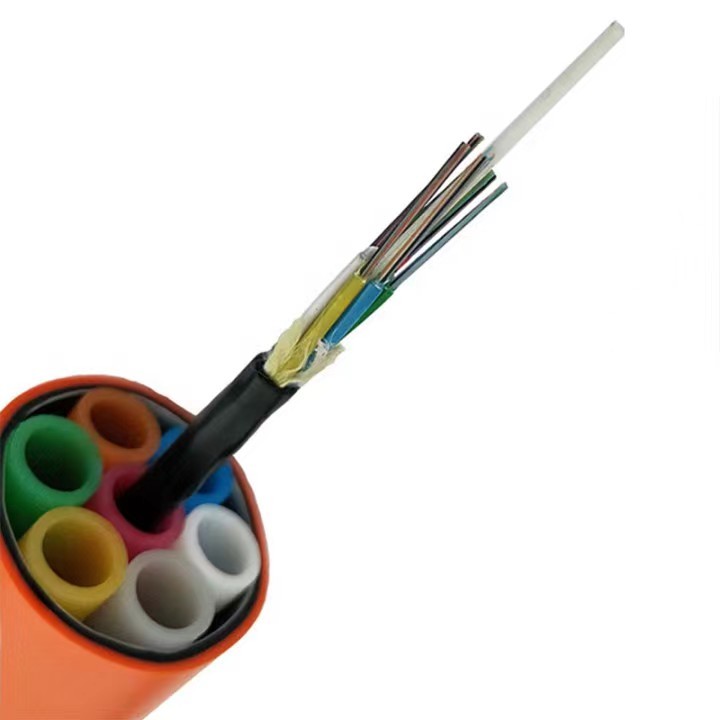

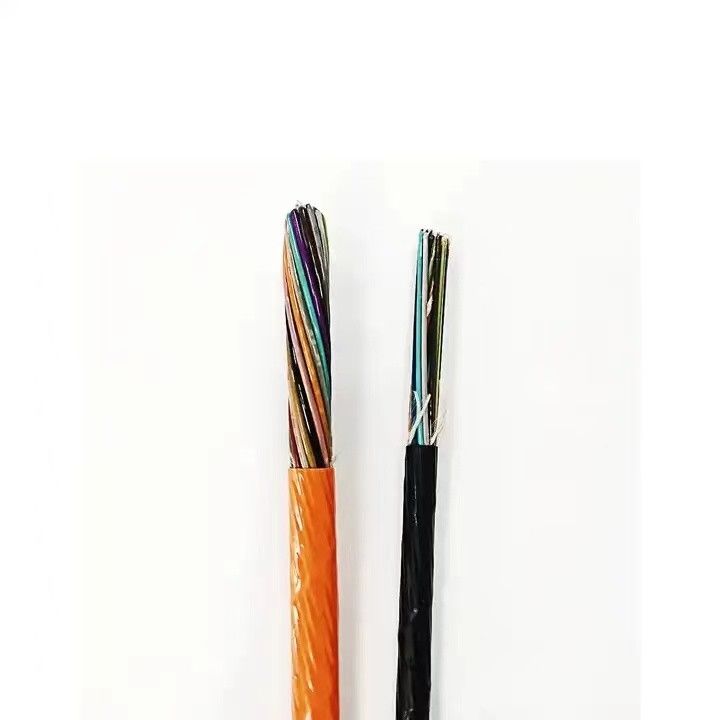

Cable Microducto Soplado por Aire de Tubo Suelto Trenzado GCYFY
Descripción del Producto
El Cable Microducto Soplado por Aire GCYFY está diseñado con una estructura de tubo suelto trenzado, proporcionando un rendimiento excepcional para las redes de comunicación modernas. Compacto, ligero y flexible, este cable está diseñado para su instalación en microductos utilizando tecnología de soplado por aire, lo que garantiza una implementación rápida, eficiente y rentable.
Cada tubo suelto contiene fibras ópticas de alta calidad protegidas con gel de bloqueo de agua, ofreciendo una excelente resistencia mecánica y una transmisión confiable incluso en entornos desafiantes. El diseño trenzado mejora la resistencia a la tracción, mientras que la cubierta exterior asegura la durabilidad y la resistencia contra la humedad y el estrés ambiental.
Con su alta densidad de fibra y diseño optimizado, el cable microducto GCYFY es la solución perfecta para FTTx, redes troncales, centros de datos y redes de área metropolitana donde se requiere transmisión de datos de alta velocidad y gran capacidad.
1. Modelo: GCYFY-96B1.3
2. Sección transversal del cable
Características Ópticas
| Artículo |
Especificación |
| Tipo de fibra |
G.652D |
| Atenuación |
|
| @ 1310 nm |
≤0.36 dB/km |
| @ 1383 nm |
≤0.35 dB/km |
| @ 1550 nm |
≤0.22 dB/km |
| @ 1625 nm |
≤ 0.30 dB/km |
| Longitud de onda de corte del cable (λcc) |
≤1260 nm |
| Longitud de onda de dispersión cero (nm) |
1300 ~ 1324 nm |
| Pendiente de dispersión cero |
≤0.092 ps/(nm2.km) |
| Dispersión cromática |
|
| @ 1288 ~ 1339 nm |
≤3.5 ps/(nm. km) |
| @ 1550 nm |
≤18 ps/(nm. km) |
| @ 1625 nm |
≤22 ps/(nm. km) |
| PMDQ |
≤0.2 ps/km1/2 |
| Diámetro del campo modal @ 1310 nm |
9.2±0.4 um |
| Error de concentricidad del núcleo |
≤0.6 um |
| Diámetro del revestimiento |
125.0±0.7 um |
| No circularidad del revestimiento |
≤1.0% |
| Diámetro del recubrimiento |
245±10 um |
| Prueba de tensión |
100 kpsi (=0.69 Gpa), 1% |
Color de la fibra y el tubo
Características
El microcable de aire soplado retorcido de cubierta suelta GCYFY adopta un refuerzo no metálico y una estructura sin armadura, que se puede remolcar o soplar por aire en el tubo protector exterior que se ha tendido, y luego soplar por aire. El método de tendido rompe la limitación de la tecnología de tendido de cables de tuberías existente, mejora la eficiencia de utilización de la tubería y es fácil de expandir
CableParámetros
|
Núcleos
|
Núcleos/tubo
|
Diámetro FRP (mm)
|
Grosor de la cubierta (mm)
|
Aprox. diámetro total
(mm)
|
Aprox.
peso (kg/km)
|
| 12 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 24 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 48 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 72 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 96 |
12 |
2.5 |
0.5±0.1 |
6.6 |
38 |
Características Ambientales
| Temperatura de trabajo |
-35oC ~ +70oC |
| Temperatura de almacenamiento y transporte |
-35oC~ +70oC |
| Temperatura de instalación |
-15oC~ +60oC |
Aplicaciones
• El cable se puede utilizar como cable de bajada de segmentos de alimentación en redes FTTH y se puede tender por soplado de aire para conectar el punto de ramificación con el punto de acceso para los suscriptores. El cable también es aplicable en redes troncales, redes de área metropolitana y redes de acceso.
Longitud de entrega
• Longitud estándar: 2.000 m; también hay otras longitudes disponibles.
Preguntas frecuentes
P1: ¿Cuál es la aplicación del cable microducto soplado por aire GCYFY?
A: Se utiliza principalmente para FTTx, redes troncales, centros de datos y redes de área metropolitana, ofreciendo alta densidad de fibra e instalación rápida.
P2: ¿Cómo se instala el cable?
A: El cable GCYFY está diseñado para la instalación por soplado de aire en microductos, lo que permite una implementación rápida, flexible y rentable.
P3: ¿Cuáles son las ventajas de la estructura de tubo suelto trenzado?
A: Proporciona una excelente resistencia mecánica, flexibilidad y protección de las fibras, lo que garantiza un rendimiento de transmisión estable.
P4: ¿Es el cable resistente al agua?
A: Sí, los tubos sueltos están llenos de gel de bloqueo de agua para evitar la penetración de humedad y proteger las fibras.
P5: ¿Qué recuentos de fibra están disponibles?
A: Las opciones comunes incluyen 24, 48 y 96 núcleos, pero se pueden proporcionar recuentos de fibra personalizados según los requisitos del proyecto.
P6: ¿Ofrecen servicio OEM?
A: Sí, admitimos pedidos OEM y podemos imprimir su logotipo o etiqueta en los productos y el embalaje.
P7: ¿Puedo obtener muestras antes de la compra al por mayor?
A: Absolutamente, los pedidos de muestra están disponibles para pruebas y evaluación de calidad.
