Cable de fibra óptica aérea ADSS de doble cubierta de HDPE para exteriores con hilos de aramida de múltiples núcleos

Minimum Order Quantity : 10km Packaging Details : Wooden drum or Customized
Delivery Time : about 12 working days Payment Terms : T/T, Western Union,Alipay
Supply Ability : 800KM per day
Place of Origin: Guangzhou China Nombre de la marca: JQ or customerized
Certificación: ISO9001 CE FCC ROHS Model Number: ADSS-12/24/48 /96 hilos

Información detallada

Application: outdoor overhead fiber counts: 4-144 cores
span: 80m 100m 200m or customerized fiber per tube: 4/6/8/12/24 Cores
OEM: acceptable strength number: Fiber rainforce plastics (FRP) Aramid Yarn
structure: Stranded Loose Tube with filler (if needed) jacket color: Black, Blue, Grey, Customized, Green
Operating temperature: -40℃ to +80℃ Fiber type: G652D, OM3, G657A, 50/125
Fiber Grade: G.652D, G.657A1, G.657A2, G.657B3 Strengthen Core: FRP
Strength Member: Steel Messenger Wire/FRP Tensile Strength: 1000N (Short-term)/ 600N (Long-term)
Armoring: Steel wire Mode Field Diameter: 1310nm 9.2±0.4μm
Single Armour Material: Corrugated aluminium tape Out Color: blue\Customized
Number Of Conductors: 2,4,8,12,24,48,96 Iber Material: single mode G652 G655 G657
Sheath: PVC,LSZH Outdoor: Outdoor Fiber Optic Cable
Transport Package: Wooden Drum Laying Methods: Aerial
Water Blacking Material: Water Blocking Tape
Resaltar:

Cable de fibra óptica con cubierta de HDPE para exteriores

,

Cable de fibra óptica aérea ADSS

,

Cable de fibra con hilos de aramida de múltiples núcleos

Descripción de producto

Descripción general del cable de fibra óptica ADSS

El cable de fibra óptica ADSS (All-Dielectric Self-Supporting, autoportante totalmente dieléctrico) está diseñado para ser instalado sin la necesidad de componentes metálicos conductores, lo que le permite soportar su propio peso entre estructuras. Es adecuado tanto para fibras monomodo como multimodo, con configuraciones disponibles para hasta 144 fibras.

Comúnmente utilizado para instalaciones aéreas, desde enlaces de poste a edificio hasta conexiones de larga distancia de ciudad a ciudad, los cables ADSS son ideales para aplicaciones de conductos en redes locales, bucles de campus y despliegues en planta exterior. El sistema de cableado completo, que incluye accesorios de suspensión, herrajes de extremo muerto y cierres de terminación, garantiza un rendimiento de alta fiabilidad para un circuito de transmisión completo.

Características principales

  • Se puede instalar sin apagar las líneas eléctricas.

  • Excelente rendimiento anti-tracking (AT), con un voltaje de cubierta operativo máximo de hasta 25 kV.

  • El diseño ligero y de pequeño diámetro minimiza la carga de viento y hielo en torres y postes.

  • Capaz de instalación de larga distancia, hasta 1000 m entre soportes.

  • Alta resistencia a la tracción y amplia tolerancia a la temperatura.

  • Larga vida útil de hasta 30 años.

Aplicaciones

  • LAN, WAN y redes de área metropolitana

  • Despliegues FTTH y FTTX

  • Sistemas CATV y GPON/EPON

  • Centros de datos y transmisión de banda ancha

  • Terminación de dispositivos activos

  • Redes de área metropolitana y local

  • Redes de procesamiento de datos

  • Conexiones de equipos de prueba

  • Cableado de instalaciones

  • Infraestructura de red de área amplia




Estructura y especificaciones técnicas



1.Cubierta única ADSS

recuento de fibras estructura fibra por tubo

diámetro del tubo holgado

(MM)

Diámetro FRP/almohadilla (mm) Grosor de la cubierta exterior (mm) Ref. Exterior
Diámetro
(mm)
Ref. Peso
(kg/km)
Cubierta PE Cubierta AT
4 1+6 4 1.85 2.0/2.0 1.7±0.1 9.8 83 93
6 1+6 6 1.85 2.0/2.0 1.7±0.1 9.8 83 93
8 1+6 4 1.85 2.0/2.0 1.7±0.1 9.8 83 93
12 1+6 6 1.85 2.0/2.0 1.7±0.1 9.8 83 93
24 1+6 6 2.0 2.0/2.0 1.7±0.1 9.8 86 96
48 1+6 12 2.0 2.0/2.0 1.7±0.1 10.0 89 99
72 1+6 12 2.2 2.0/2.0 1.7±0.1 10.5 99 109
96 1+8 12 2.2 2.0/3.4 1.7±0.1 12.0 124 136
144 1+12 12 2.2 3.0/7.2 1.7±0.1 15.2 176 189



Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener especificaciones más detalladas,

póngase en contacto con nuestros vendedores.



2. Cubierta doble ADSS



recuento de fibras estructura fibra por tubo

diámetro del tubo holgado

(MM)

Diámetro FRP/almohadilla (mm) Grosor de la cubierta exterior (mm) Ref. Exterior
Diámetro
(mm)
Ref. Peso
(kg/km)
Cubierta PE Cubierta AT
4 1+6 4 1.85 2.0/2.0 1.7±0.1 12.0 125 135
6 1+6 6 1.85 2.0/2.0 1.7±0.1 12.0 125 135
8 1+6 4 1.85 2.0/2.0 1.7±0.1 12.0 125 135
12 1+6 6 1.85 2.0/2.0 1.7±0.1 12.0 125 135
24 1+6 6 2.0 2.0/2.0 1.7±0.1 12.0 128 138
48 1+6 12 2.0 2.0/2.0 1.7±0.1 12.5 130 140
72 1+6 12 2.2 2.0/2.0 1.7±0.1 13.2 145 155
96 1+8 12 2.2 2.0/3.4 1.7±0.1 14.5 185 195
144 1+12 12 2.2 3.0/7.2 1.7±0.1 16.5 212 228



Consejos: todas las especificaciones de la tabla anterior son datos aproximados, para obtener especificaciones más detalladas,

póngase en contacto con nuestros vendedores.





Tipo de fibra

Atenuación

(+20℃)

Ancho de banda

Longitud de onda de corte del cable óptico

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652 --- --- ≤0.36dB/km ≤0.22dB/km --- --- ≤1260nm
G.655 --- --- ≤0.40dB/km ≤0.23dB/km --- --- ≤1450nm
50/125µm ≤3.3dB/km ≤1.2dB/km --- --- ≥500MHz·km ≥500MHz·km ---
62.5/125µm ≤3.5dB/km ≤1.2dB/km --- --- ≥200MHz·km ≥500MHz·km ---




Muestra de imagen de detalles



Cable de fibra óptica aérea ADSS de doble cubierta de HDPE para exteriores con hilos de aramida de múltiples núcleos 0

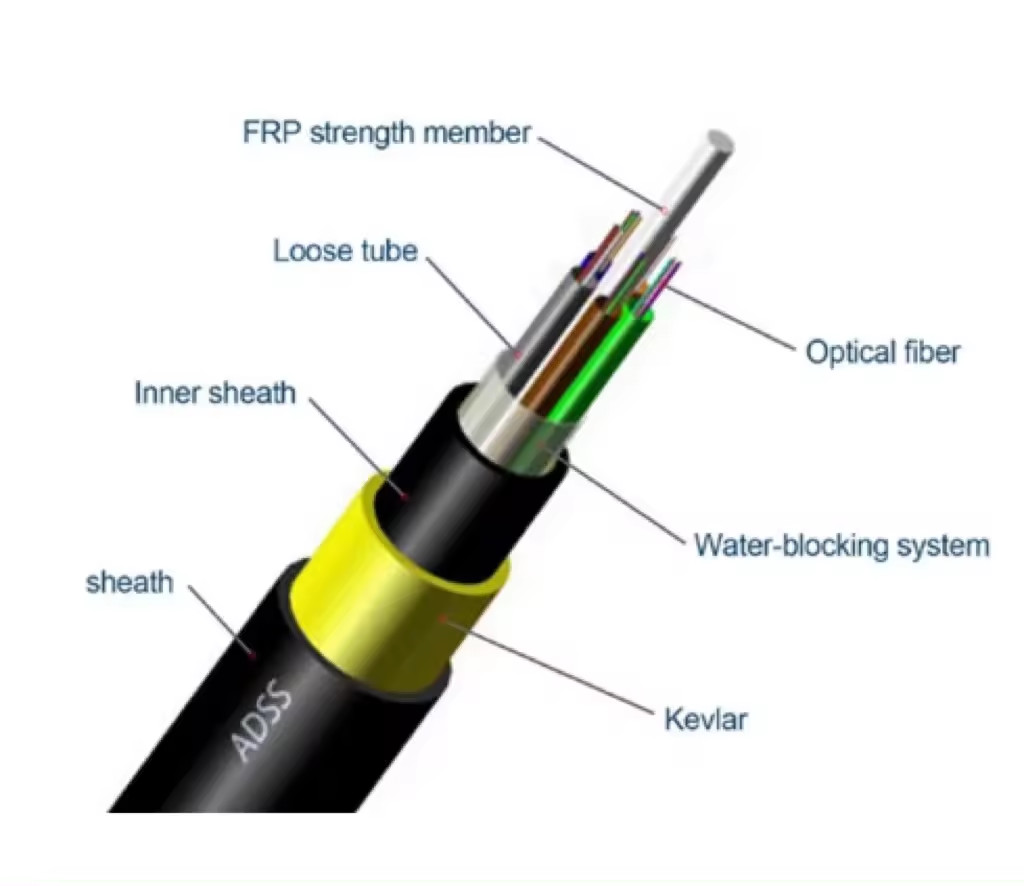

                                                 cable de fibra ADSS de cubierta única



Cable de fibra óptica aérea ADSS de doble cubierta de HDPE para exteriores con hilos de aramida de múltiples núcleos 1

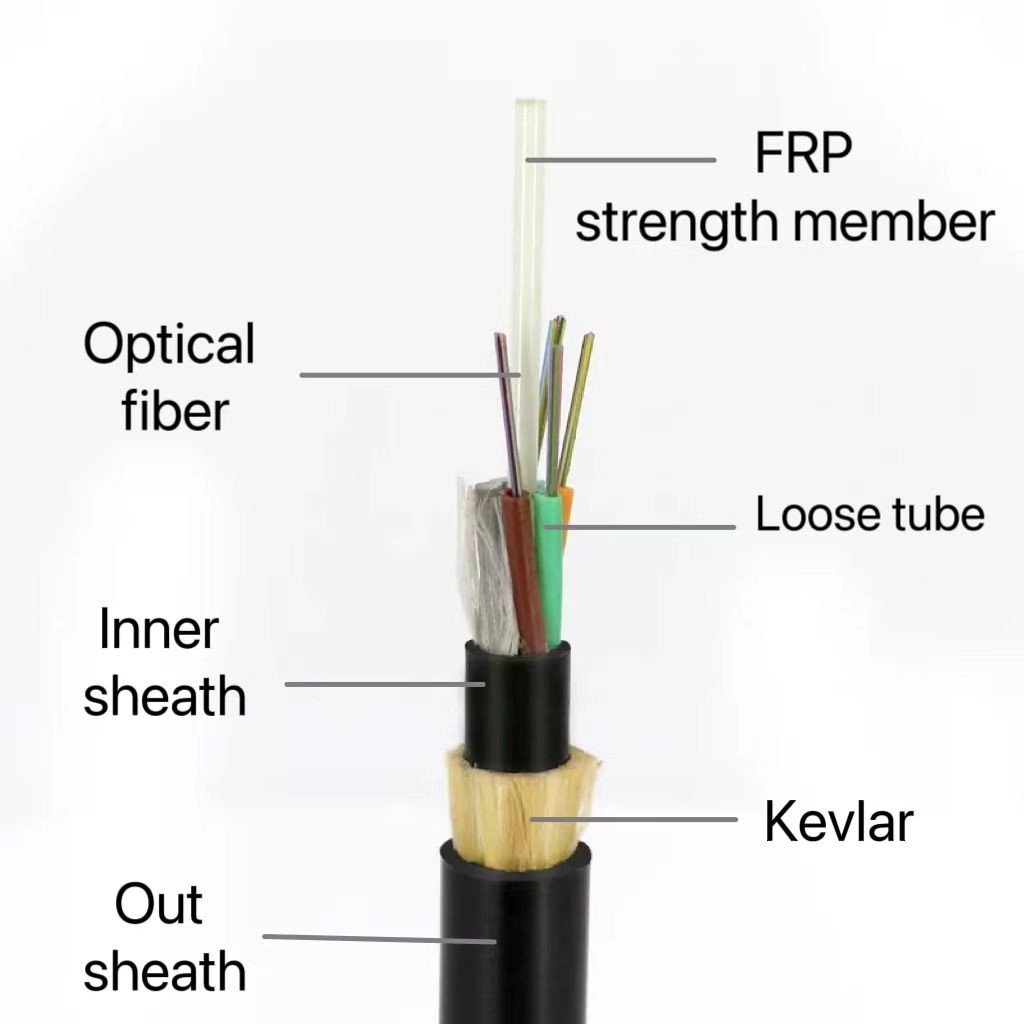

                                               cable de fibra óptica ADSS de doble cubierta

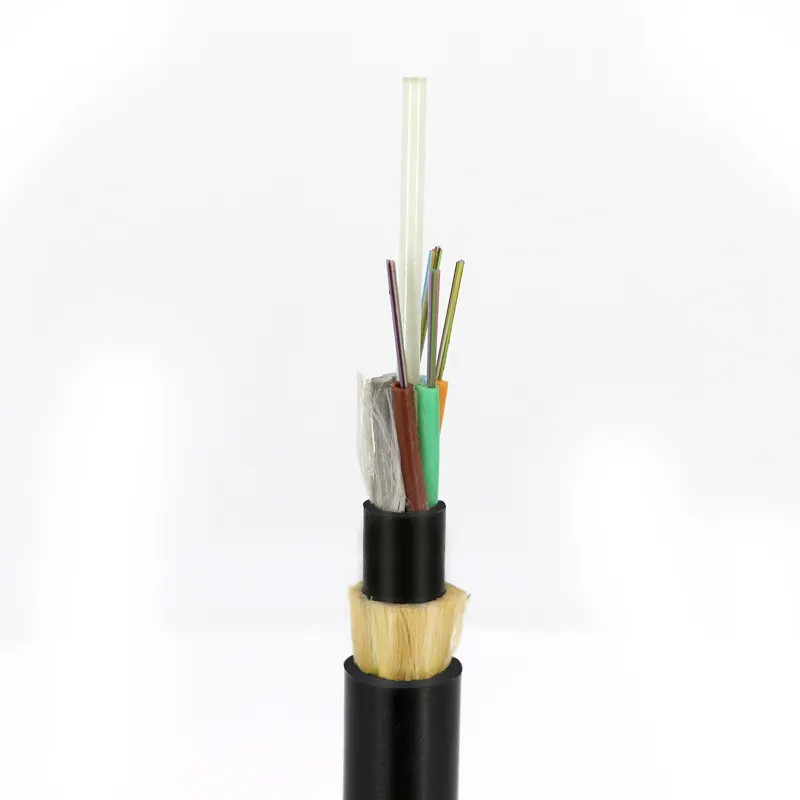

Cable de fibra óptica aérea ADSS de doble cubierta de HDPE para exteriores con hilos de aramida de múltiples núcleos 2







Embalaje:

Cable de fibra óptica aérea ADSS de doble cubierta de HDPE para exteriores con hilos de aramida de múltiples núcleos 3



1. ¿Es usted un proveedor directo de fábrica?
Sí. Somos un fabricante profesional de cables especializado en cables de fibra óptica, cables de conexión MPO y latiguillos de fibra óptica. Nuestros productos se exportan a Europa, Sudamérica y varias otras regiones.

2. ¿Cuáles son sus principales productos?
Nuestra gama incluye cables de fibra óptica para exteriores e interiores, cables de bajada FTTH, cables ADSS, latiguillos blindados para interiores y latiguillos ópticos en configuraciones SC, LC, FC, ST, MTP y MPO.

3. ¿Cuál es el período de garantía del producto?
Ofrecemos una garantía de 20 años para los cables de fibra óptica.

4. ¿Tiene certificados de materias primas?
Sí. Mantenemos asociaciones a largo plazo con proveedores de materias primas con certificación ISO9001 y RoHS.
