Inicio ProductosCuadro 8 cable de fribra ópticaFigura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Contactar ahora

Figura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas

Cantidad de orden mínima : 1KM
Lugar de origen: Guangzhou, China Nombre de la marca: JQ
Certificación: ISO9001 Número de modelo: El valor de las pérdidas de crédito se calculará en función de las pérdidas de crédito.

Información detallada
Diámetro de la fibra: 9/125 μm Radius de flexión: 20D
El chaqueta: El PE UV Diámetro del revestimiento: 125.0 ± 0.1
Sistema de bloqueo de agua: Compuesto de relleno Uso del cable: En exteriores
Diámetro exterior: 7.0 mm-9.0 mm El auto-sostenimiento: Cables de acero en rosca/cables de acero
Miembro de la fuerza: Cuerdas de poliéster
Resaltar:

9.0mm Figura 8 Cables de fibra óptica

,

Cables de fibra óptica autoportantes

Descripción de producto

4 núcleo 6 núcleo 12 núcleo Figura 8 Cables de fibra óptica con alambre de acero Mini Figura 8 Cable Gyxtc8y Gyxtc8a

Descripción del producto

Figura 8 Cables de fibra óptica
  • Auto-sostenido:El cable de fibra óptica de la figura 8 está diseñado para ser autoportante, eliminando la necesidad de hardware o estructuras adicionales.
  • Acero en rosca:El cable se refuerza con alambre de acero, proporcionando una alta resistencia y soporte para las instalaciones aéreas.
  • En el caso de los productos de la categoría 220, el valor de las sustancias enumeradas en el punto 1 se calculará en función de las condiciones siguientes:El cable está revestido con material UV PE, que proporciona una excelente protección contra las duras condiciones climáticas y la radiación UV.
  • El material utilizado para la fabricación de los productos de la partida 9A004 incluye:El cable está blindado con cinta de aluminio o cinta de acero, lo que proporciona una protección adicional contra roedores, humedad y otros factores externos.

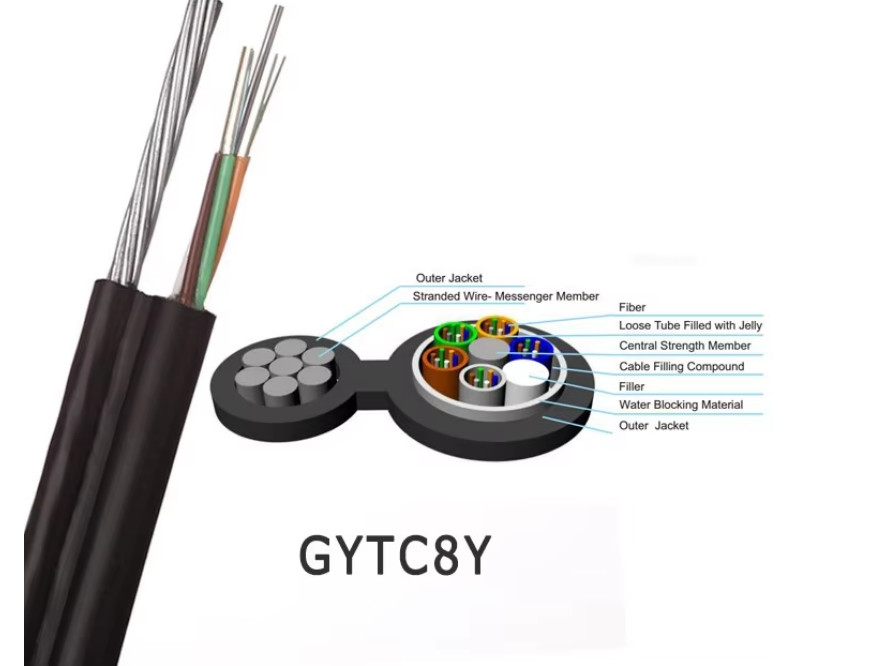

Figura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas 0

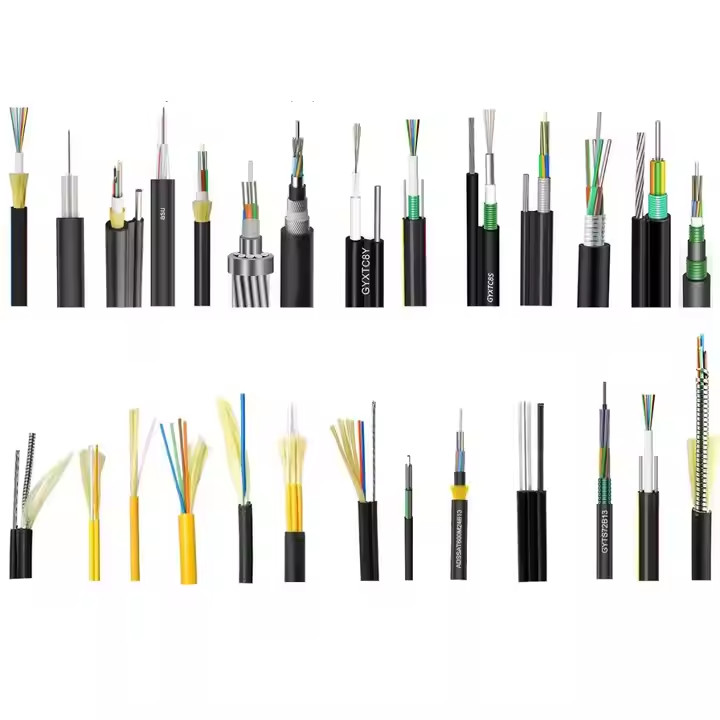

Figura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas 1

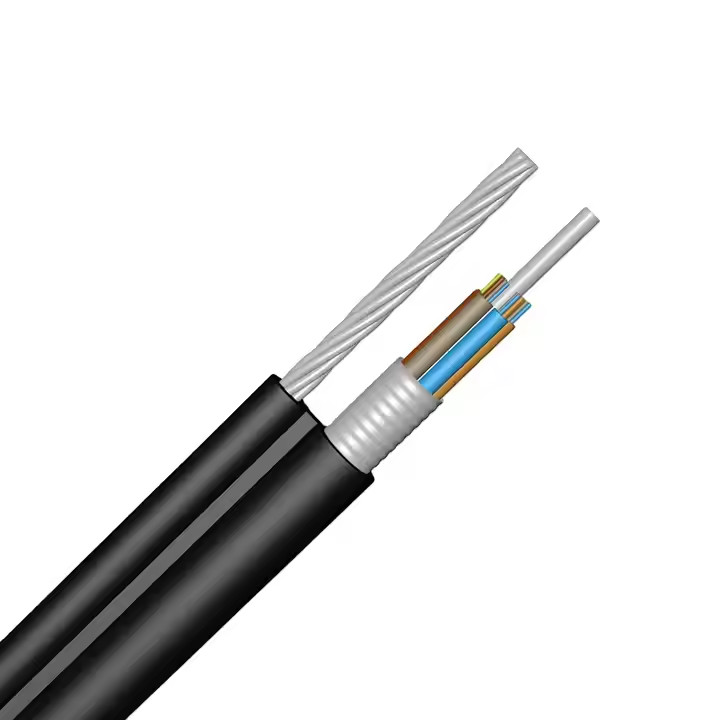

Figura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas 2



Estructura y parámetros del cable
Fibras
Número
Cables de acero galvanizado
Diámetro
En suelto
el tubo
espesor de la vaina
(nominal*)
Conectar
Dimensión
Dimensión del cable
H y H
(nominal**)
Peso
(aproximadamente)
En el caso de los
En el caso de los
En el caso de los
En el caso de los
En el caso de los
En kg/km
6
1.6
2.5
1.5
1.5 por 1.5
6.8 por 11.5
70
12
1.6
3
1.5
1.5 por 1.5
7.4 por 12.0
77



* El grosor nominal de la vaina puede tener una tolerancia de ± 0,2 mm.
** La dimensión nominal del cable puede tener una tolerancia de ± 0,5 mm.

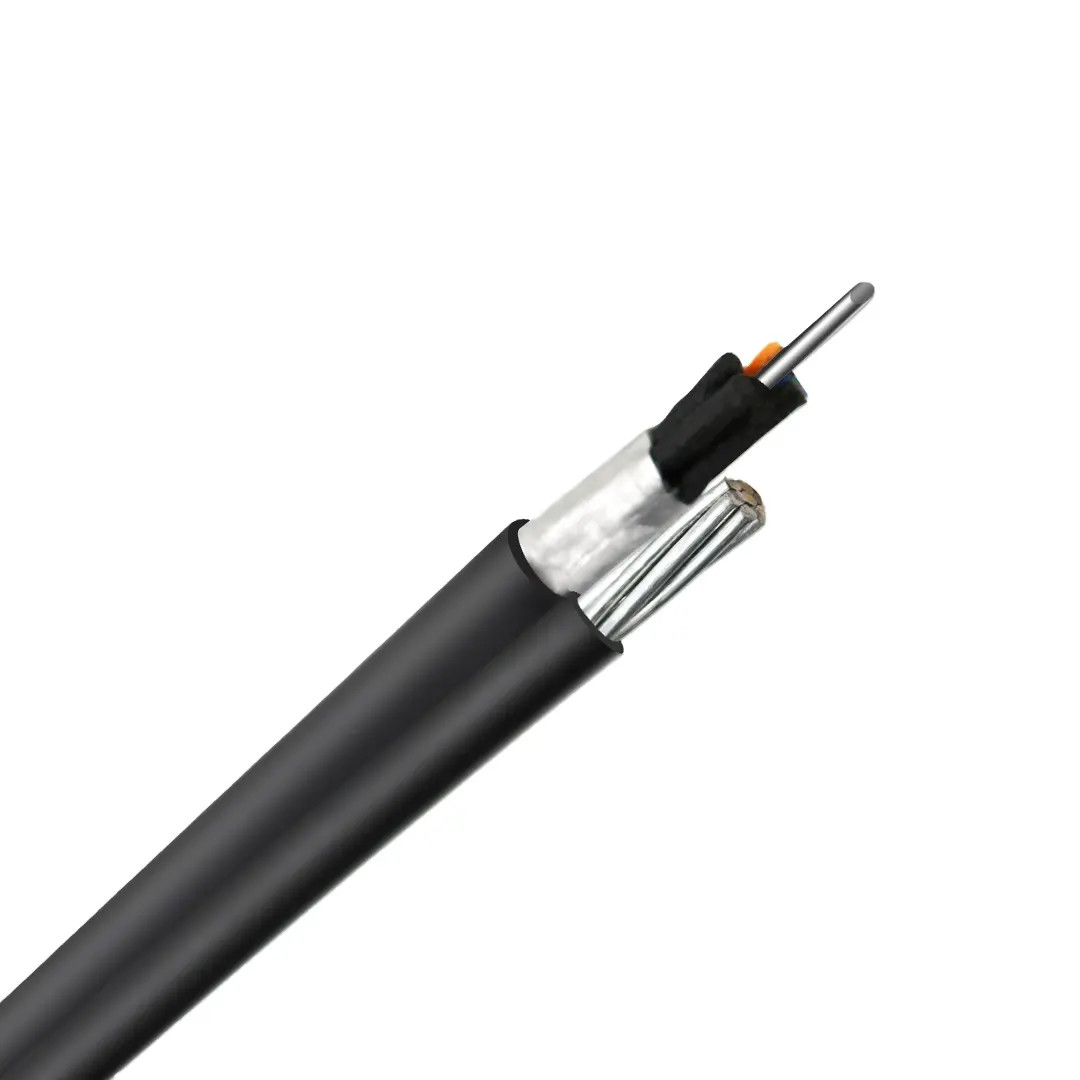

 Figura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas 3



Rendimiento de la fibra óptica
El rendimiento de la fibra óptica cableada (ITU-T Rec. G.652D)

Tipo de cable
Número de fibras
Max.Fibra en los tubos
Peso del cable en kg/km
Diámetro del cable ((mm)
Resistencia a la tensión a largo/corto plazo N
Resistencia al aplastamiento a largo/corto plazo N/100MM
GYXTC8S 2 ~ 8
Entre 2 y 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10 ~ 12
10 ~ 12
12
121
8.3 por 17.0
2000/6000
300/1000
S/N
Punto de trabajo
Método de ensayo
Condición de aceptación
1
Resistencia a la tracción IEC 794-1-E1
_Carga: 5,0KN _Largura del cable bajo carga: 50 m
- Tiempo de carga: 1 minuto
- Cambio de pérdida £ 0.1 dB @1550 nm
- No hay ruptura de fibra ni daño en la vaina.
2
Prueba de aplastamiento
Se aplican los siguientes requisitos:
- Carga: 1,0KN/100 mm
- Tiempo de carga: ≥ 1 minuto.
- Cambio de pérdida £ 0.1 dB @1550 nm
- No hay ruptura de fibra ni daños en la vaina.
3
Resistencia al impacto
Se aplican los siguientes requisitos:
- Puntos de impacto: 3
- Tiempos por punto: 1
- Energía de impacto: 4,5 Nm
- Radio de la cabeza del martillo: 12,5 mm
- Cambio de pérdida £ 0.1 dB @1550 nm
- No hay ruptura de fibra ni daño en la vaina.
4
Doblaje repetido
Se aplican los siguientes requisitos:
- Radius de flexión: 20 x el cable
- Carga: 150 N
- Velocidad de flexión: 3 segundos por ciclo
- Número de ciclo: 30
- Cambio de pérdida £ 0.1 dB @1550 nm
- No hay ruptura de fibra ni daño en la vaina.
5
Torsión
Se aplican los siguientes requisitos:
- longitud: 1 m
- Carga: 150 N
- Ángulo de giro: ± 90°
- Velocidad de torsión: 1 min/ciclo
- Número de ciclo: 10
- Cambio de pérdida £ 0.1 dB @1550 nm
- No hay ruptura de fibra ni daño en la vaina.
6
Prueba de penetración del agua
Se aplicará la norma IEC 794-1-F5B.
- Altura del agua: 1 m
- longitud de la muestra: 3 m
- Tiempo de prueba: 24 horas
- No habrá fugas de agua desde el extremo opuesto del cable.
7
Prueba de ciclo de temperatura
Se aplican los siguientes requisitos:
- Paso de temperatura:
+20oC→-40oC→+70oC →+20oC
- Tiempo de cada paso: 12 horas
- Número de ciclos: 2
- Cambio de pérdida £ 0,05 dB/km@1550 nm
- No hay ruptura de fibra ni daño en la vaina.
8
Flujo compuesto
Se aplican los siguientes requisitos:
- longitud de la muestra: 30 cm
- Temperatura: 70 °C ± 2 °C
- Tiempo: 24 horas
- No hay flujo compuesto.
Número de modelo
Se aplicará el método de cálculo de las pérdidas.
Estructura
Unidad
Parámetro
Número de fibras
las fibras
4 ~ 30
32 ~ 60
Entre 62 y 72
74 ~ 84
86 ~ 96
El elemento
- ¿Qué quieres decir?
5
6
7
8
Diámetro del tubo suelto
En el caso de los
1.75
2.05
2.05
2.1
2.1
Las demás partidas de los productos de la partida 85
- ¿Qué quieres decir?
6
12
12
El elemento de resistencia central/envuelco de PE (si es necesario)
En el caso de los
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Diámetro del cable (Nom.)
En el caso de los
9.1
9.9
10.5
11.2
11.8
Peso (aprox.)
En kg/km
133
152
175
180
190

Parámetros técnicos:

Nombre del producto
Se aplicarán las siguientes medidas:
Tipo de fibra
G652D/ G657A
Color de las fibras
Amarillo/Agua/Rojo rosa/Negro/Blanco o personalizado
Aplicación
Red de comunicación, antena, enterrado directo, conducto, ect.
Cuota de producción
1000 metros
Tiempo de entrega
Dentro de 15 días o por negociación
Pago
Paypal / TT / DP o negociación
Transporte marítimo
Transporte expreso/carga marítima/carga aérea/transporte terrestre

*Duración estándar: 1000 m;Otra longitud disponible
* Lo anterior es sólo una sugerencia para la carga de contenedores, por favor consulte a nuestro departamento de ventas para la cantidad específica

Embalaje y envío:

Embalaje y envío

Figura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas 4

Figura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas 5



Figura 8 Cable de fibra óptica con cinta de aluminio / cinta de acero Diseño blindado y auto-sustentado para condiciones climáticas adversas 6
