Descripción de producto

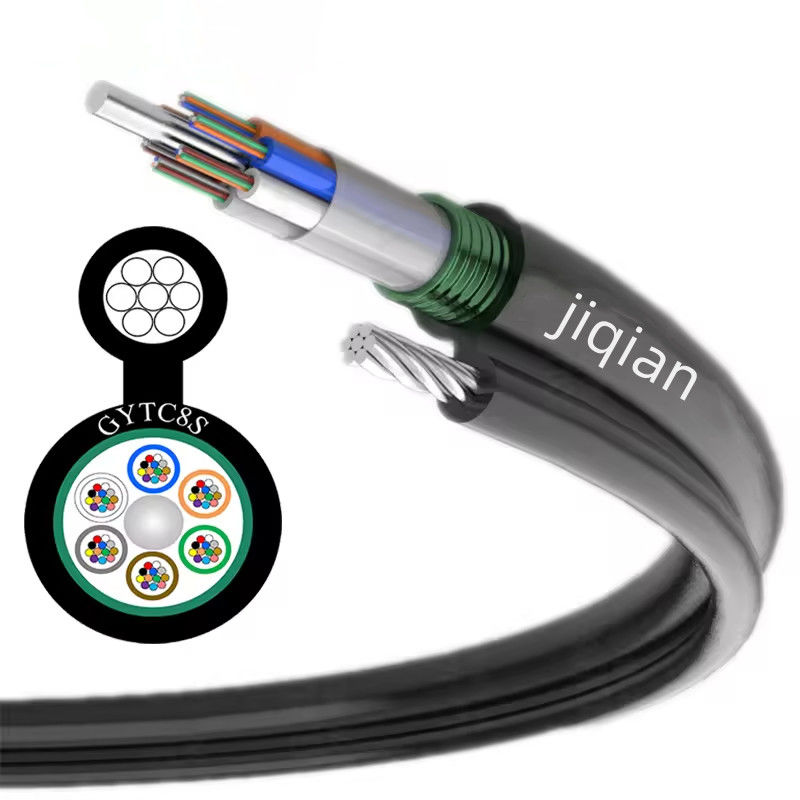

Figura 8 Cable de fibra óptica autoportante GYTC8S
Descripción del producto:

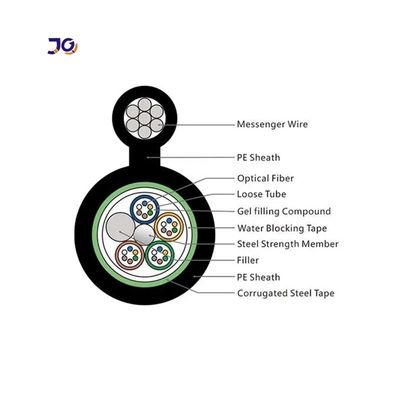

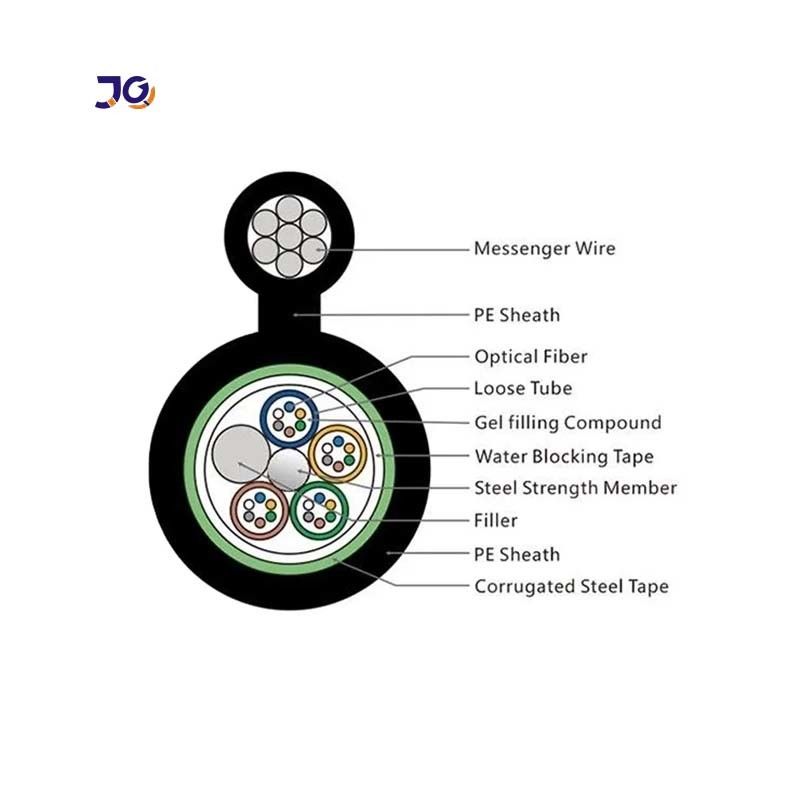

La estructura del cable óptico GYTC8S consiste en colocar una cinta de fibra óptica de un solo modo o de varios modos en una manga suelta hecha de material de poliéster de alto módulo,y la manga está llena de compuestos a prueba de aguaEl centro del núcleo del cable es un núcleo de refuerzo metálico.El hueco en el núcleo del cable se llena con un relleno que bloquea el aguaDespués de que el cinturón de acero recubierto de plástico (PSP) se envuelve verticalmente, se integra con el alambre de acero en una envoltura de polietileno de 8 formas en un cable.Este producto se utiliza para la colocación de piezas en pie de rodamiento.
Características
1- estructura de cable de suspensión aérea autoportante de acero inoxidable o cobre electroplacado.
2- Relleno de aceite, estructura de manga suelta de tubo de múltiples haces, refuerzo central de refuerzo, blindaje de cinturón de acero.
Tiene buenas propiedades mecánicas y medioambientales.
--- El alambre de acero utilizado como elemento de resistencia central
--- Compuesto de llenado de tubos sueltos
-- 100% de llenado del núcleo del cable
--- PSP que mejora la resistencia a la humedad
Características ópticas
| Las partidas |
Unidad |
Especificación |
| G652D |
| Diámetro del campo de modo |
1310 nm |
¿ Qué es eso? |
9.2±0.4 |
| 1550 nm |
¿ Qué es eso? |
10.4±0.5 |
| Diámetro del revestimiento |
¿ Qué es eso? |
124.8±0.7 |
| Revestimiento no circular |
% |
No más0.7 |
| Error de concentración del revestimiento del núcleo |
¿ Qué es eso? |
No más0.5 |
| Diámetro del revestimiento |
¿ Qué es eso? |
245±5 |
| No circularidad del revestimiento |
% |
No más6.0 |
| Error de concentración de revestimiento-revestimiento |
¿ Qué es eso? |
No más12 |
| longitud de onda de corte del cable |
nm |
acc≤1260 |
| El valor de las emisiones de CO2 se calculará en función de las emisiones de CO2 de los vehículos. |
1310 nm |
No se aplican los requisitos siguientes: |
No más0.36 |
| 1550 nm |
En dBkm |
No más0.22 |
Parámetros técnicos
| Modelo de fibra |
G.652D |
| Diseño ((Miembro de fuerza + tubo y relleno) |
1 + 5 |
| Miembro de la Fuerza Central |
El material |
Acero de alambre |
| Diámetro ((+0,05) mm |
1.5 |
| LooseTube es un juego de palabras. |
El material |
PBT |
| Diámetro ((+0,06) mm |
2 |
| espesor ((+0,03) mm) |
0.32 |
| El Max.CoreNO./Tube |
12 |
| Cuerdas de relleno |
El material |
El HDPE |
| El color |
Blanco |
| Diámetro ((+0,06) mm |
2.1 |
| Miembro de la fuerza del hilo |
El material |
Acero galvanizado |
| El tipo |
φ0,9x3 |
| Capa de blindaje |
El material |
Cintas de acero |
| Cubierta exterior1 |
El material |
El MDPE |
| espesor ((+0,03) mm) |
1. |
| Cubierta exterior1 |
El material |
El MDPE |
| El espesor ((40.03) mm |
1.8 |
| Diámetro del cable ((土0.2) mm |
9.5*17.8 (nominal) |
| Peso del cable ((+10) kg/km |
160 (nominal) |
| Min. instalación/N |
1500 |
| Atenuación |
1310 nm |
0.35 dB/KM |
| 1550 nm |
0.21 dB/KM |
| Radios de inclinación mínimos |
Sin tensión |
10.0*Cableφ |
| Bajo la máxima tensión |
20.0xCableφ |

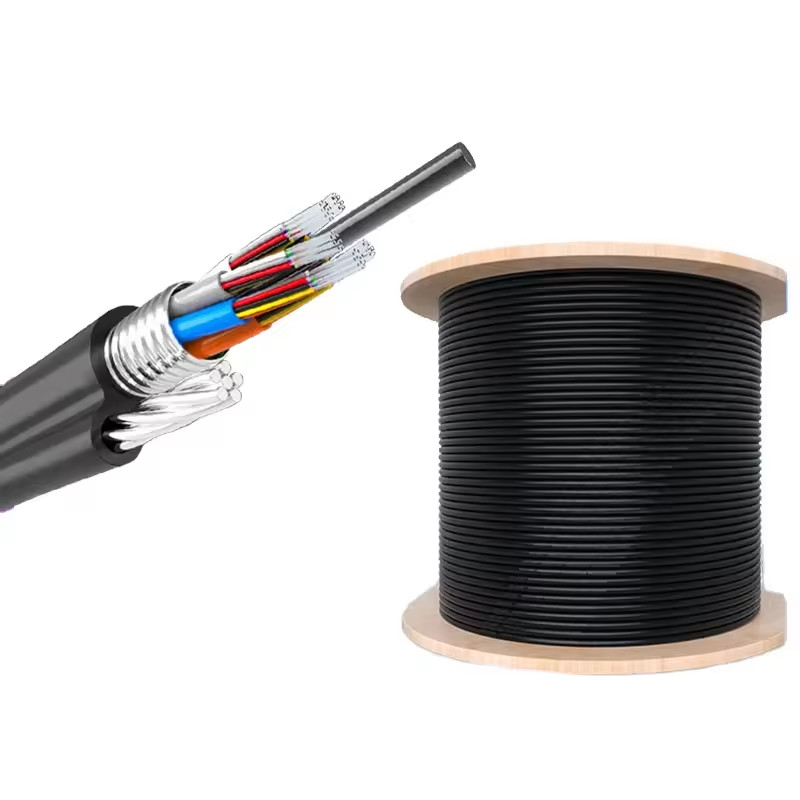

Muestra de imágenes
Envasado
• Tambor de madera con cable estándar
• Largo del carrete estándar: 2/3km/carrete, también está disponible otro largo
Preguntas frecuentes
1- ¿Es usted el verdadero fabricante?
Somos el verdadero fabricante con 15 años de historia.
2¿Puede aceptar pedidos pequeños?
Sí, el pedido pequeño está disponible.Apoyamos el nuevo proyecto de nuestros clientes ya que sabemos que el negocio siempre es de pequeño pedido.
3¿Cuál es su período de garantía?
25 años para el cable de fibra óptica
4¿Cuál es su plazo de entrega?
Por lo general, entre 3 y 5 días hábiles
6¿Puede suministrar productos personalizados y logotipo?
- Sí. Suministramos servicio OEM y ODM. Puede enviarnos su dibujo.
