24 48 96 Núcleo aéreo autoportante Figura 8 Cable de fibra óptica de modo único G652d blindado GYTC8S GYTC8A

Descripción de producto

Figura 8 Cable de fibra óptica Gytc8a Gytc8s

Especificación del cable
Nombre del artículo:cable GYTC8S
Modo óptico:Modo único/múltimodo
Diámetros de las fibras:G652, G655, 50/125μm, 62,5/125μm
Número total de fibras:2-144
Radius de curvatura (estático/dinámico): 10D/20D
Vida activa: Más de 25 años

Aplicación

Autoportante aéreo,red local,red local,comunicación de red de larga distancia

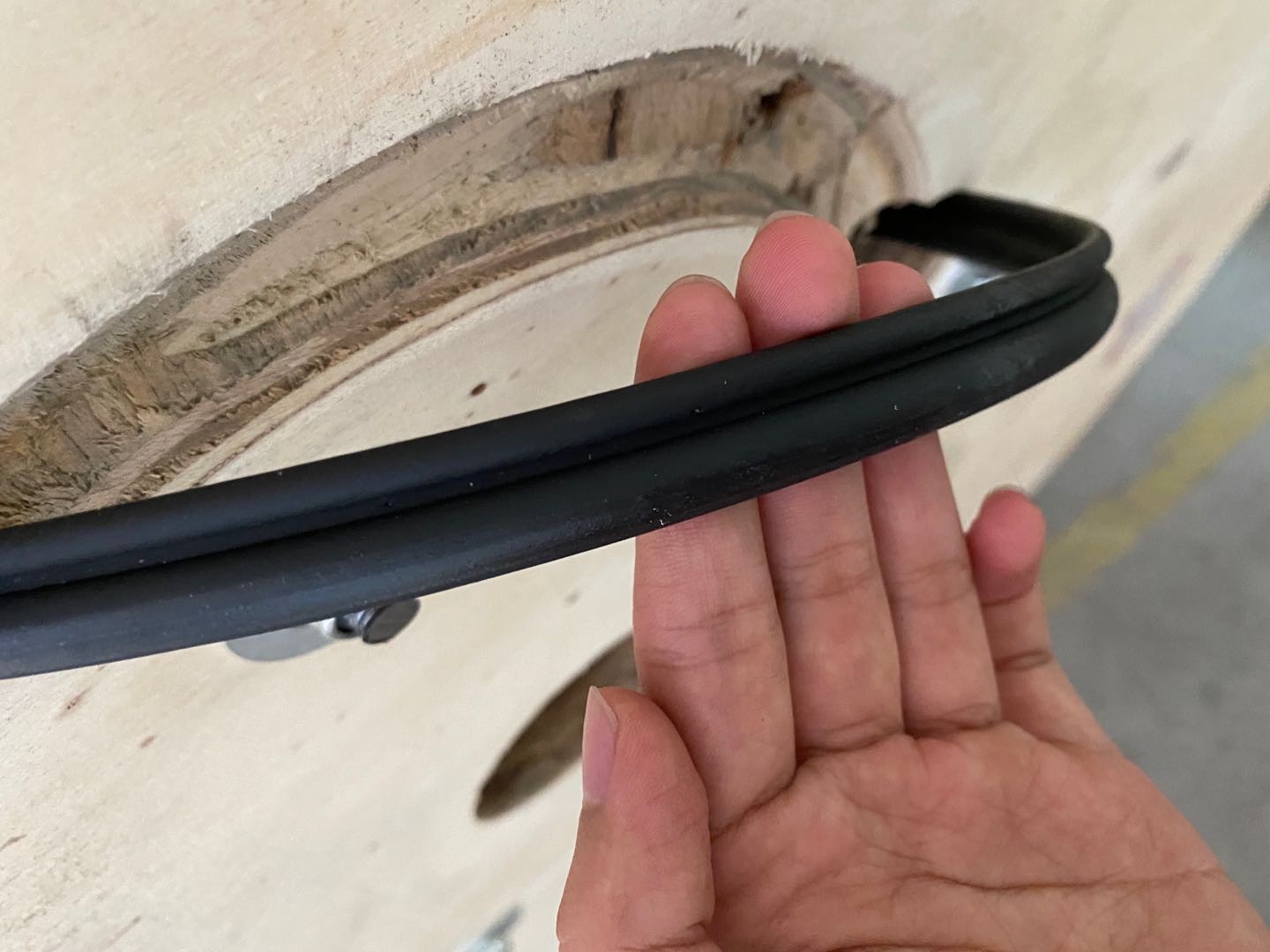

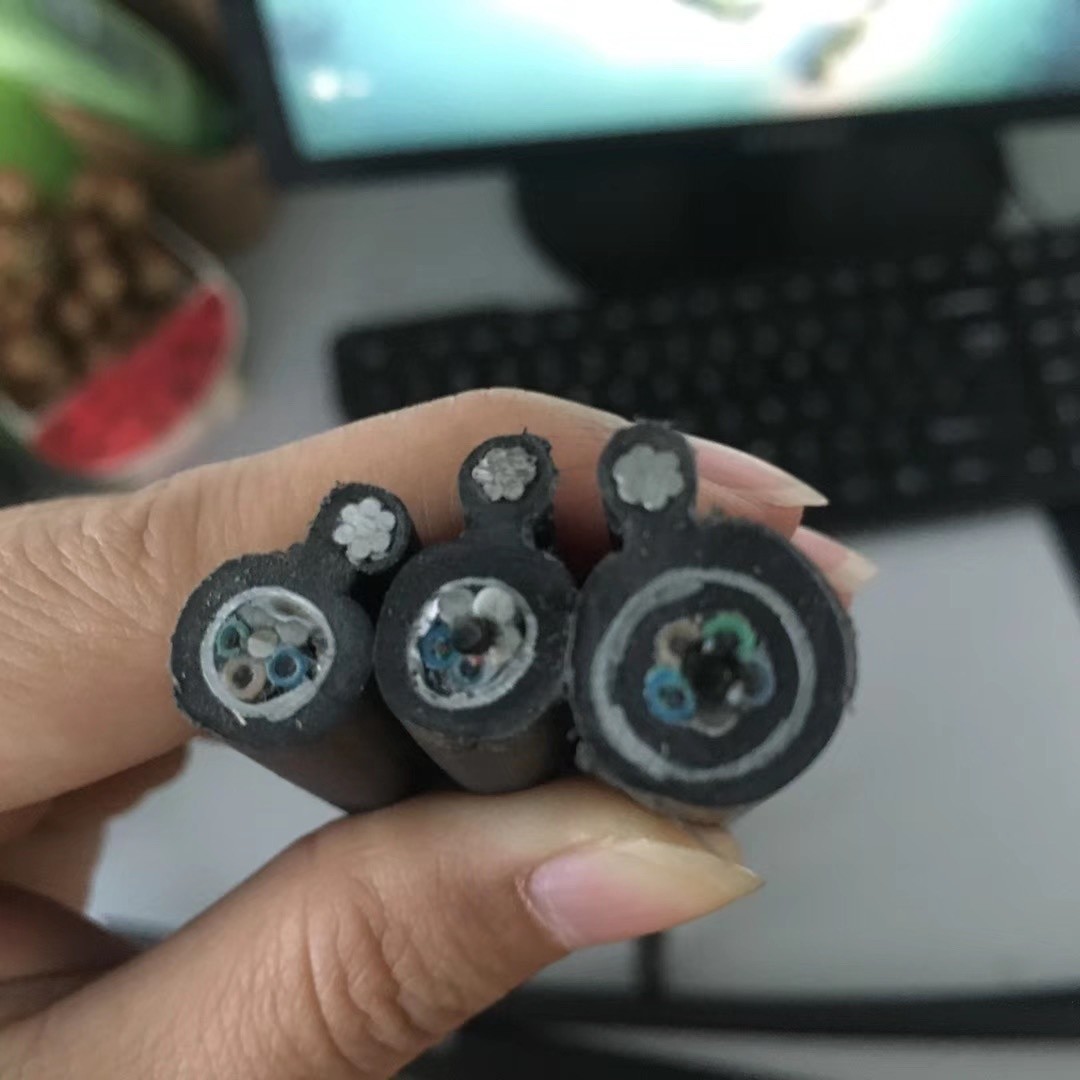

Imagen del producto



Características ópticas

		G.652D	50/125 μm	62.5/125 μm
Atenuación (+20°C)	@850nm		Se aplican las siguientes medidas:	Se aplican las siguientes medidas:
	@1300nm		Se aplican las siguientes medidas:	Se aplican las siguientes medidas:
	@1310nm	Se aplican las siguientes medidas:
	@1550nm	Se aplican las siguientes medidas:
Ancho de banda (clase A)	@850nm		≥ 500 MHz·km	≥ 200 MHz·km
	@1300nm		≥ 1000 MHz·km	≥ 600 MHz·km
Apertura numérica			0.200±0.015NA	0.275±0.015NA
longitud de onda de corte del cable λcc		≤ 1260 nm



Parámetros técnicos

Desempeño	A largo plazo	A corto plazo
Se aplicará el método siguiente:	3500	7000
Max. Aplastamiento	300	1000
Resistencia ((N/100 mm2)	30D (dinámico)	15D (estático)
Temperatura de almacenamiento y de funcionamiento	-40 °C a +70 °C

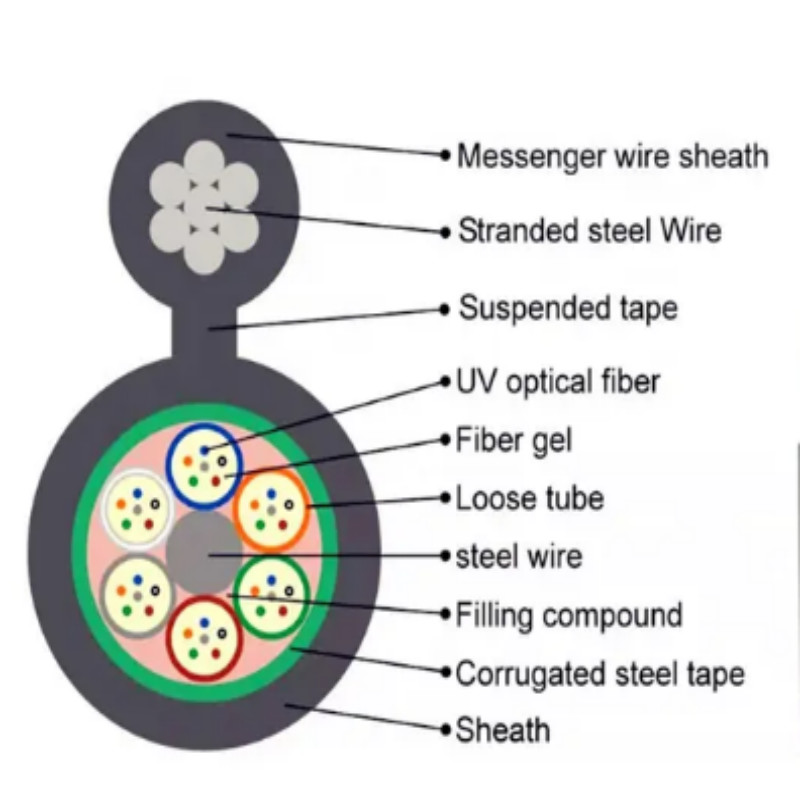

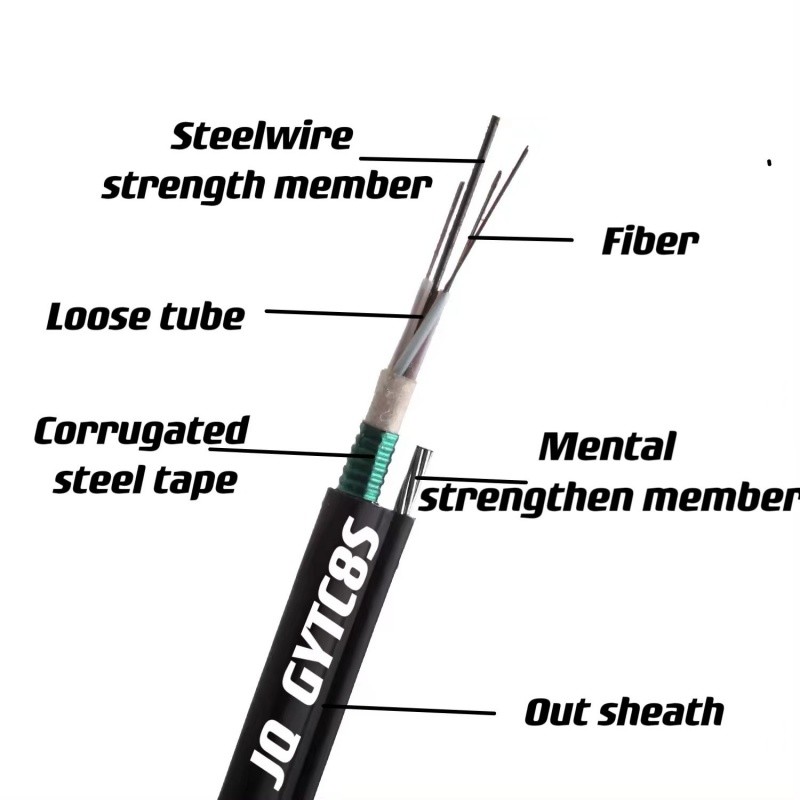

Estructura
Figura 8 El cable de fibra no blindada está compuesto por:
1.Tubos sueltos varados
2.Membro de resistencia del alambre de acero
3Compuesto de relleno de núcleo
4.Rellenes
5.De acero fosfatado o galvanizado
6.Envase de PE

Normas y certificado
El cable de fibra óptica cumple con la norma YD/T 769-2003, IEC60794-1
Certificado: CE ROHS ISO9001

Detalle del embalaje

1 km/2 km/3 km/4 km/5 km por tambor de madera

Transporte marítimo

Por mar, por aire o por correo expreso,depende de la cantidad del pedido.

Tiempo de ejecución:
