Descripción de producto
Las características:

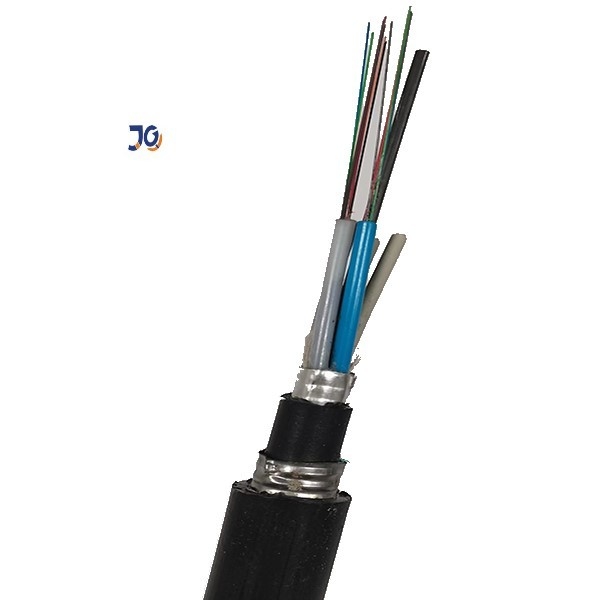

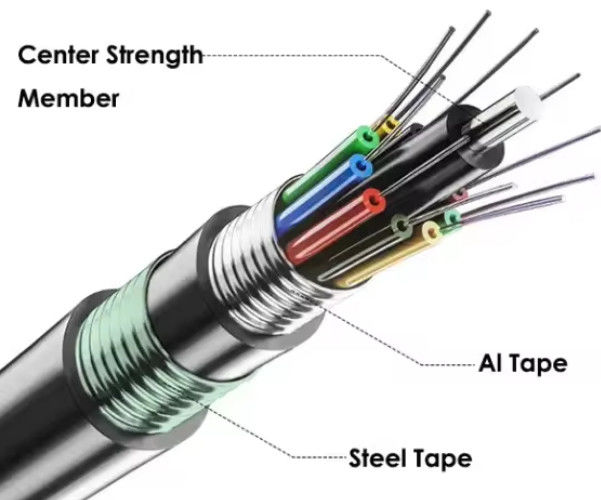

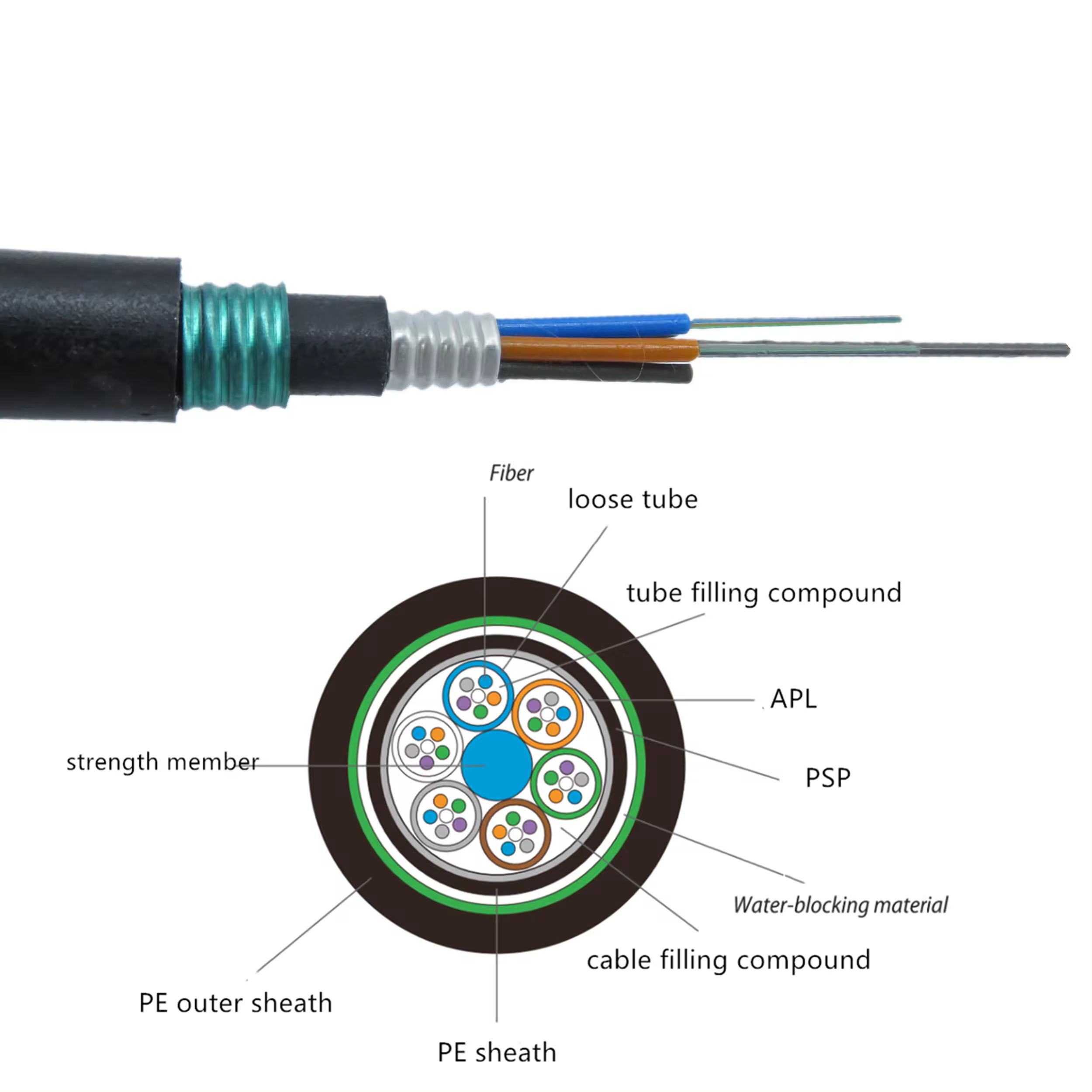

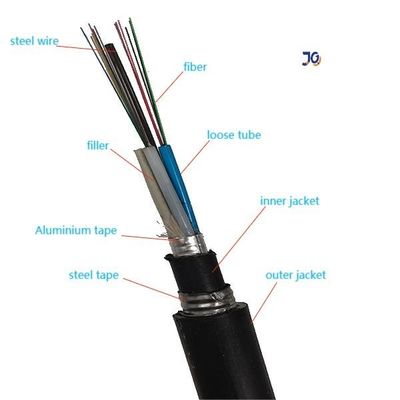

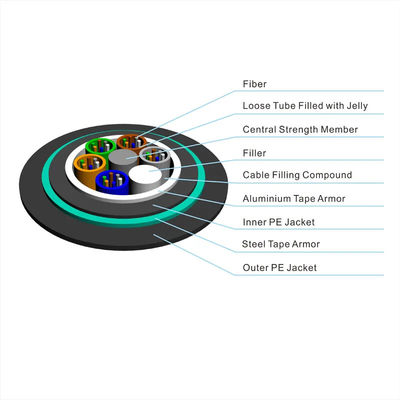

& Tubos sueltos enlazados alrededor del elemento de resistencia central para formar el núcleo del cable, el núcleo del cable unido longitudinalmente por laminado de polietileno de aluminio, unido posteriormente a la capa interior de PE,barrera de humedad y luego cinta de acero corrugado laminada con polietileno en ambos lados, la chaqueta exterior de PE consistía en extrusión de polietileno de densidad media en condiciones de ciego.

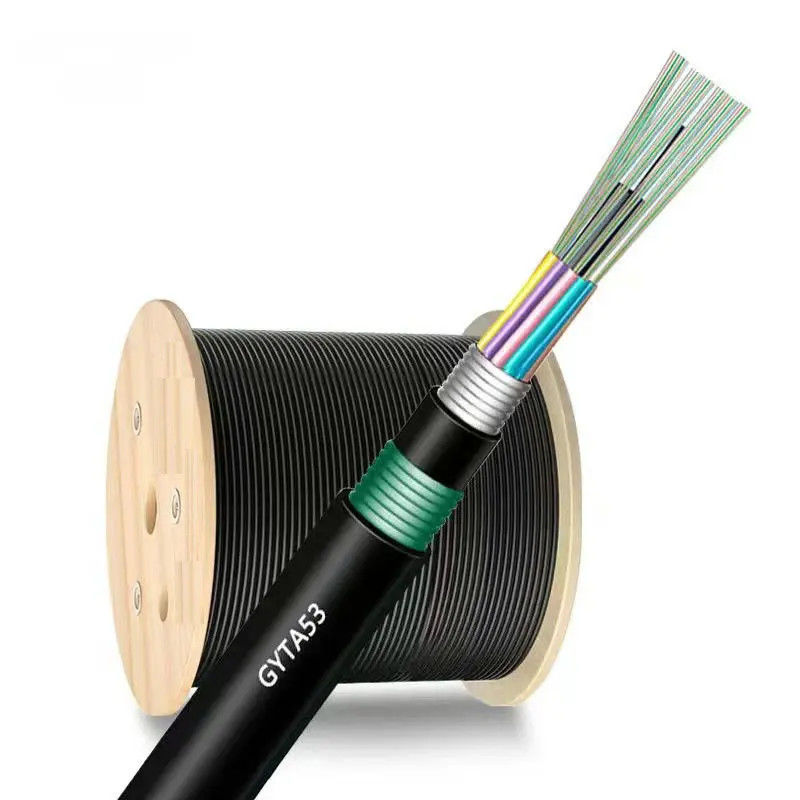

&GYTA53 puede utilizarse en cables aéreos y en cables de conductos no en cables enterrados directamente.La A en GYTA53 se refiere a la cinta de aluminio que tiene una mejor resistencia a la roya y la humedad que la cinta de acero, por lo tanto,El cable GYTA53 tiene una vida útil más larga cuando se utiliza en la transmisión de conductos.
1Alta resistencia a la tracción, buen rendimiento en tensión mecánica, resistencia a la trituración, temperatura y transmisión.
2Los tubos sueltos, el núcleo del cable y todos los intersticios llenos de gel y compuesto a prueba de humedad, impiden la entrada de agua de forma longitudinal.
3La cinta de aluminio laminada en ambos lados con polietileno y estrechamente unida a la vaina interior de PE posee la función de resistente a la humedad radial para el cable.
Parámetro de la fibra:
| Punto de trabajo |
Unidad |
Especificación |
| Tipo de fibra |
G.652D |
|
Diámetro del campo de modo
|
1310 nm |
En el caso de los |
9.2 ± 0.4 |
| 1550 nm |
En el caso de los |
10.4 ± 0.8 |
| Diámetro del revestimiento |
En el caso de los |
125.0±1 |
| Revestimiento no circular |
% |
≤ 10 |
| Error de concentricidad del núcleo o del revestimiento |
En el caso de los |
≤ 05 |
| Diámetro del revestimiento |
En el caso de los |
245 ± 5 |
| Revestimiento no circular |
% |
≤ 6 años0 |
| Error de concentricidad del revestimiento/revestimiento |
En el caso de los |
≤ 12 años0 |
| longitud de onda de corte del cable |
nm |
≤ 1260 |
|
Coeficiente de atenuación
|
1310 nm |
No se aplican los requisitos siguientes: |
0.36 |
| 1550 nm |
No se aplican los requisitos siguientes: |
≤ 022 |
| Nivel de resistencia a la tensión |
KPSI |
≥ 100 |
Dimensiones de las construcciones de cables
|
Número de fibras
|
Estructura
|
Fibras por tubo
|
Diámetro del tubo suelto (mm)
|
El CSM
diámetro/diámetro de la almohadilla (mm)
|
espesor nominal de la chaqueta exterior
(mm)
|
Diámetro/Altaza del cable (mm)
|
Peso del cable (kg/km)
|
| 4 |
1 + 5 |
4 |
1.8 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
8.8 ± 0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
9.3 ± 0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.6/1.6 |
1.6 |
9.3 ± 0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95 ± 0.1 |
2.0 y 2.0 |
1.6 |
9.6 ± 0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95 ± 0.1 |
1.4/3.2 |
1.6 |
11.5 ± 0.3 |
120 |
| 144 |
1 + 12 |
12 |
1.95 ± 0.1 |
2.0/5.7 |
1.8 |
14.2 ± 0.3 |
185 |
| 216 |
1 + 6 + 12 |
12 |
1.95 ± 0.1 |
2.0 y 2.0 |
1.8 |
14.5 ± 0.3 |
200 |
| 288 |
1 + 9 + 15 |
12 |
1.95 ± 0.1 |
2.0/3.7 |
1.8 |
16.2 ± 0.3 |
240 |
|
Producimos y probamos cables que cumplen con los siguientes estándares:
| Rendimiento mecánico |
| Rendimiento máximo de tensión |
Se aplicará el procedimiento de ensayo de la norma IEC 60794 |
| Max. Operación Tensión |
Se aplicará el método de ensayo de la IEC 60794 |
| Prueba de aplastamiento |
Se aplicará el método de evaluación de la calidad de los productos. |
| Prueba de impacto |
Se aplicará el método de ensayo de la IEC 60794 |
| Doblaje repetido |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Prueba de torsión |
Se aplicará el método de ensayo de la norma IEC 60794.1-2-E7. |
| Curva del cable |
Se aplicará el método de ensayo de la norma IEC 60794. |
| Coeficiente de atenuación |
La UIT-T G.652 |
| Prueba estructural |
Se aplican los siguientes requisitos: |
| Desempeño ambiental |
| Ciclos de temperatura |
Se aplicará la norma IEC 60794 ¥1-2-F1. |
| Penetración del agua |
El número de unidades de producción será el siguiente: |
| Flujo de archivo de compuestos |
Se aplican las siguientes condiciones:
|
Envasado

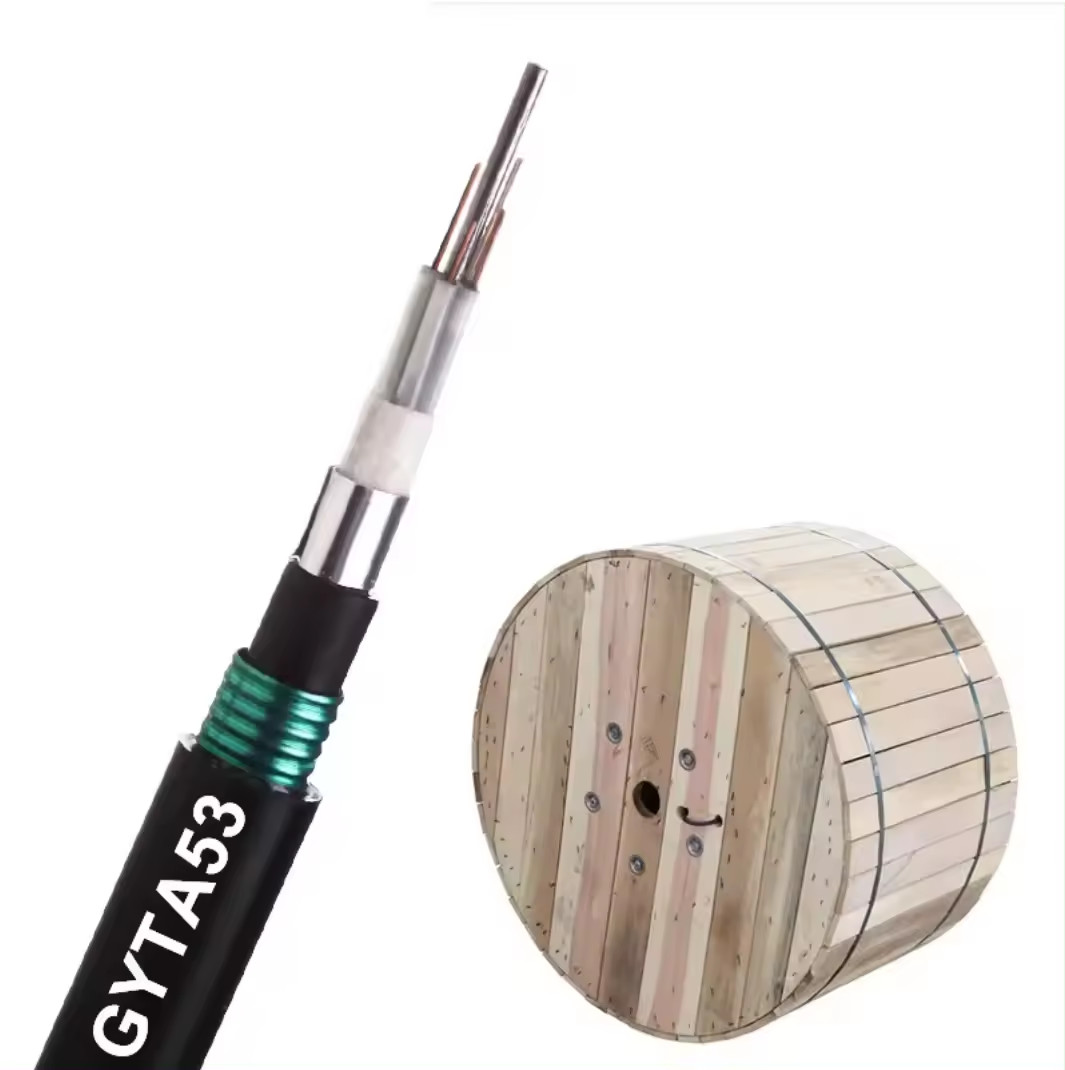

1/2/3/4km o longitud personalizada para exportar tambor de madera.
Entrega
Para grandes pedidos: por mar (LCL o FCL)
Para pedidos pequeños: por mar (LCL), por aire o por servicios de mensajería ((DHL,UPS,TNT...).
Nuestro servicio:
1Productos de calidad superior: Nuestros cables están diseñados para ofrecer un rendimiento y una fiabilidad superiores, asegurando una transmisión de datos sin problemas.
2Soluciones personalizadas: Ofrecemos soluciones a medida para satisfacer requisitos específicos, desde diseños personalizados hasta especificaciones de longitud.
3Distribución global: Aprovechando nuestra red internacional, garantizamos la entrega oportuna de nuestros productos a clientes de todo el mundo.
4Apoyo técnico: Nuestro equipo proporciona orientación y asistencia experta para optimizar el rendimiento de nuestros productos.
5Innovación: nos mantenemos a la vanguardia invirtiendo en investigación y desarrollo, ofreciendo soluciones de vanguardia para impulsar la eficiencia y el crecimiento.
6Servicio al cliente excepcional: Priorizamos la satisfacción del cliente, fomentando asociaciones a largo plazo basadas en la confianza y la confiabilidad.
Certificado:
