Descripción de producto
Las características:
* Buenas prestaciones mecánicas y de temperatura.
* tubo suelto de alta resistencia resistente a la hidrólisis.
* Los compuestos especiales de llenado de tubos garantizan una protección crítica de la fibra.
* Resistencia al aplastamiento y flexibilidad.
Se adoptarán las siguientes medidas para garantizar la estanqueidad del cable.
- El alambre de acero utilizado como el elemento de resistencia central.
- Compuesto de llenado de tubo suelto.
- 100% de llenado del núcleo del cable.
- Barrera de humedad APL.
- PSP mejora la resistencia a la humedad.
- Material que bloquea el agua.
Parámetro de la fibra:
| Punto de trabajo |
Unidad |
Especificación |
| Tipo de fibra |
G.652D |
|
Diámetro del campo de modo
|
1310 nm |
En el caso de los |
9.2 ± 0.4 |
| 1550 nm |
En el caso de los |
10.4 ± 0.8 |
| Diámetro del revestimiento |
En el caso de los |
125.0±1 |
| Revestimiento no circular |
% |
≤ 10 |
| Error de concentricidad del núcleo o del revestimiento |
En el caso de los |
≤ 05 |
| Diámetro del revestimiento |
En el caso de los |
245 ± 5 |
| Revestimiento no circular |
% |
≤ 6 años0 |
| Error de concentricidad del revestimiento/revestimiento |
En el caso de los |
≤ 12 años0 |
| longitud de onda de corte del cable |
nm |
≤ 1260 |
|
Coeficiente de atenuación
|
1310 nm |
No se aplican los requisitos siguientes: |
0.36 |
| 1550 nm |
No se aplican los requisitos siguientes: |
≤ 022 |
| Nivel de resistencia a la tensión |
KPSI |
≥ 100 |
Dimensiones de las construcciones de cables
|
Número de fibras
|
Estructura
|
Fibras por tubo
|
Diámetro del tubo suelto (mm)
|
El CSM
diámetro/diámetro de la almohadilla (mm)
|
espesor nominal de la chaqueta exterior
(mm)
|
Diámetro/Altaza del cable (mm)
|
Peso del cable (kg/km)
|
| 4 |
1 + 5 |
4 |
1.8 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
8.8 ± 0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
9.3 ± 0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.6/1.6 |
1.6 |
9.3 ± 0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95 ± 0.1 |
2.0 y 2.0 |
1.6 |
9.6 ± 0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95 ± 0.1 |
1.4/3.2 |
1.6 |
11.5 ± 0.3 |
120 |
| 144 |
1 + 12 |
12 |
1.95 ± 0.1 |
2.0/5.7 |
1.8 |
14.2 ± 0.3 |
185 |
| 216 |
1 + 6 + 12 |
12 |
1.95 ± 0.1 |
2.0 y 2.0 |
1.8 |
14.5 ± 0.3 |
200 |
| 288 |
1 + 9 + 15 |
12 |
1.95 ± 0.1 |
2.0/3.7 |
1.8 |
16.2 ± 0.3 |
240 |
|
Producimos y probamos cables que cumplen con los siguientes estándares:
| Rendimiento mecánico |
| Rendimiento máximo de tensión |
Se aplicará el procedimiento de ensayo de la norma IEC 60794 |
| Max. Operación Tensión |
Se aplicará el método de ensayo de la IEC 60794 |
| Prueba de aplastamiento |
Se aplicará el método de evaluación de la calidad de los productos. |
| Prueba de impacto |
Se aplicará el método de ensayo de la IEC 60794 |
| Doblaje repetido |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Prueba de torsión |
Se aplicará el método de ensayo de la norma IEC 60794.1-2-E7. |
| Curva del cable |
Se aplicará el método de ensayo de la norma IEC 60794. |
| Coeficiente de atenuación |
La UIT-T G.652 |
| Prueba estructural |
Se aplican los siguientes requisitos: |
| Desempeño ambiental |
| Ciclos de temperatura |
Se aplicará la norma IEC 60794 ¥1-2-F1. |
| Penetración del agua |
El número de unidades de producción será el siguiente: |
| Flujo de archivo de compuestos |
Se aplican las siguientes condiciones:
|

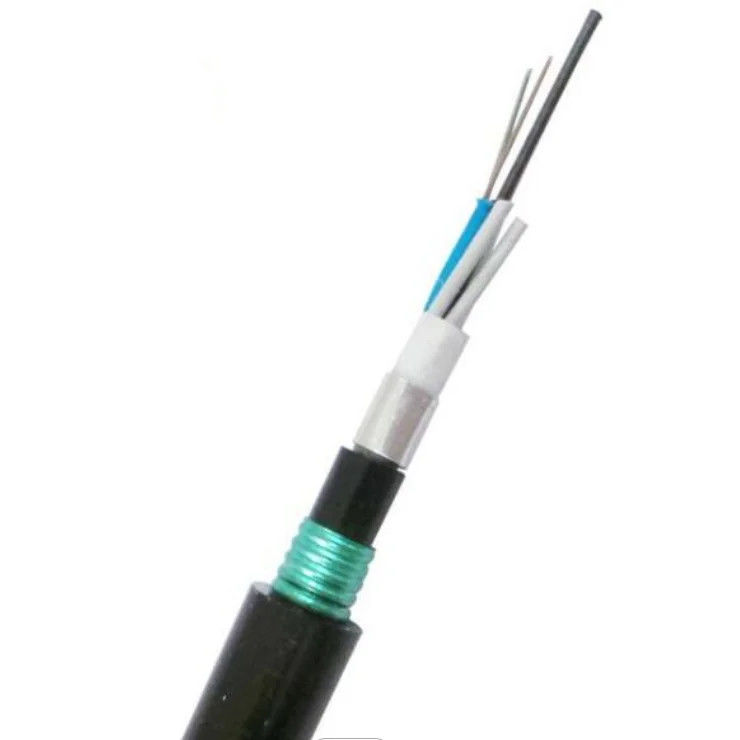

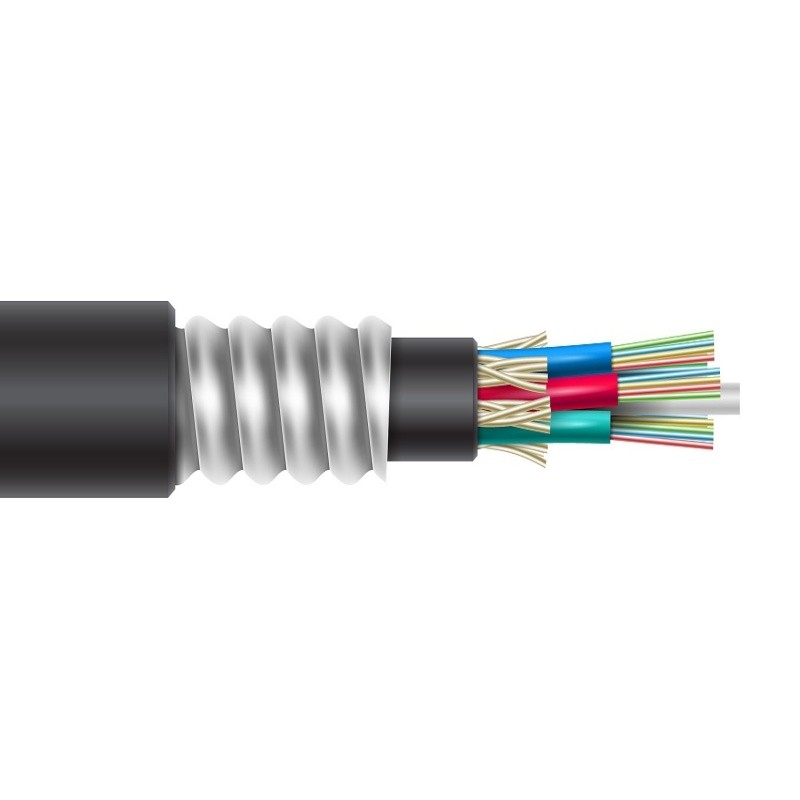

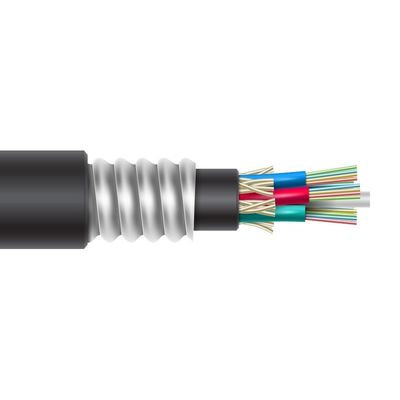

Estructura del cable
& La tecnología de fijación de los tubos sueltos permite que las fibras tengan una buena longitud secundaria de exceso y permiten que las fibras se muevan libremente en el tubo,que mantiene la fibra libre de tensión mientras el cable está sometido a tensión longitudinal.
Además, la cinta de acero corrugado blindada y la cubierta de PE doble proporcionan una excelente resistencia al aplastamiento y resistencia a los roedores.
Y el miembro de resistencia de metal proporciona un excelente rendimiento de desgaste.

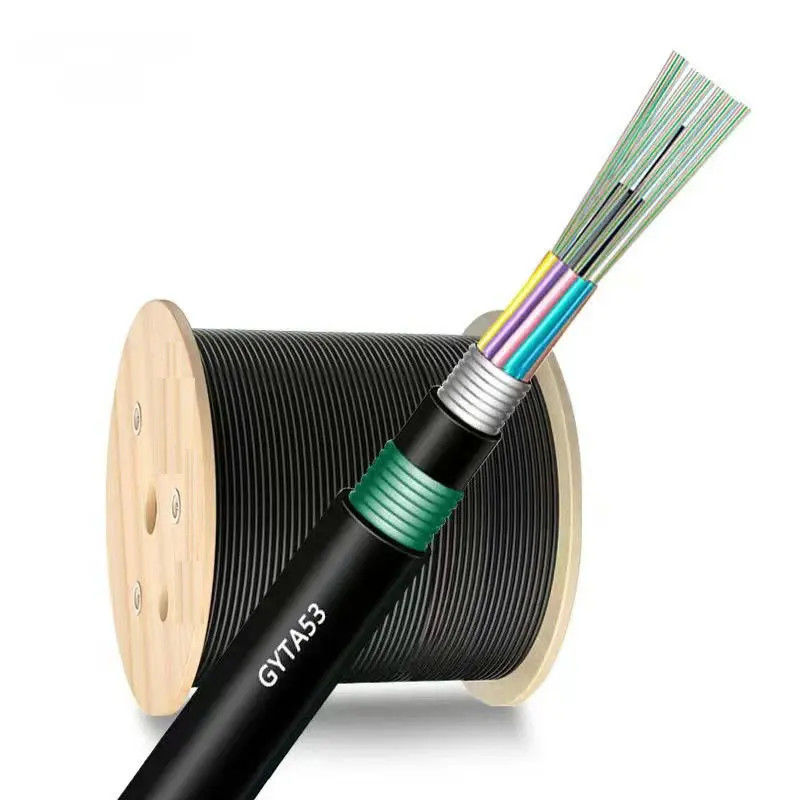

Envasado
1/2/3/4km o longitud personalizada para exportar tambor de madera.
Entrega
Para grandes pedidos: por mar (LCL o FCL)
Para pedidos pequeños: por mar (LCL), por aire o por servicios de mensajería ((DHL,UPS,TNT...).
Preguntas frecuentes
1¿Es usted una empresa comercial o un fabricante?
Somos el fabricante con 10 años de experiencia, estamos especializados en investigación, desarrollo y producción
Nuestra fábrica está en la ciudad de Guangzhou, bienvenido a visitarnos.
2- ¿Sobre la calidad?
Vamos a entregar antes de probar todas las fibras cuando termine la producción.
Después de la confirmación del precio, puede solicitar muestras gratuitas para comprobar nuestra calidad.
3¿Puede aceptar pedidos pequeños?
Apoyamos nuevos proyectos de nuestros clientes, ya que sabemos que el negocio siempre es de pequeños pedidos.
4¿Cuál es su plazo de entrega?
Por lo general, alrededor de 3-7 días laborables, depende principalmente de la cantidad del pedido.
Pero por favor, asegúrese de que organizaremos sus productos lo antes posible después de su pago.
5¿Puede aceptar el servicio OEM?
Sí, le damos la bienvenida al servicio OEM. Podemos imprimir su logotipo en el producto. Cualquier idea suya está disponible.
