Descripción de producto

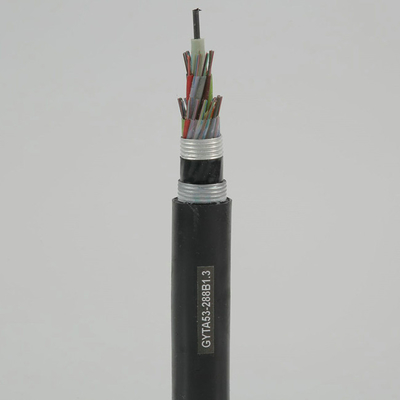

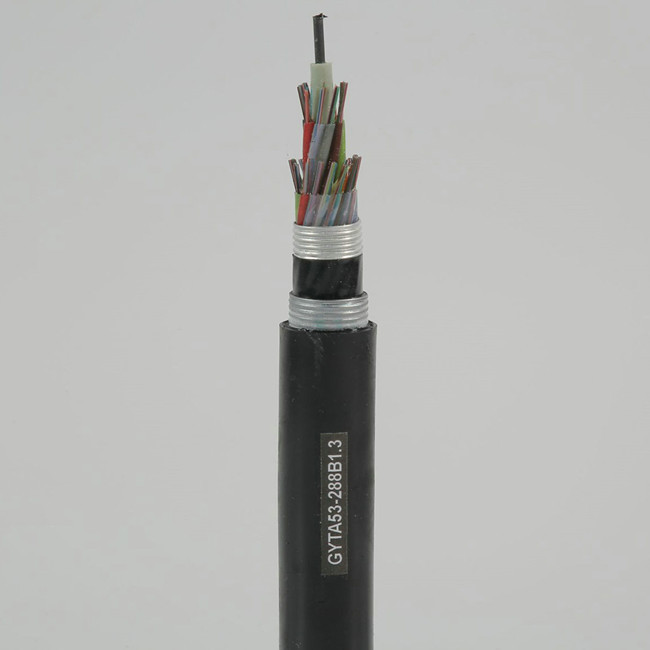

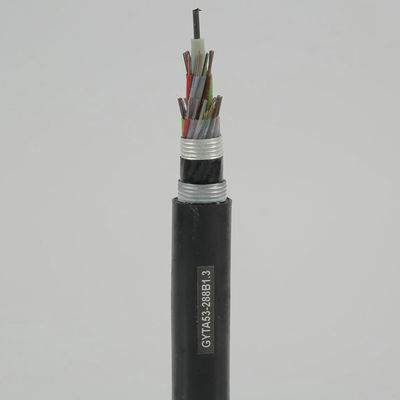

2- 288 cinta de acero resistente a la humedad del núcleo blindado GYTA53 Cables de fibra óptica para el subsuelo
Características:
Construcción de tubos sueltos llenos de gel para protección superior de fibra;
Camiseta doble con doble blindaje;
Para protección contra roedores y entierro directo;
Diseño resistente a los rayos UV y a la humedad
Aplicación:
Es la columna vertebral para la comunicación de voz o de datos entre edificios, puede instalarse directamente en la planta baja.
Parámetro de la fibra:
| Punto de trabajo |
Unidad |
Especificación |
| Tipo de fibra |
G.652D |
|
Diámetro del campo de modo
|
1310 nm |
En el caso de los |
9.2 ± 0.4 |
| 1550 nm |
En el caso de los |
10.4 ± 0.8 |
| Diámetro del revestimiento |
En el caso de los |
125.0±1 |
| Revestimiento no circular |
% |
≤ 10 |
| Error de concentricidad del núcleo o del revestimiento |
En el caso de los |
≤ 05 |
| Diámetro del revestimiento |
En el caso de los |
245 ± 5 |
| Revestimiento no circular |
% |
≤ 6 años0 |
| Error de concentricidad del revestimiento/revestimiento |
En el caso de los |
≤ 12 años0 |
| longitud de onda de corte del cable |
nm |
≤ 1260 |
|
Coeficiente de atenuación
|
1310 nm |
No se aplican los requisitos siguientes: |
0.36 |
| 1550 nm |
No se aplican los requisitos siguientes: |
≤ 022 |
| Nivel de resistencia a la tensión |
KPSI |
≥ 100 |
Dimensiones de las construcciones de cables
|
Número de fibras
|
Estructura
|
Fibras por tubo
|
Diámetro del tubo suelto (mm)
|
El CSM
diámetro/diámetro de la almohadilla (mm)
|
espesor nominal de la chaqueta exterior
(mm)
|
Diámetro/Altaza del cable (mm)
|
Peso del cable (kg/km)
|
| 4 |
1 + 5 |
4 |
1.8 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5 ± 0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
8.8 ± 0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.5/1.5 |
1.6 |
9.3 ± 0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95 ± 0.1 |
1.6/1.6 |
1.6 |
9.3 ± 0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95 ± 0.1 |
2.0 y 2.0 |
1.6 |
9.6 ± 0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95 ± 0.1 |
1.4/3.2 |
1.6 |
11.5 ± 0.3 |
120 |
| 144 |
1 + 12 |
12 |
1.95 ± 0.1 |
2.0/5.7 |
1.8 |
14.2 ± 0.3 |
185 |
| 216 |
1 + 6 + 12 |
12 |
1.95 ± 0.1 |
2.0 y 2.0 |
1.8 |
14.5 ± 0.3 |
200 |
| 288 |
1 + 9 + 15 |
12 |
1.95 ± 0.1 |
2.0/3.7 |
1.8 |
16.2 ± 0.3 |
240 |
|
Producimos y probamos cables que cumplen con los siguientes estándares:
| Rendimiento mecánico |
| Rendimiento máximo de tensión |
Se aplicará el procedimiento de ensayo de la norma IEC 60794 |
| Max. Operación Tensión |
Se aplicará el método de ensayo de la IEC 60794 |
| Prueba de aplastamiento |
Se aplicará el método de evaluación de la calidad de los productos. |
| Prueba de impacto |
Se aplicará el método de ensayo de la IEC 60794 |
| Doblaje repetido |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Prueba de torsión |
Se aplicará el método de ensayo de la norma IEC 60794.1-2-E7. |
| Curva del cable |
Se aplicará el método de ensayo de la norma IEC 60794. |
| Coeficiente de atenuación |
La UIT-T G.652 |
| Prueba estructural |
Se aplican los siguientes requisitos: |
| Desempeño ambiental |
| Ciclos de temperatura |
Se aplicará la norma IEC 60794 ¥1-2-F1. |
| Penetración del agua |
El número de unidades de producción será el siguiente: |
| Flujo de archivo de compuestos |
Se aplican las siguientes condiciones:
|

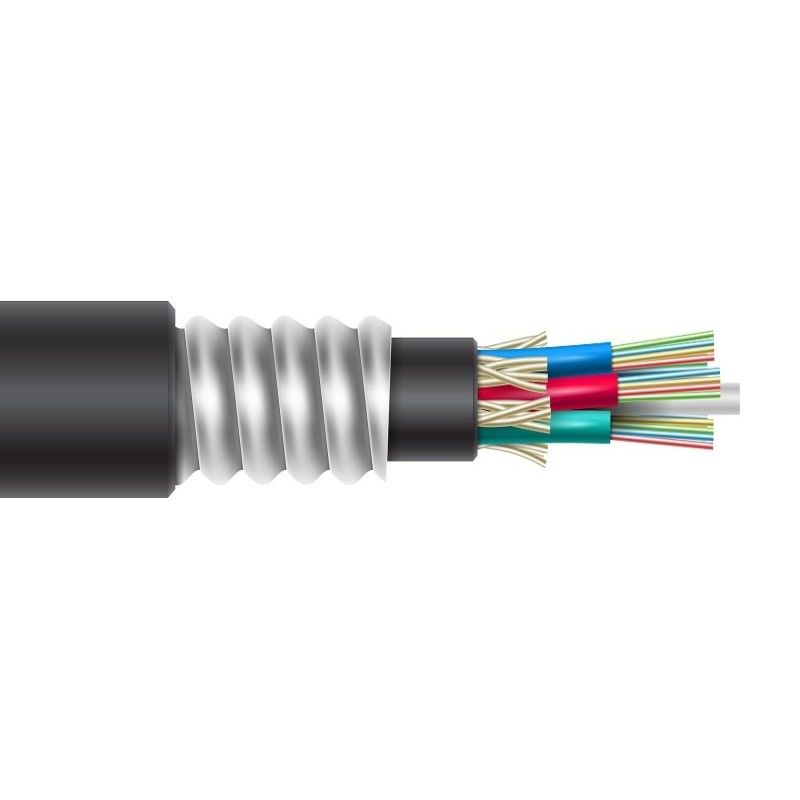

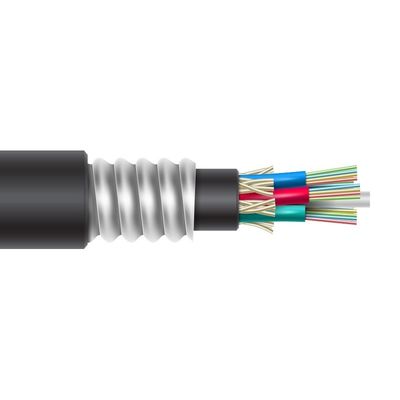

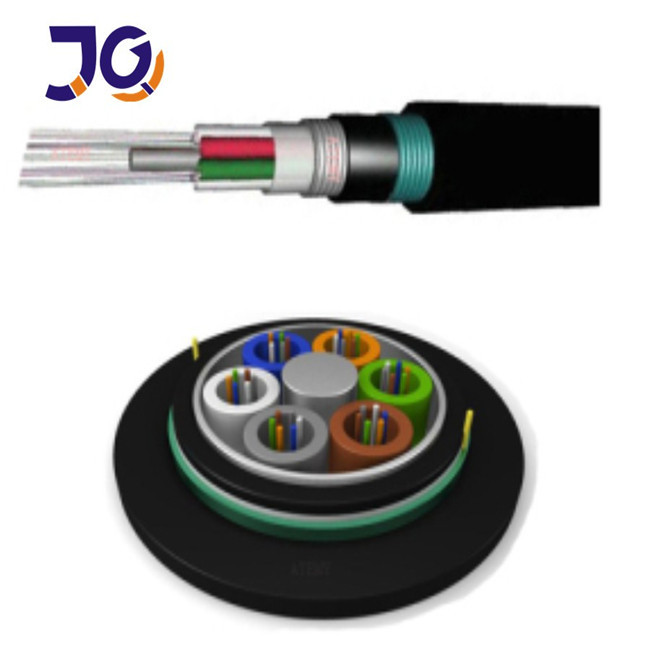

Estructura del cable
Envasado

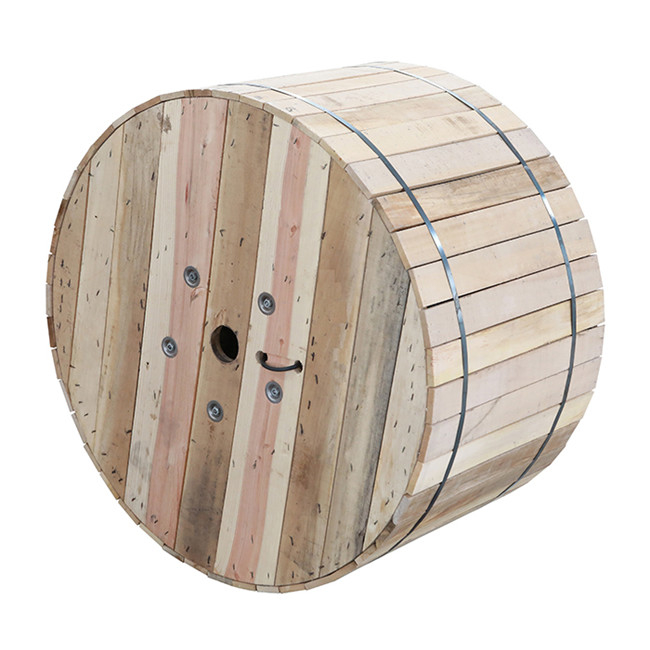

1/2/3/4km o longitud personalizada para la exportación de tambor de madera
Preguntas frecuentes
1¿Es usted una empresa comercial o un fabricante?
Somos el fabricante con 10 años de experiencia, estamos especializados en investigación, desarrollo y producción
Nuestra fábrica está en la ciudad de Guangzhou, bienvenido a visitarnos.
2- ¿Sobre la calidad?
Vamos a entregar antes de probar todas las fibras cuando termine la producción.
Después de la confirmación del precio, puede solicitar muestras gratuitas para comprobar nuestra calidad.
3¿Puede aceptar pedidos pequeños?
Apoyamos nuevos proyectos de nuestros clientes, ya que sabemos que el negocio siempre es de pequeños pedidos.
4¿Cuál es su plazo de entrega?
Por lo general, alrededor de 3-7 días laborables, depende principalmente de la cantidad del pedido.
Pero por favor, asegúrese de que organizaremos sus productos lo antes posible después de su pago.
5¿Puede aceptar el servicio OEM?
Sí, le damos la bienvenida al servicio OEM. Podemos imprimir su logotipo en el producto. Cualquier idea suya está disponible.
