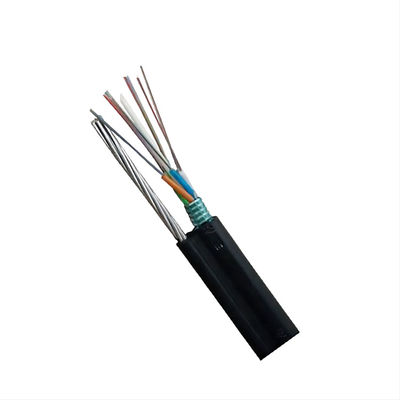

Cable autosuficiente unimodal GYTC8S GYTC8Y de 144 corazones

Cantidad de orden mínima : el 1km Detalles de empaquetado : tambor de madera
Tiempo de entrega : 5-8 días del trabajo Condiciones de pago : L/C, T/T, Western Union
Capacidad de la fuente : Los 4500KM por mes
Lugar de origen: Guangzhou, China Nombre de la marca: JQ/OEM
Certificación: ISO9001 ROHS CE

Información detallada

Número de modelo: GYTC8S/GYTC8Y Tipo de la fibra: G652D
Cuenta de la fibra: 2-144 corazones Color: Negro
Alambre de mensajero: alambre trenzado de acero 7*1.0 Estructura: Cuadro 8 cable
Tipo: Unimodal y con varios modos de funcionamiento Temperatura de funcionamiento: -40 ~ +60 C
Uso: Uso aéreo al aire libre Nombre de producto: Figura el cable óptico de la fibra de la ayuda de 8 uno mismo
Alta luz:

Cable autosuficiente de 144 corazones

,

Cable autosuficiente de GYTC8Y

,

Cable autosuficiente unimodal

Descripción de producto

Cable autosuficiente GYTC8S GYTC8Y



Las fibras, los 250µm, se colocan en un tubo flojo hecho de un alto plástico del módulo. Los tubos se llenan de un compuesto de relleno hidrófugo. Un alambre de acero localiza o FRP en el centro de la base como miembro de fuerza metálico. Los tubos (y llenadores) se trenzan alrededor del miembro de fuerza en una base compacta y circular del cable. Un acero acanalado se aplica alrededor de la base del cable, que se llena del compuesto de relleno para protegerlo contra ingreso del agua. Esta parte de cable acompañada con los alambres del filamento, como la parte favorable se termina con una envoltura del polietileno (PE) para ser cuadro 8 estructura.



Cable autosuficiente unimodal GYTC8S GYTC8Y de 144 corazones 0



Cable autosuficiente unimodal GYTC8S GYTC8Y de 144 corazones 1

Características


---Alambre de acero usado como el miembro de fuerza central
---Compuesto flojo del relleno del tubo
---relleno de la base del cable del 100%
---Aumento de PSP a prueba de humedad



Características ópticas

Artículos Unidad Especificación
G652D
Diámetro de campo de modo 1310nm um 9,2±0.4
1550nm um 10,4±0.5
Diámetro del revestimiento um 124,8±0.7
No-circularidad del revestimiento %  ≤0.7
Error de la concentricidad del Corazón-revestimiento um  ≤0.5
Diámetro de capa um 245±5
No-circularidad de capa %  ≤6.0
Error de la concentricidad de la Revestimiento-capa um  ≤12
Longitud de onda de atajo del cable nanómetro acc≤1260
Atenuación (máximo) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22





Parámetros técnicos

Cuenta de la fibra Estructura Fibras por el tubo

Diámetro flojo del tubo

(milímetro)

Diámetro del CSM/diámetro del cojín

(milímetro)

Grueso nominal de la chaqueta externa

(milímetro)

Diámetro del cable

Altura

(milímetro)

Peso del cable

(kg/km)

4 1+5 4 1.8±0.1 1.4/1.4 1,6 9.0*14.5 155
6 1+5 6 1.9±0.1 1.4/1.4 1,6 9.0*14.5 155
8 1+5 8 1.9±0.1 1.4/1.4 1,6 9.0*14.5 155
12 1+5 6 1.9±0.1 1.4/1.4 1,6 9.0*14.5 155
24 1+5 6 1.9±0.1 1.4/1.4 1,6 9.0*14.5 155
36 1+6 12 1.9±0.1 1.6/1.6 1,6 9.6*15.2 168
48 1+5 12 2.2±0.1 1.6/1.6 1,6 9.6*15.2 168
72 1+6 12 2.2±0.1 2.0/2.0 1,6 10.8*16.3 190
96 1+8 12 2.2±0.1 1.6/3.5 1,6 12*17.5 205
144 1+12 12 2.2±0.1 2.0/6.4 1,8 15.8*21.3 320





Embalaje

• Tambor de madera del cable estándar

• Longitud de carrete estándar: 2/3km/reel, la otra longitud está también disponible

Cable autosuficiente unimodal GYTC8S GYTC8Y de 144 corazones 2



Cable autosuficiente unimodal GYTC8S GYTC8Y de 144 corazones 3
