Cable de fribra óptica aéreo al aire libre del conducto GYFTY de la base del OEM 144
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788

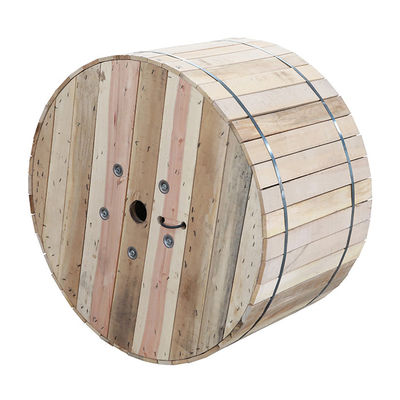

Cantidad de orden mínima : | 6km | Detalles de empaquetado : | tambor de madera |
---|---|---|---|
Tiempo de entrega : | 10 días, depende de la cantidad del pedido | Condiciones de pago : | LC, T/T, Western Union, Alipay |
Capacidad de la fuente : | 5000 KM por mes |
Nombre de la marca: | JQ/HAISO | Certificación: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Número de modelo: | ADSS-24B1/12B1 |
Información detallada |
|||
Lugar de origen: | Guangzhou, China | Marca de cable: | JQ |
---|---|---|---|
Número de conductores: | ≥ 10 | Fabricante: | Sí |
Solicitud: | Gastos generales | Vaina exterior: | EDUCACIÓN FÍSICA |
Número de fibra: | 2-288 | Temperatura de almacenamiento y uso: | -40 ℃ a +70 ℃. |
fuera de la vaina: | PE/AT | ||
Alta luz: | 48 cable de fribra óptica de los corazones ADSS,Cable de fribra óptica el 100m de ADSS |
Descripción de producto
Los corazones aéreos autosuficientes de /24/48 del cable de fribra óptica 12 de ADSS atraviesan el 100m
desctirption del producto
El cable de ADSS se hace de material y autosuficiente nos-metálico con la línea de transmisión aérea de poder. El material de la resistencia de la tensión es hilado del aramid con los altos módulos de la elasticidad. Y la estructura óptima puede desplegar el peso del cable y de sus propiedades mecánicas y físicas apropiadamente y minimizar la carga en la torre. La construcción floja del tubo, tubos gelatina llenado, los elementos (los tubos y las barras del llenador) y el agua que bloqueaba el hilado pusieron para arriba alrededor de miembro de fuerza central no-metálico, los hilados de polyester ataban la base del cable, agua que bloqueaba la cinta envuelta longitudinalmente alrededor de la base del cable, el thenaramid cuenta un cuento envoltura externa reforzado y del PE.
Características
· Puede ser instalado sin el corte del poder
· Excelente EN el funcionamiento, el máximo inductivo en el punto de funcionamiento EN de la envoltura puede alcanzar 25kV
· Peso ligero y diámetro bajo que reducen la carga causada por el hielo y el viento y la carga en torres
y backprops
· Las longitudes de palmo grande y el palmo más grande está encima el 1000m
· Buen funcionamiento de la resistencia a la tensión y de la temperatura
· La vida de diseño es 30 años
·Uso
La situación real de líneas eléctricas de arriba se toma en la consideración completa cuando se está diseñando el cable de ADSS. Para las líneas eléctricas de arriba debajo de 110kV, se aplica la envoltura externa del PE. PARA las líneas eléctricas iguales o sobre a 110kV, EN la envoltura externa se aplica. Dedique el diseño de cantidad del aramid y el proceso de encalladura puede satisfacer la demanda en diversos palmos.
·Estándares
El cable de ADSS cumple con IEEE estándar P 1222 e IEC 60794-1.
Showes de las imágenes del detalle de ADSS:

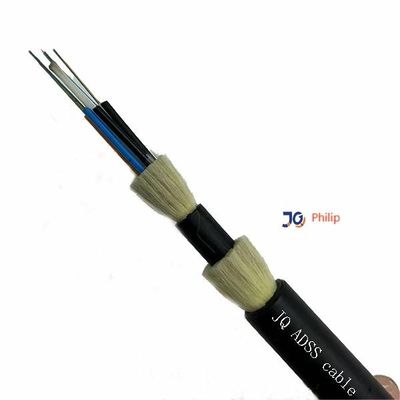

sola chaqueta ADSS

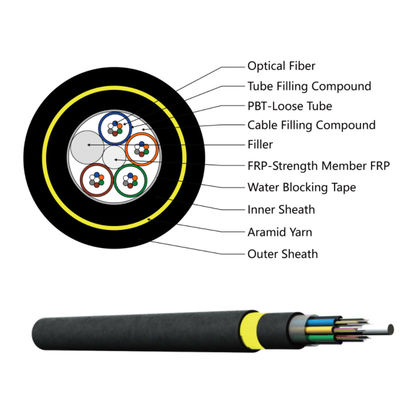

chaquetas dobles ADSS
Hojas de datos de ADSS
Estructura y especificaciones técnicas ADSS-SJ (los 50-150M)
Referencia. Externo Diámetro (milímetro) | Referencia. Peso (kg/km) | Rec. Máximo diario. | Max Allowable Tensión de trabajo (kN) | Rotura | Fuerza | Módulo de | Calor | Palmo conveniente Metro | ||||
Chaqueta del PE | EN la chaqueta | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Estructura y especificaciones técnicas ADSS-DJ (los 50-750M)
Referencia. Externo Diámetro (milímetro) | Referencia. Peso (kg/km) | Rec. Máximo diario. (kN) | Max Allowable Tensión de trabajo (kN) | Rotura | Fuerza | Módulo de | Calor | Palmo conveniente Metro | ||||
Chaqueta del PE | EN la chaqueta | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Característica óptica
Tipo de la fibra | Atenuación | Ancho de banda | Abertura numérica | Longitud de onda de atajo del cable óptico | ||||
---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
los 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilómetro | ≥500MHz·kilómetro | NA 0.200±0.015 | --- |
los 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilómetro | ≥500MHz·kilómetro | NA 0.275±0.015 | --- |
FAQ
1. ¿Usted tradning la compañía o al fabricante?
Somos el fabricante con la experiencia de 10 años, nosotros nos especializamos en la investigación, el desarrollo y la producción
para el cable de fribra óptica, ect del cordón del cable de descenso y de la trayectoria. ¡Nuestra fábrica está en la ciudad de Guangzhou, agradable visitarnos!
2. ¿Sobre la calidad?
Entrega probamos antes cada fibras cuando producción acabada.
Después de la confirmación del precio, usted puede requerir gratis muestras para comprobar nuestra calidad.
3. ¿Puede usted aceptar pequeña orden?
Sí, la pequeña orden está disponible. Apoyamos el nuevo proyecto de nuestros clientes, como sabemos que el negocio es siempre de pequeña orden.
4. ¿Cuál es su plazo de expedición?
Generalmente sobre los días laborables 3-7days, depende principalmente de cantidad de la orden.
Pero se aseguren los pls que arreglaremos sus mercancías cuanto antes después de su pago.
Uso: Gastos indirectos autosuficientes
