Cable de fribra óptica aéreo al aire libre del conducto GYFTY de la base del OEM 144
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
| Cantidad de orden mínima : | 15 km | Detalles de empaquetado : | Tambor de madera o tambor de hierro |
|---|---|---|---|
| Tiempo de entrega : | alrededor de 13 días | Condiciones de pago : | T/T, Western Union, Alipay, MoneyGram, L/C |
| Capacidad de la fuente : | 21500KM por mes |
| Lugar de origen: | Guangdong, China | Nombre de la marca: | HAISO/JQ |
|---|---|---|---|
| Certificación: | ISO9001 CE ROHS Rohs FCC | Número de modelo: | ADSS-4C/12FC/24C/48C/96F |
|
Información detallada |
|||
| Solicitud: | telecomunicaciones de larga distancia | recuentos de fibra: | 4-144 núcleos |
|---|---|---|---|
| durar: | 50m 120m /200m /300m /400m o personalizado | fibra por tubo: | 4/6/8/12/24F |
| Muestra: | disponible | número de fuerza: | FRP, hilo de aramida Kevlar |
| Estructura: | Tubo suelto trenzado | color de la chaqueta: | Azul amarillo negro o personalizado |
| Temperatura de funcionamiento: | -40 ℃ a +80 ℃ | Tipo de fibra: | G652D, OM1, G655, OM4, OM5 |
| Alta luz: | Cable de fribra óptica unimodal de ADSS,Cable de fribra óptica unimodal autosuficiente,Cable de fribra óptica al aire libre de la chaqueta del HDPE |
||
Descripción de producto
Chaqueta del HDPE al aire libre todo el cable de fribra óptica unimodal autosuficiente de Dieletric ADSS
· Puede ser instalado sin el corte del poder
· Excelente EN el funcionamiento, el máximo inductivo en el punto de funcionamiento EN de la envoltura puede alcanzar 25kV
· Peso ligero y diámetro bajo que reducen la carga causada por el hielo y el viento y la carga en torres
y backprops
· Las longitudes de palmo grande y el palmo más grande está encima el 1000m
· Buen funcionamiento de la resistencia a la tensión y de la temperatura
· La vida de diseño es 30 años
·Uso
La situación real de líneas eléctricas de arriba se toma en la consideración completa cuando se está diseñando el cable de ADSS. Para las líneas eléctricas de arriba debajo de 110kV,
Se aplica la envoltura externa del PE. PARA las líneas eléctricas iguales o sobre a 110kV, EN la envoltura externa se aplica. Dedique el diseño de cantidad y de encalladura del aramid
el proceso puede satisfacer la demanda en diversos palmos.
·Estándares
El cable de ADSS cumple con IEEE estándar P 1222 e IEC 60794-1.
Estructura y especificaciones técnicas
1. sola chaqueta de ADSS
| cuenta de la fibra | estructura | fibra por el tubo |
diámetro del tubo del losse (Milímetro) |
Diámetro de FRP/pad (milímetro) | Grueso de la chaqueta externa (milímetros) | Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
|
| Chaqueta del PE | EN la chaqueta | |||||||
| 4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1,7±0.1 | 9,8 | 80 | 90 |
| 6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 9,8 | 80 | 90 |
| 24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 9,8 | 85 | 95 |
| 48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 15,2 | 176 | 189 |
Extremidades: todas las especificaciones en la tabla del abolve son datos aproximados, para más especificaciones de los detals,
los pls entran en contacto con nuestros salers.
2. Chaqueta del doble de ADSS
| cuenta de la fibra | estructura | fibra por el tubo |
diámetro del tubo del losse (Milímetro) |
Diámetro de FRP/pad (milímetro) | Grueso de la chaqueta externa (milímetros) | Referencia. Externo Diámetro (milímetro) |
Referencia. Peso (kg/km) |
|
| Chaqueta del PE | EN la chaqueta | |||||||
| 4 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 6 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 8 | 1+5 | 4 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 12 | 1+5 | 6 | 1,9 | 2.0/2.0 | 1.7±0.1 | 12,0 | 125 | 135 |
| 24 | 1+5 | 6 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,0 | 128 | 138 |
| 48 | 1+5 | 12 | 2,0 | 2.0/2.0 | 1.7±0.1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2,2 | 2.0/2.0 | 1.7±0.1 | 13,2 | 145 | 155 |
| 96 | 1+8 | 12 | 2,2 | 2.0/3.4 | 1.7±0.1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2,2 | 3.0/7.2 | 1.7±0.1 | 16,5 | 212 | 228 |
Extremidades: todas las especificaciones en la tabla del abolve son datos aproximados, para más especificaciones de los detals,
los pls entran en contacto con nuestros salers.
|
Tipo de la fibra |
Atenuación (+20℃) |
Ancho de banda |
Longitud de onda de atajo del cable óptico |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| los 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·kilómetro | ≥500MHz·kilómetro | --- |
| los 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·kilómetro | ≥500MHz·kilómetro | --- |
Demostraciones de la imagen de los detalles

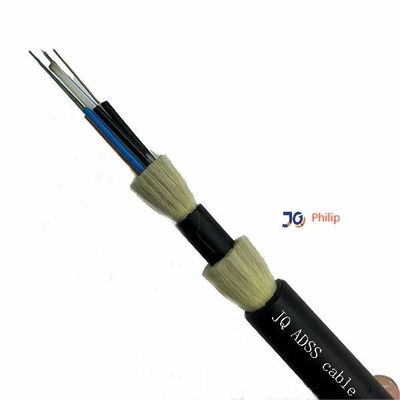

solo cable de la fibra de la chaqueta ADSS

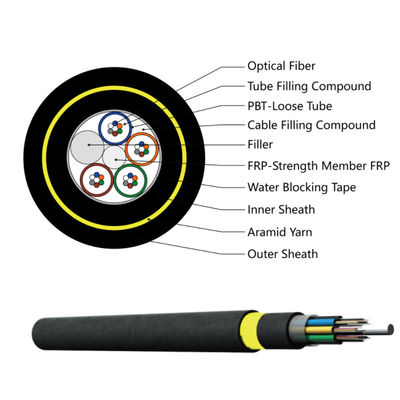

cable de fribra óptica doble de la chaqueta ADSS
Embalaje:
1. ¿Es usted fábrica directa?
como fabricante profesional del cable, especializado en cable de fribra óptica, cable del desbloqueo de MPO, cordón de remiendo de la fibra óptica.
Nuestros productos se exportan principalmente a Europa, Suramérica, y algunos otros países y áreas.
2. ¿Cuál es sus productos principales?
Cables de descenso de los cables de fribra óptica interiores FTTH de los cables de fribra óptica al aire libre ADSS
Cordón de remiendo óptico óptico del ST MTP MPO del Sc LC FC de los cordones de remiendo de remiendo de los cordones del cable acorazado interior de la fibra
3. ¿Período de garantía de la calidad del producto?
20 años garantizan para el cable de fribra óptica
4. ¿Usted tiene certificado para la materia prima?
Construimos la cooperación a largo plazo de la relación con los proveedores calificados de la materia prima de ISO9001 ROHS
