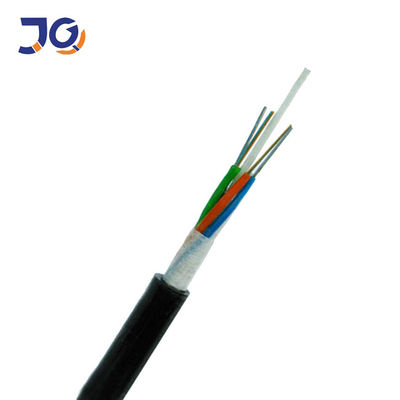

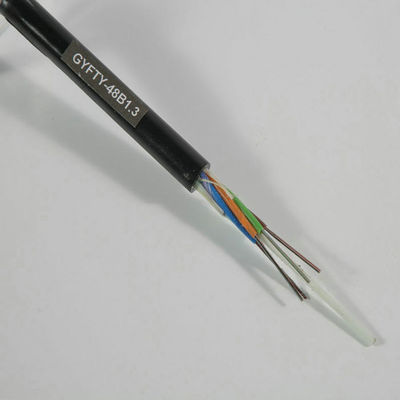

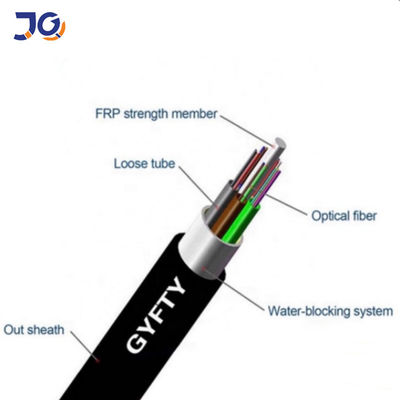

compuesto de relleno. Una fibra reforzó plástico (FRP) localiza en el centro de base como miembro de fuerza no-metálico. Los tubos (y los llenadores) se trenzan alrededor del miembro de fuerza en una base compacta y circular. Después de que la base del cable se llene del relleno
el compuesto para protegerlo contra ingreso del agua, el cable se termina con una envoltura del PE.
|
Cuenta de la fibra |
Estructura |
Fibras por el tubo |
Diámetro flojo del tubo (milímetros) |
CSM diámetro/diámetro del cojín (milímetros) |
Grueso nominal de la chaqueta externa (milímetro) |
Altura del diámetro del cable (milímetros) |
Peso del cable (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1,6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1,6 | 9,5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1,6 | 11,0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1,8 | 13,8 | 160 |
| Artículo | Unidad | Especificación | |
| Tipo de la fibra | G.652D | ||
|
Diámetro de campo de modo |
1310nm | milímetro | 9.2±0.4 |
| 1550nm | milímetro | 10.4±0.8 | |
| Diámetro del revestimiento | milímetro | 125.0±1 | |
| No-circularidad del revestimiento | % | £1.0 | |
| Base/error de la concentricidad del revestimiento | milímetro | £0.5 | |
| Diámetro de capa | milímetro | 245±5 | |
| No-circularidad de capa | % | £6.0 | |
| Error de la concentricidad de la capa/del revestimiento | milímetro | £12.0 | |
| Longitud de onda de atajo del cable | nanómetro | £1260 | |
|
Coeficiente de atenuación |
1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| Nivel de tensión de prueba | kpsi | ≥100 | |
Gama de temperaturas
| Gama de temperaturas de funcionamiento | -40℃ a +60℃ |
| Gama de temperaturas del almacenamiento/del transporte | -50℃ a +70℃ |
| Gama de temperaturas de la instalación | -30℃ a +50℃ |
Uso:
Telecomunicaciones de larga distancia, LAN en área de alto voltaje o acceso a la red de las telecomunicaciones
Especialmente para el sistema de transmisión de poder. áreas excesivas del trueno y alta interferencia electromágnetica.
Ventajas:
Dispersión y atenuación bajas.
Diseño apropiado, control exacto para exceso de la longitud de la fibra y proceso que trenza distinto rendir el mecánico excelente del cable y
características ambientales.
capacidad del Anti-electromagnetismo.
Pequeño diámetro del cable, peso ligero del cable, instalar fácil.
Embalaje

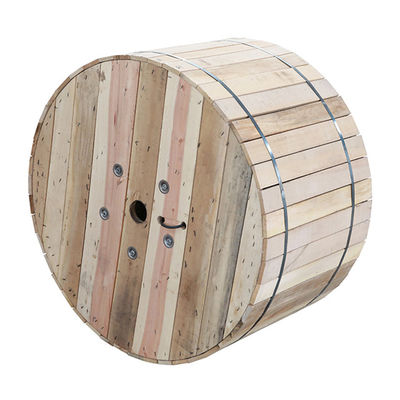

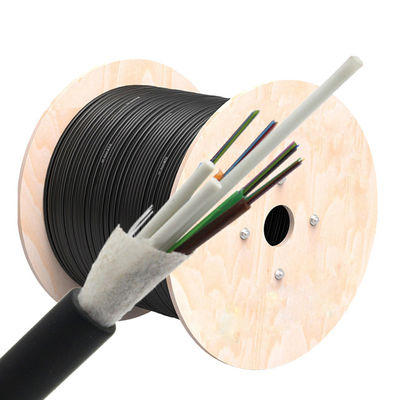

Cada sola longitud del cable será aspada en el tambor de madera Fumigated conveniente para el envío de larga distancia.
Cubierto por la hoja plástica del almacenador intermediario.
Sellado por los listones de madera fuertes.
Por lo menos 1 m del extremo interior del cable será reservado para probar.
