Name: 110kV SZ trenzó el cable flojo de la fibra del tubo ADSS, todo el cable de fribra óptica dieléctrico
Brand: Guangzhou Jiqian Fiber Optic Cable Co., Ltd.
SKU: ADSS
Price: 1,249.28 USD
Availability: InStock

Caracteristicas Galería Descripción de producto Pida una cita

Caracteristicas

Especificaciones

Tipo: Cable de fribra óptica

Color: negro

Envoltura: PE

Cuentas de la fibra: 2-288

Lugar de origen: Guangdong, China

Uso:: Antena al aire libre

Resaltar:

SZ trenzó el cable de la fibra de los adss

cable de la fibra de los adss 110kV

110kV todo el cable de fribra óptica dieléctrico

Información básica

Lugar de origen: China

Nombre de la marca: Jiqian/OEM

Certificación: CE/ISO9001

Número de modelo: ADSS

Pago y Envío Términos

Detalles de empaquetado: tambor de madera

Tiempo de entrega: día 2-4work

Condiciones de pago: LC, D/A, D/P, T/T, Western Union

Capacidad de la fuente: 80000kilometers

Galería

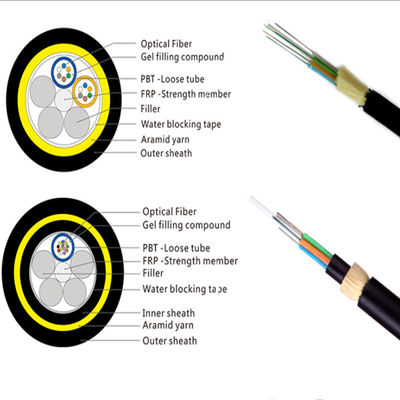

110kV SZ trenzó el cable flojo de la fibra del tubo ADSS, todo el cable de fribra óptica dieléctrico

Descripción de producto

Características:

atenuación y dispersión bajas de la transmisión.

El diseño razonable, el control exacto de exceso de la longitud de fibras en el tubo flojo y el proceso de cableado óptimo proporciona las propiedades mecánicas del cable y ambientales excelentes.

El diseño SZ-trenzado, flojo del tubo aisló fibras de rigores andenvironmental de la instalación.

El agua que bloquea diseño llenado gel de la base provee del funcionamiento y de la resistencia a la humedad impermeables excelentes del cable, más tamaño pequeño.

Flexibilidad excelente.

Debido a la estructura na-metálico, el cable es ligero y fácil en la colocación y tiene una capacidad muy fuerte del disturbio anti-electromágnetico.

El cable es muy conveniente para el modo autosuficiente de la instalación y tiene una fuerza de alta resistencia junto con una capacidad potente de la supervivencia del duro-ambiente.

Dimensiones de las construcciones del cable




Cuenta de la fibra




Estructura


Fibras por el tubo


Diámetro flojo del tubo (milímetros)


CSM
diámetro/diámetro del cojín (milímetros)

			Grueso nominal de la chaqueta externa
(milímetro)


Altura del diámetro del cable (milímetros)


Peso del cable (kg/km)



			4
			1+6
			4
			1.9±0.1
			2.0/2.0
			1,6
			9.5±0.2
			80


			6
			1+6
			6
			2.0±0.1
			2.0/2.0
			1,6
			9.8±0.2
			80


			8
			1+6
			4
			1.9±0.1
			2.0/2.0
			1,6
			9.8±0.2
			80


			12
			1+6
			6
			2.1±0.2
			2.0/2.0
			1,6
			9.8±0.2
			80


			24
			1+6
			6
			2.1±0.2
			2.0/2.0
			1,6
			9.8±0.2
			80


			36
			1+6
			12
			2.1±0.2
			2.0/2.0
			1,6
			10.0±0.2
			85


			48
			1+6
			12
			2.1±0.2
			2.0/2.0
			1,6
			10.0±0.2
			85


			72
			1+6
			12
			2.1±0.2
			2.0/2.0
			1,6
			10.0±0.3
			85


			96
			1+8
			12
			2.1±0.2
			2.0/3.4
			1,7
			11.8±0.3
			123


			144
			1+12
			12
			2.1±0.2
			3.0/6.2
			1,7
			14.5±0.5
			175


Propiedades de la fibra

Las propiedades del solo modo de fibra óptica (ITU-T Rec. G.652D)

Parámetro	Especificación
Tipo de la fibra	Solo modo
Material de la fibra	Silicona dopada
Coeficiente de atenuación @1310nm @1383nm @1550nm @1625nm	≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km
Discontinuidad del punto	≤0.05dB
Longitud de onda de atajo del cable	≤1260nm
longitud de onda de la Cero-dispersión	1300~1324nm
cuesta de la Cero-dispersión	≤0.093 picosegundo (² los .km del nanómetro)
Dispersión cromática @1288~1339nm @1271~1360nm @1550nm @1625nm	≤3.5 picosegundo (nanómetro. kilómetro) ≤5.3 picosegundo (nanómetro. kilómetro) ≤18 picosegundo (nanómetro. kilómetro) ≤22 picosegundo (nanómetro. kilómetro)
PMDQ (average* de la cuadratura)	½ de ≤0.2 ps/km
Diámetro de campo de modo @1310nm	9.2±0.4um
Base/error revestido de la concentricidad	≤0.5um
Diámetro del revestimiento	125.0±0.7um
No-circularidad del revestimiento	el ≤1.0%
Diámetro de capa primario	245±10um
Nivel de la prueba de prueba	kpsi 100 (=0.69 Gpa), el 1%
Dependencia de la temperatura	≤0.1dB/km
Resistencia permisible del agolpamiento	2200N/100m m

Característica del cable óptico

Radio de doblez del cable: diámetro del cable de 10 x (durante la operación)

diámetro del cable de 20 x (durante la instalación)

Gama de temperaturas

Gama de temperaturas de funcionamiento	-20℃ a +60℃
Gama de temperaturas del almacenamiento/del transporte	-40℃ a +60℃
Gama de temperaturas de la instalación	-20℃ a +60℃

Descripción:

El diseño flojo del tubo, miembro de fuerza central no-metálico, SZ trenzó la base llenada del gel, miembro de fuerza auxiliar del ñame del aramid, la envoltura externa del PE (Anti-que sigue la envoltura usada para los voltajes sobre 110kV)
