El cable de fribra óptica al aire libre de 36 bases trenzó la cinta de acero GYTA acorazado del tubo flojo
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
Cantidad de orden mínima : | el 1km | Detalles de empaquetado : | Tambor de madera |
---|---|---|---|
Tiempo de entrega : | 5-8 días del trabajo | Condiciones de pago : | L/C, T/T, Western Union |
Capacidad de la fuente : | los 30km por día |
Lugar de origen: | Guangzhou, China | Nombre de la marca: | JQ/OEM |
---|---|---|---|
Certificación: | ISO9001 ROHS CE-EMC FCC SDOC |
Información detallada |
|||
Número de modelo: | GYFTY | Cuenta de la fibra: | 12-144 corazones |
---|---|---|---|
Tipo de la fibra: | Solo modo G652D | Chaqueta: | PE |
Color: | Negro | Nombre de producto: | Cable de fribra óptica al aire libre |
Longitud: | los 2km o longitud modificada para requisitos particulares | Estructura: | Tubo flojo |
Instalación: | Aéreo/conducto | Número de conductores: | ≥ 10 |
Alta luz: | Cable gyfty del conducto al aire libre,Cable de fribra óptica gyfty de 144 bases,cable de fribra óptica aéreo gyfty |
Descripción de producto

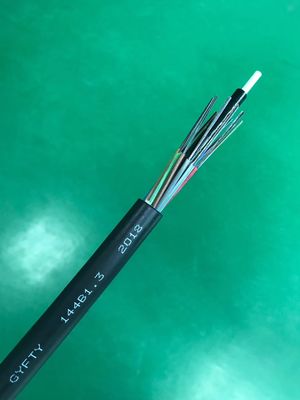

Conducto al aire libre de la base GYFTY del OEM 12/24/48/96/144 de la fábrica de Jiqian/cable de fribra óptica aéreo
Artículo | Unidad | Especificación | |
Tipo de la fibra | G.652D | ||
Diámetro de campo de modo | 1310nm | milímetro | 9.2±0.4 |
1550nm | milímetro | 10.4±0.8 | |
Diámetro del revestimiento | milímetro | 125.0±1 | |
No-circularidad del revestimiento | % | £1.0 | |
Base/error de la concentricidad del revestimiento | milímetro | £0.5 | |
Diámetro de capa | milímetro | 245±5 | |
No-circularidad de capa | % | £6.0 | |
Error de la concentricidad de la capa/del revestimiento | milímetro | £12.0 | |
Longitud de onda de atajo del cable | nanómetro | £1260 | |
Coeficiente de atenuación | 1310nm | dB/km | £0.36 |
1550nm | dB/km | £0.22 | |
Nivel de tensión de prueba | kpsi | ≥100 |

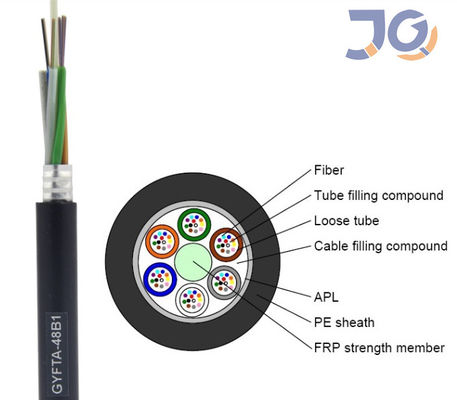

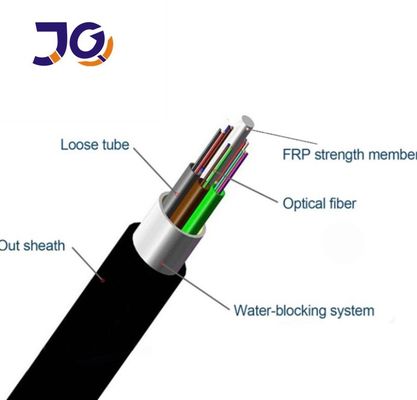

Dimensiones de las construcciones del cable
Cuenta de la fibra | Estructura | Fibras por el tubo |
Diámetro flojo del tubo (milímetro) |
Diámetro del CSM/diámetro del cojín (milímetro) |
Grueso nominal de la chaqueta externa (milímetro) |
Diámetro del cable Altura (milímetro) |
Peso del cable (kg/km) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 9.0±0.2 | 65 |
24 | 1+5 | 6 | 1.9±0.3 | 1.4/1.4 | 1,6 | 9.2±0.2 | 68 |
36 | 1+6 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10,6 | 80 |
96 | 1+8 | 12 | 2.2±0.1 | 2.2/3.5 | 1,6 | 12,0 | 103 |
144 | 1+12 | 12 | 2.2±0.1 | 2.2/6.4 | 1,8 | 15,0 | 180 |
Características mecánicas y ambientales
Artículo | Unidad | Especificaciones |
Tensión (largo plazo) | N | 600 |
Tensión (a corto plazo) | N | 1500 |
Agolpamiento (largo plazo) | N/10cm | 1000 |
Machaque (a corto plazo) | N/10cm | 3000 |
Radio de curva mínimo (dinámica) | milímetro | 20D |
Radio de Min.Bend (parásitos atmosféricos) | milímetro | 10D |
Temperatura de la instalación | ℃ | -40~+60 |
Temperatura de funcionamiento | ℃ | -40~+70 |
Temperatura de almacenamiento | ℃ | -40~+70 |
Repetición del doblez | Carga: 250N; número de ciclos: 30 ninguna atenuación obvia de la adición, ninguna rotura de la fibra y ningún daño del cable. | |
Torsión | Carga: 250N; número de ciclos: 10; ángulo de torsión: ±90° ninguna atenuación obvia de la adición, ninguna rotura de la fibra y ningún daño del cable. | |
Impacto | Energía del impacto: los 450g×1m; radio de la cabeza de martillo: 12.5m m; número de impacto: 5 ninguna atenuación obvia de la adición, ninguna rotura de la fibra y ningún daño del cable. |
¡Recepción para visitar nuestra fábrica y para enviarnos la investigación en cualquier momento!
