January 22, 2021
| Informe de prueba del cable de la fibra | ||||||||||||||
| Fabricante NO: JQ12C-2020620001 | ||||||||||||||
| Modelo del producto | GYFTC8Y53-12B1 | Estándar técnico | YD/T769-2003 | |||||||||||
| Punto de la prueba (1) | Color de la fibra | Tubo 1 de PBT | Atenuación de Color& de la fibra (α el 1310nm≤0.36dB/km, α los 1550nm≤0.25dB/km) | |||||||||||
| azul | naranja | verde | marrón | gris | naturaleza | Rojo | Negro | Amarillo | Púrpura | Rosa | Verdor | |||
| 1310 | 0,332 | 0,329 | 0,326 | 0,323 | 0,325 | 0,328 | 0,324 | 0,322 | 0,325 | 0,323 | 0,326 | 0,329 | ||
| 1550 | 0,191 | 0,184 | 0,182 | 0,183 | 0,197 | 0,186 | 0,184 | 0,197 | 0,186 | 0,193 | 0,192 | 0,187 | ||
| Tubo 2 de PBT | azul | naranja | verde | marrón | gris | naturaleza | Rojo | Negro | Amarillo | Púrpura | Rosa | Verdor | ||
| 1310 | 0,323 | 0,327 | 0,326 | 0,325 | 0,329 | 0,328 | 0,323 | 0,322 | 0,326 | 0,323 | 0,326 | 0,329 | ||
| 1550 | 0,181 | 0,186 | 0,182 | 0,184 | 0,197 | 0,186 | 0,185 | 0,197 | 0,186 | 0,193 | 0,192 | 0,187 | ||
| Tubo 3 de PBT | azul | naranja | verde | marrón | gris | naturaleza | Rojo | Negro | Amarillo | Púrpura | Rosa | Verdor | ||
| 1310 | 0,322 | 0,329 | 0,328 | 0,323 | 0,327 | 0,328 | 0,323 | 0,322 | 0,325 | 0,323 | 0,326 | 0,329 | ||
| 1550 | 0,193 | 0,184 | 0,185 | 0,183 | 0,198 | 0,186 | 0,187 | 0,192 | 0,186 | 0,193 | 0,192 | 0,187 | ||
| Tubo 4 de PBT | azul | naranja | verde | marrón | gris | naturaleza | Rojo | Negro | Amarillo | Púrpura | Rosa | Verdor | ||
| 1310 | 0,327 | 0,323 | 0,329 | 0,331 | 0,328 | 0,321 | 0,328 | 0,325 | 0,327 | 0,322 | 0,324 | 0,326 | ||
| 1550 | 0,191 | 0,195 | 0,181 | 0,194 | 0,181 | 0,186 | 0,181 | 0,183 | 0,189 | 0,193 | 0,191 | 0,196 | ||
| Punto de la prueba (2) | Diámetro de base (um) | 9.3±0.7 | Características de la dispersión | Gama de longitud de onda cero de la dispersión (nanómetro) | 1300-1324 | |||||||||
| Diámetro del revestimiento (um) | 125±1 | Máximo cero de la cuesta de la dispersión (Ps/nm2.km) | ≤0.092 | |||||||||||
| Base/error de la concentricidad del revestimiento | <1 | coeficiente 1288-1339 de la dispersión de máximo (Ps/nm.km) | ≤3.5 | |||||||||||
| No-circularidad del revestimiento | <2 | coeficiente 1271-1360 de la dispersión de máximo (Ps/nm.km) | ≤5.3 | |||||||||||
| Longitud de onda cortada (nanómetro) | <1260 | coeficiente de la dispersión 1550nm de máximo (Ps/nm.km) | ≤18 | |||||||||||
| Punto de la prueba (3) | Integridad y aspecto de la estructura del cable | Estructura del cable completo, aspecto sin defectos | ||||||||||||
| Longitud de cable acabada (m) | los 2000M | Prueba de penetración del agua | PASO | |||||||||||
| Cable O.D. (milímetros) | 12,2 ±0.2 | Conectividad del metal | PASO | |||||||||||
| Integridad de la envoltura | Completo | |||||||||||||
| GW | 480KG | Fecha | Junio 20,2020 | Temperatura | 35℃ | humedad | el 65% | |||||||
| Sello | Conclusión | |||||||||||||

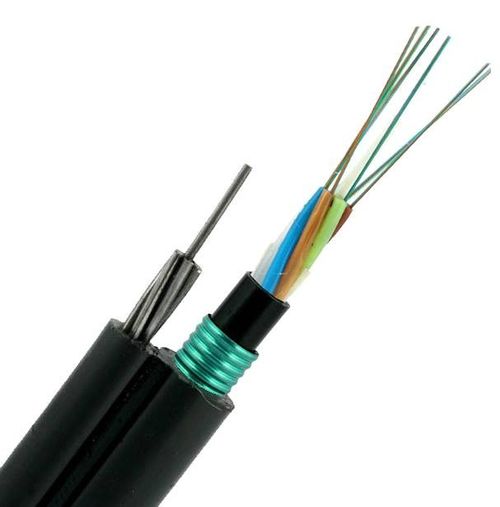

| Especificación del cable | SM (9/125), 12cores, 6cores*2 (tubo) de PBT, alambre de acero de 7*1.0m m, miembro de fuerza central FRP1.6mm, SADJ, GYFTC8Y53 | |||||||||||||
Demostración de la muestra
El cable del higo 8 del 116KM es cargar en el camión
Marca del cable
(1) indicación en metros/pies;
(2) cantidad y tipo de fibras;
(3) tipo de cable;
(4) nombre de la fábrica;
(5) fecha de la fabricación (año);
(6) otros requisitos;
Las marcas serán permanentes y legibles para la duración de la vida del cable. La precisión de la indicación de la longitud será mejor del 1000m±2m.
