Dos cable de fribra óptica unimodal acorazado de la fuerza paralela GYXTW GYFXTY del alambre de acero

Descripción de producto



dos cable de fribra óptica unimodal acorazado de la fuerza paralela GYXTW del alambre de acero

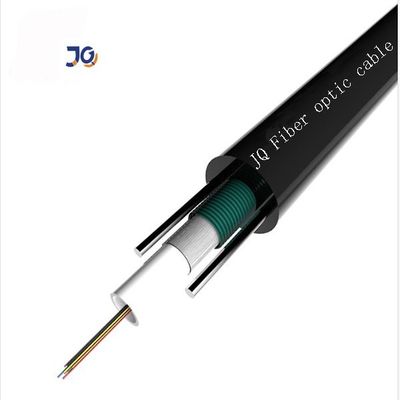

Descripción de GYXTW





Los bers del fi, los 250μm, se colocan en un tubo flojo hecho de un alto plástico del módulo. El tubo es fi lled con un compuesto lling del fi hidrófugo. El tubo se envuelve con una capa de PSP longitudinalmente. Entre el PSP y el tubo flojo el material de agua-bloqueo se aplica para guardar el acuerdo del cable y hermético. Dos alambres de acero paralelos se colocan en el bilateral de la cinta de acero. Los alambres de acero paralelos se colocan en la cinta de dos lados. El cable se termina con una envoltura del polietileno (PE).





Características





1. el tubo flojo centralmente se sitúa con buena exceso de longitud y minimiza la influencia del alambre lateral de crush.double mientras que el miembro de fuerza proporciona funcionamiento excelente de la tensión.

2. El tubo se envuelve con una capa de PSP longitudinalmente, funcionamiento inarrugable excelente.

3. Entre el PSP y el tubo flojo el material de agua-bloqueo se aplica para guardar el acuerdo del cable y hermético.





Uso



1. conveniente para la instalación en el ambiente aéreo o del conducto para la comunicación entre las oficinas,

2. red metropolitana.

3. tenga acceso a la red y es especialmente conveniente para la situación







Características ópticas

Artículos		Unidad	Especificación
			G652D
Diámetro de campo de modo	1310nm	um	9,2±0.4
	1550nm	um	10,4±0.5
Diámetro del revestimiento		um	124,8±0.7
No-circularidad del revestimiento		%	≤0.7
Error de la concentricidad del Corazón-revestimiento		um	≤0.5
Diámetro de capa		um	245±5
No-circularidad de capa		%	≤6.0
Error de la concentricidad de la Revestimiento-capa		um	≤12
Longitud de onda de atajo del cable		nanómetro	acc≤1260
Atenuación (máximo)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Parámetros del cable

Artículos		Especificaciones
Cuenta de la fibra		2~24
Fibra de capa coloreada	Dimensión	los 250μm+15μm
	Color	Azul, anaranjado, verde, Brown, gris, blanco, rojo, negro, amarillo, violeta, rosado, turquesa
Tubo flojo	Dimensión	2.0mm±0.05m m
	Material	PBT
	Color	Natural
Miembro de fuerza	Diámetro	1.0mm/0.7m m
	Material	Acero
Chaqueta externa	Dimensión	6.0~9.0m m
	Material	PE
	Color	Negro





Parámetros técnicos

Fibra Cuenta	Cable Diámetro (milímetros)	Peso del cable kg/km)	Resistencia a la tensión Largo/cortocircuito Término (n)	Resistencia del agolpamiento Largo/cortocircuito Término (N/100mm)	Doblez Parásitos atmosféricos/dinámica del radio milímetro)
2~12	8,0	78	600/1500	300/1000	10D/20D
14~24	9,0	90	600/1500	300/1000	10D/20D

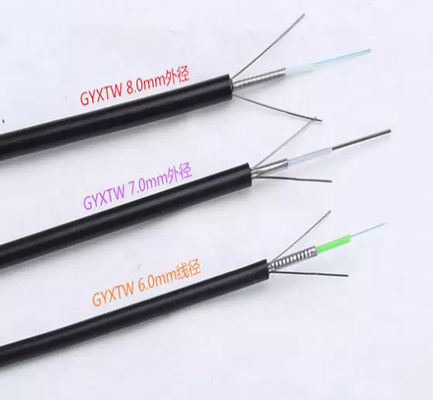

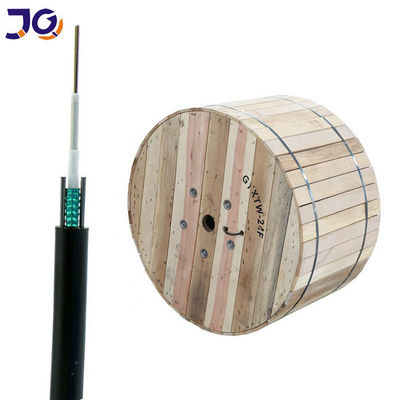

showes de las imágenes de los detalles
