Cable de fribra óptica del conducto de GYTS 24core
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
Cantidad de orden mínima : | el 1km | Detalles de empaquetado : | Tambor de madera |
---|---|---|---|
Tiempo de entrega : | 5-8 días del trabajo | Condiciones de pago : | L / C, T / T, Western Union |
Capacidad de la fuente : | los 30km por día |
Lugar de origen: | Guangzhou, China | Nombre de la marca: | JQ/OEM |
---|---|---|---|
Certificación: | ISO9001 ROHS CE-EMC FCC SDOC |
Información detallada |
|||
Número de modelo: | GCYFY/GCYFTY | Cuenta de la fibra: | 96 corazones |
---|---|---|---|
Tipo de la fibra: | solo modo/modo multi | Chaqueta: | PE/PVC/LSZH |
Color: | Negro | Nombre de producto: | cable micro Aire-soplado |
Longitud: | los 2km o longitud modificada para requisitos particulares | Estructura: | Cable micro |
Instalación: | Antena o conducto | ||
Alta luz: | Cable de fribra óptica de 96 bases,Cable de fribra óptica ISO9001,Cable de fribra óptica del conducto del OEM |
Descripción de producto

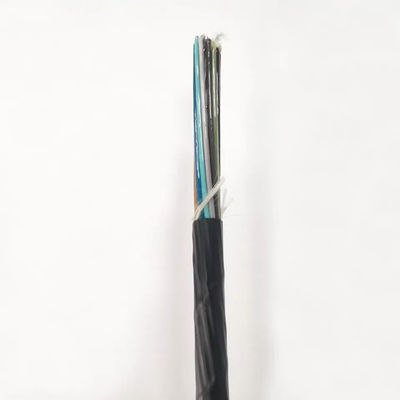

Cable de fribra óptica soplado GCYFY/GCYFTY de la base del cable 96 del aire micro
Cable de fribra óptica soplado GCYFY/GCYFTY de la base del cable 96 del aire micro del conducto
Descripción de producto
GCYFY flojo-SHELL torció el micro-cable aire-soplado adopta el refuerzo no-metálico y ninguna estructura de la armadura, que se pueden acarrear o micro-tubo aire-soplado en el tubo protector externo se ha puesto que, y entonces aire-soplado las roturas de colocación del método con la limitación del cable existente de la tubería que ponía tecnología, mejora la eficacia de la utilización de la tubería, y es fácil de ampliarse
Características ópticas
Artículo | Especificación |
Tipo de la fibra | G.652D |
Atenuación | |
@ 1310 nanómetro | ≤0.36 dB/km |
@ 1383 nanómetro | ≤0.35 dB/km |
@ 1550 nanómetro | ≤0.22 dB/km |
@ 1625 nanómetro | ≤ 0,30 dB/km |
Longitud de onda de atajo del cable (λcc) | ≤1260 nanómetro |
Longitud de onda cero de la dispersión (nanómetro) | 1300 ~ 1324 nanómetro |
Cuesta cero de la dispersión | ≤0.092 picosegundo (nm2.km) |
Dispersión cromática | |
@ 1288 ~ 1339 nanómetro | ≤3.5 picosegundo (nanómetro. kilómetro) |
@ 1550 nanómetro | ≤18 picosegundo (nanómetro. kilómetro) |
@ 1625 nanómetro | ≤22 picosegundo (nanómetro. kilómetro) |
PMDQ | ≤0.2 ps/km1/2 |
Diámetro de campo de modo @ 1310 nanómetro | 9.2±0.4 um |
Error de la concentricidad de la base | ≤0.6 um |
Diámetro del revestimiento | 125.0±0.7 um |
No-circularidad del revestimiento | el ≤1.0% |
Diámetro de capa | 245±10 um |
Prueba de prueba | kpsi 100 (=0.69 Gpa), el 1% |
Color de la fibra y del tubo

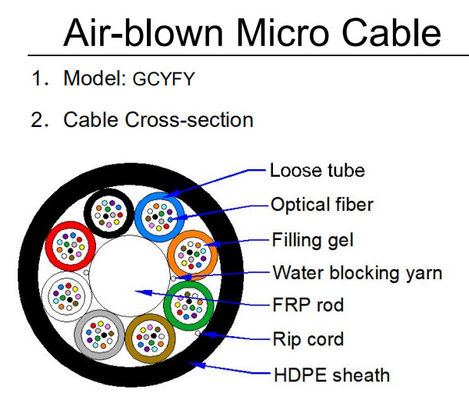

Parámetros del cable
# | Artículos | Unidad | Parámetros |
1 | Cuenta de la fibra | 96 | |
2 | No de la fibra por el tubo | 12 | |
3 | No de tubos flojos | 8 | |
4 | Diámetro flojo del tubo | milímetro | 1,5 |
5 | Miembro de fuerza central | milímetro | 2,5 |
6 | Envoltura externa | milímetro | 6,6 |
7 | No de cordones de apertura | 1 | |
8 | Diámetro del cable | milímetro | 6.4±0.1 |
9 | Peso del cable | kg/km | 40 |
10 | Atenuación 1310 nanómetro | dB/km | ≤0.36dB/km |
11 | Atenuación 1550 nanómetro | dB/km | ≤los0.22dB/km |
12 | Disperson cromático 1285-1330 nanómetro | ps/nm.km | ≤3.5 |
13 | Disperson cromático 1550 nanómetro | ps/nm.km | ≤18 |
14 | Longitud de onda de atajo del cable | ʎcc | ≤1260nm |
15 | Longitud de onda de atajo de la fibra | milímetro | ≤1470 |
16 | Dispersión cero | 1300~1324nm | |
17 | Cuesta cero de la dispersión | ps/nm2 x kilómetro | ≤0.092 |
18 | Dispersión del modo de la polarización | ps/km | 1,0 |
19 | Dispersión del modo de la polarización | ps/km | 0,3 |
20 | Diámetro de campo de modo | µm | 1310 9,2 ± 0,4 |
21 | Diámetro de campo de modo | µm | 1550 10,4 ± 0,8 |
22 | Error de la concentricidad del revestimiento de la base | µm | ≤0.5 |
23 | Diámetro del revestimiento | µm | 125±1.0 |
24 | Del revestimiento circularidad no - | % | el ≤2.0% |
25 | Capa - error de la concentricidad del revestimiento | µm | ≤12 |
26 | Diámetro de capa primario | µm | 125±1.0 |
27 | Material de revestimiento primario (incoloro) | 245 ± el 10µm | |
28 | Radio del rizo de la fibra | m | R≥4 |
29 | Resistencia a la tensión | N | Instalación: 1000 Max. Operation: 600 |
30 | Resistencia del agolpamiento | N/mm | 800/100 |
31 | Fuerza de impacto | N.m | Energía del impacto: los 450g*1m; radio de la cabeza de martillo: 12.5m m; número de impacto: 5 ninguna atenuación obvia de la adición, ninguna rotura de la fibra y ningún daño del cable. |
32 | Torsión | Carga: 150N; número de ciclos: 10; ángulo de torsión: ±180° ninguna atenuación obvia de la adición, ninguna rotura de la fibra y ningún daño del cable. | |
33 | Torcedura | milímetro | 1000N/100m m |
34 | Radio de curva mínimo | 25N cargado, 25cycles | |
35 | Instalación | ˚ C | -15˚ C~+60˚ C |
36 | Operación | ˚ C | -35˚ C~+70˚ C |
37 | Almacenamiento | ˚ C | -35˚ C~+70˚ C |
