Cable de fribra óptica del palmo el 100m ADSS de los hilos ISO9001 144

Cantidad de orden mínima : el 1km Detalles de empaquetado : Tambor de madera
Tiempo de entrega : 3-5 días, depende de cantidad de la orden Condiciones de pago : L/C, T/T, Western Union, Alipay
Capacidad de la fuente : 4500 por mes
Nombre de la marca: Jiqian Certificación: ISO9001 CE ROHS FCC
Número de modelo: ADSS-48B1

Información detallada

Lugar de origen: Guangzhou, China Marca del cable: Jiqian
número de conductor: ≥ 10 Cettification: ISO9001 FCC DEL CE ROHS
Fabricante: Uso: De arriba
Envoltura externa: PE Número de fibra: 2-288
Temperatura del almacenamiento y del uso: -40℃ a +70℃.
Alta luz:

cable de fribra óptica del 100m ADSS

,

Cable de fribra óptica de ISO9001 ADSS

Descripción de producto

Hilos de Fibra Optica ADSS 24 de arriba autosuficiente al aire libre del precio de fábrica 48 96 144 mandan spam el 100m

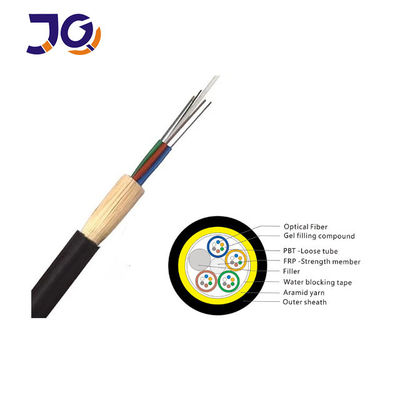

El cable óptico de ADSS adopta una estructura trenzada tubo flojo. La fibra óptica de los 250µm se forra en un tubo flojo hecho del alto material del módulo,

y el tubo flojo se llena del compuesto impermeable. El tubo flojo (y la cuerda de relleno) se tuerce alrededor de la base central na-metálico del refuerzo (FRP) para formar una base compacta del cable, y de los huecos en la base del cable se llenan de agua que bloquea la grasa. La base del cable se saca en una envoltura interna del polietileno (PE), después trenzó para fortalecer la fibra del aramid, y finalmente ha terminado por el polietileno (el PE)



Cable de fribra óptica del palmo el 100m ADSS de los hilos ISO9001 144 0





El diseño de cable óptico de ADSS considera completamente la situación real de líneas eléctricas y es conveniente para diversos niveles de líneas de transmisión de alto voltaje de poder. Para las líneas eléctricas 10kV y 35kV, la envoltura del polietileno (PE) puede ser utilizada; para las líneas eléctricas 110kV y 220kV, el punto colgante del cable debe ser determinado calculando la distribución de la intensidad de campo eléctrico y (EN) la envoltura externa de seguimiento eléctrica debe ser utilizada. Al mismo tiempo, la cantidad de fibra del aramid y el proceso que trenza perfecto se diseñan cuidadosamente para cumplir los requisitos de uso de diversos palmos.



Características

1. El diseño apropiado de la dispersión de poca atenuación, bajo y exceso del control exacto de la longitud hacen el cable tienen excepcional
2. mecánico y funcionamiento medioambiental. 3. la construcción na-metálico hace el cable resiste la interferencia electromágnetica bien. 4. hilado de alta resistencia del aramid como el miembro de fuerza asegura resistencia, diámetro bajo y al peso ligero de alta resistencia del cable, cabiendo para diversas condiciones meteorológicas y diversos palmos de la instalación. 5. especial EN (anti-siguiendo) el funcionamiento de resistencia electro-erosión (opcional) externa de las ofertas de la envoltura de la buena.



Estructura y especificaciones técnicas ADSS-SJ (los 50-150M)

Referencia. Externo
Diámetro
(milímetro)
Referencia. Peso
(kg/km)

Rec. Máximo diario.
Tensión de trabajo

(kN)

Max Allowable
Tensión de trabajo
(kN)

Rotura

Fuerza

(kN)

Fuerza

Miembro

CSA

(mm2)

Módulo de
Elasticidad
CSA

(kN/mm2)

Calor

Extensión

Coeficiente

(x10- 6/K)

Palmo conveniente
Metro
Chaqueta del PE EN la chaqueta B C D
11 110 120 1,0 2,5 8 3,0 6,6 2,1 120 80 100 80
11,5 115 125 1,5 4 10 4,5 7,3 1,8 180 120 150 120
12 120 130 2,5 6 15 7,5 8,3 1,5 250 150 290 150



Estructura y especificaciones técnicas ADSS-DJ (los 50-750M)

Referencia. Externo
Diámetro
(milímetro)
Referencia. Peso
(kg/km)

Rec. Máximo diario.
Tensión de trabajo

(kN)

Max Allowable
Tensión de trabajo
(kN)

Rotura

Fuerza

(kN)

Fuerza

Miembro

CSA

(mm2)

Módulo de
Elasticidad
CSA

(kN/mm2)

Calor

Extensión

Coeficiente

(x10- 6/K)

Palmo conveniente
Metro
Chaqueta del PE EN la chaqueta B C D
12,5 125 136 1,5 4 10 4,6 7,6 1,8 160 100 140 100
13,0 132 142 2,25 6 15 7,6 8,3 1,5 230 150 200 150
13,3 137 148 3,0 8 20 10,35 9,45 1,3 300 200 290 200
13,6 145 156 3,6 10 24 13,8 10,8 1,2 370 250 350 250
13,8 147 159 4,5 12 30 14,3 11,8 1,0 420 280 400 280
14,5 164 177 5,4 15 36 18,4 13,6 0,9 480 320 460 320
14,9 171 185 6,75 18 45 22,0 16,4 0,6 570 380 550 380
15,1 179 193 7,95 22 53 26,4 18,0 0,3 670 460 650 460
15,5 190 204 9,0 26 60 32,2 19,1 0,1 750 530 750 510



Característica óptica



Tipo de la fibra

Atenuación

(+20℃)

Ancho de banda

Abertura numérica

Longitud de onda de atajo del cable óptico

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652 --- --- ≤0.36dB/km ≤0.22dB/km --- --- --- ≤1260nm
G.655 --- --- ≤0.40dB/km ≤0.23dB/km --- --- --- ≤1450nm
los 50/125µm ≤3.3dB/km ≤1.2dB/km --- --- ≥500MHz·kilómetro ≥500MHz·kilómetro NA 0.200±0.015 ---
los 62.5/125µm ≤3.5dB/km ≤1.2dB/km --- --- ≥200MHz·kilómetro ≥500MHz·kilómetro NA 0.275±0.015 ---



Uso: Gastos indirectos autosuficientes

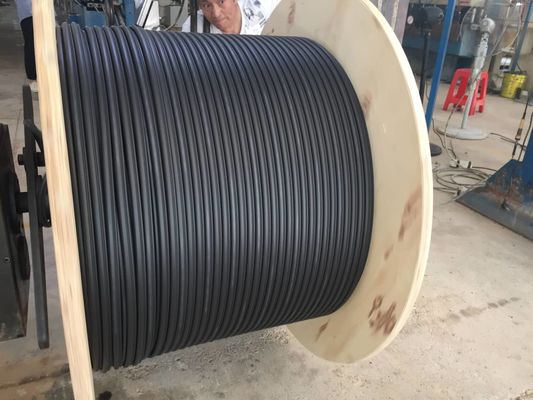

Embalaje:

Cable de fribra óptica del palmo el 100m ADSS de los hilos ISO9001 144 1
