Cable de fribra óptica resistente del palmo OFC ADSS de la base los 500m de agua 48
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
| Cantidad de orden mínima : | el 1km | Detalles de empaquetado : | Tambor de madera |
|---|---|---|---|
| Tiempo de entrega : | 5-8 días del trabajo | Condiciones de pago : | L/C, T/T, Western Union |
| Lugar de origen: | Guangzhou | Nombre de la marca: | JQ/OEM |
|---|---|---|---|
| Certificación: | ISO9001 ROHS CE FCC | Número de modelo: | ADSS-48B1 |
|
Información detallada |
|||
| Tipo de la fibra: | solo modo o modo multi | Color: | Negro, modificado para requisitos particulares |
|---|---|---|---|
| Longitud: | los 2km o longitud modificada para requisitos particulares | Material de la chaqueta: | PE |
| nombre: | Cable de fibra óptica de ADSS | Miembro de fuerza: | FRP |
| Uso: | Aéreo | Temperatura de funcionamiento: | -40 ~ +60 C |
| Tipo: | ADSS, SZ trenzó el tipo | ||
| Alta luz: | Cable de fribra óptica del PE ADSS,Cable de fribra óptica del OEM ADSS |
||
Descripción de producto
48 cable de fribra óptica autosuficiente de la base ADSS-DJ

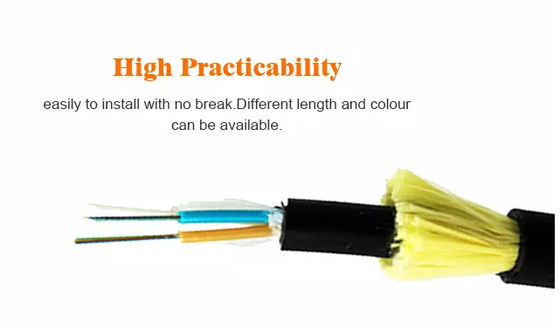

El cable de ADSS es flojamente tubo trenzado. Las fibras, los 250μm, se colocan en un tubo flojo hecho de los altos plásticos del módulo. Los tubos arefilled con un compuesto de relleno hidrófugo. Los tubos (y los llenadores) se trenzan alrededor de un FRP (plástico reforzado fibra) como miembro de fuerza central no-metálico en una base compacta y circular del cable. Después de que la base del cable se llene del compuesto de relleno. se cubre con la envoltura interna fina del PE (polietileno). Después de la capa trenzada de aramid los hilados se aplican sobre la envoltura interna como miembro de fuerza, el cable se termina con el PE o EN (anti-siguiendo) la envoltura externa.
Características
* la sola fibra reforzó el plástico como el miembro de fuerza central, compuesto flojo del relleno del tubo
* puede ser instalado sin el corte del poder
* peso ligero y diámetro bajo que reducen la carga causada por el hielo y el viento y la carga en torres y backprops
* longitudes de palmo grande el 100m/200m/300m/400m
* buen funcionamiento de la resistencia a la tensión y de la temperatura
* la vida de diseño es 30 años, compuesto especial del relleno del tubo asegurar una protección crítica de la fibra.
* paquete: tambor de madera de la exportación 2~4km/
Características ópticas
| Artículos | Unidad | Especificación | |
| G652D | |||
| Diámetro de campo de modo | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Diámetro del revestimiento | um | 124,8±0.7 | |
| No-circularidad del revestimiento | % | ≤0.7 | |
| Error de la concentricidad del Corazón-revestimiento | um | ≤0.5 | |
| Diámetro de capa | um | 245±5 | |
| No-circularidad de capa | % | ≤6.0 | |
| Error de la concentricidad de la Revestimiento-capa | um | ≤12 | |
| Longitud de onda de atajo del cable | nanómetro | acc≤1260 | |
| Atenuación (máximo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Datos técnicos
|
Palmo: el 100m |
Tipo de cable |
chaqueta doble ADSS de 48 bases |
|
estructural parámetro |
Componentes centrales de la fuerza: FRP |
Diámetro: 2.1m m |
|
Tubo flojo (jalea llenada) |
Diámetro externo: 1.8m m |
|
|
Envoltura interna PE |
Grueso: 0.9m m |
|
|
envoltura externa PE |
Grueso: 1.8m m |
|
|
Técnico parámetro |
diámetro externo del cable |
12.5m m |
|
superficie transversal del cable |
95,03 mm2 |
|
|
Modelo de la fibra |
G.652D |
|
|
Peso de cable |
el 135kg/km |
|
|
Resistencia a la tensión clasificada (RTS) |
kn 10 |
|
|
Minmum permitió la tensión (el MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
E-módulo |
12,1 kn/mm2 |
|
|
Coeficiente de extensión termal |
1,9 10-6/°C |
|
|
Resistencia de Cruss |
Largo plazo: 1100 n/100mm |
|
|
a corto plazo: 2200 n/100mm |
||
|
Radio doblado del permiso |
Largo plazo (al correr) 220 milímetros |
|
|
(Al poner) 360 milímetros a corto plazo |
Estructura y especificaciones técnicas ADSS-DJ (palmo de los 50-500m)
|
Ref.Outer Diámetro (milímetro) |
Ref.Weight kg/km) |
Rec.DailyMax. Funcionamiento Tensión (kN) |
Máximo Permisible Funcionamiento Tensión [kN) |
Rotura Fuerza (kN) |
Fuerza Miembro CSA. (kN/mm2) |
Modulusof Elasticidad CSA kNmm2) [ |
Calor Extensión Coeficiente (X10-6/K) |
SuitableSpan Metro ABICP |
||||
|
PE |
EN |
|
||||||||||
|
12,5 |
125 |
136 |
1,5 |
4 |
10 |
4,6 |
7,6 |
1,8 |
160 |
100 |
140 |
100 |
|
13,0 |
132 |
142 |
2,25 |
6 |
15 |
7,6 |
8,3 |
1,5 |
230 |
150 |
200 |
150 |
|
13,3 |
137 |
148 |
3,0 |
8 |
20 |
10,35 |
9,45 |
1,3 |
300 |
200 |
290 |
200 |
|
13,6 |
145 |
156 |
3,6 |
10 |
24 |
13,8 |
10,8 |
1,2 |
370 |
250 |
350 |
250 |
|
13,8 |
147 |
159 |
4,5 |
12 |
30 |
14,3 |
11,8 |
1,0 |
420 |
280 |
400 |
280 |
|
14,5 |
164 |
177 |
5,4 |
15 |
36 |
18,4 |
13,6 |
0,9 |
480 |
320 |
460 |
320 |
|
14,9 |
171 |
185 |
6,75 |
18 |
45 |
22,0 |
16,4 |
0,6 |
570 |
380 |
550 |
380 |
|
15,1 |
179 |
193 |
7,95 |
22 |
53 |
26,4 |
18,0 |
0,3 |
670 |
460 |
650 |
460 |
|
15,5 |
190 |
204 |
9,0 |
26 |
|60 |
32,2 |
19,1 |
0,1 |
750 |
530 |
750 |
510 |
Demostración del producto
Uso
Conveniente para el método de colocación aéreo
Temperatura del almacenamiento/de funcionamiento: -40℃~+70℃
Detalle del paquete
Nombre de A.Company
Peso de B.Gross/Net
Tipo de C.Fiber
Longitud de D.Cable
