12 24 36 48 72 Cable OPGW del núcleo Cable aéreo de fibra óptica Cable aéreo de fibra óptica terrestre
Persona de Contacto : Philip
Número de teléfono : +8613422342788
Whatsapp : +8613422342788
| Cantidad de orden mínima : | el 1km | Detalles de empaquetado : | Carrete de la madera contrachapada/modificado para requisitos particulares |
|---|---|---|---|
| Tiempo de entrega : | 5-8 días del trabajo | Condiciones de pago : | L/C, T/T, Western Union |
| Capacidad de la fuente : | los 4500km por mes |
| Lugar de origen: | Guangzhou, China | Nombre de la marca: | JQ/OEM |
|---|---|---|---|
| Certificación: | ISO9001 ROHS CE-EMC FCC SDOC | Número de modelo: | OPGW |
|
Información detallada |
|||
| Tipo de la fibra: | solo modo/modo multi | Nombre de producto: | Cable de fribra óptica al aire libre |
|---|---|---|---|
| estructura: | Tubo flojo | Fibra: | 48core |
| Temperatura de funcionamiento: | -40 ~ +60 C | Color de la fibra: | Azul, anaranjado, Brown, aguamarina, gris |
| Modelo: | OPGW | Diseño: | Tubo de acero inoxidable AL-cubierto central OPGW |
| Miembro de fuerza: | Alambre de acero | Material: | Disponible por el requerimiento del cliente |
| Alta luz: | cable de fribra óptica de 48Cores OPGW,ROHS Cable de fribra óptica de OPGW,SDOC ROHS cable de fibra óptica de 48 bases |
||
Descripción de producto

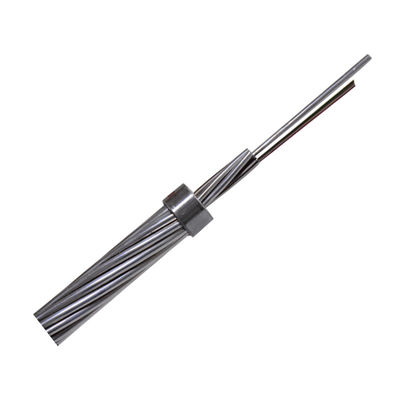

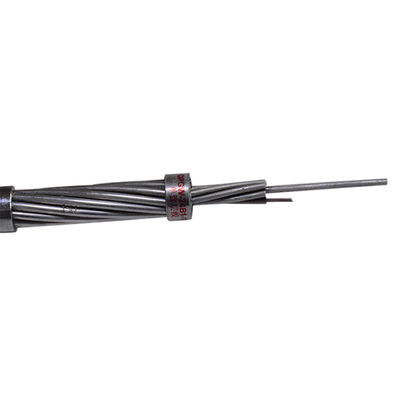

48 cables de fribra óptica fibroópticos del cable de toma de tierra de los corazones OPGW
El cable de toma de tierra de arriba compuesto de fibra óptica (OPGW) es un cable de toma de tierra de arriba que contiene la fibra óptica. Tiene funciones múltiples tales como cable de toma de tierra de arriba y comunicación óptica. Se utiliza principalmente para las líneas de comunicación de 110KV, de 220KV, de 500KV, de 750KV y de nuevo sistema de transmisión de alto voltaje de arriba. Puede también ser utilizado para substituir las líneas de tierra existentes del viejo sistema de transmisión de alto voltaje de arriba, añade la línea de comunicación óptica, transmite la corriente del breve periodo de tiempo y para proporcionar la protección contra la luz anti. Otras estructuras se pueden modificar para requisitos particulares a petición.
Corte transversal de OPGW
Características ópticas
Las características ópticas, geométricas, mecánicas y del ambiente de la fibra óptica de ITU-T G.652 serán acuerdo con la tabla abajo:
| Características | Valores especificados | Unidades | |||
| Características ópticas | |||||
| Diámetro de campo de modo | en 1310nm | 9.2±0.4 | µm | ||
| en 1550nm | ± 10,4 0,5 | milímetro | |||
| Coeficiente de atenuación | en 1310nm | ≤0.35 | dB/km | ||
| en 1550nm | ≤0.22 | dB/km | |||
| Falta de uniformidad de la atenuación | ≤0.05 | DB | |||
| Longitud de onda cero de la dispersión (λ0) | 1300 ~1324 | nanómetro | |||
| Cuesta cero máxima de la dispersión (S0max) | ≤0.092 | picosegundo (nm2·kilómetro) | |||
| Coeficiente de la dispersión del modo de la polarización (PMD) | ≤0.2 |
|
|||
| Longitud de onda de atajo (λcc) | ≤1260 | nanómetro | |||
| Coeficiente de la dispersión | 1288~1340nm | ≤3.5 | picosegundo (nanómetro·kilómetro) | ||
| 1550nm | ≤18 | picosegundo (nanómetro·kilómetro) | |||
| Eficaz el grupo índice de refracción (Neff) | en 1310nm | 1,466 | - | ||
| en 1550nm | 1,467 | - | |||
| Característica geométrica | |||||
| Diámetro del revestimiento | 125.0±1.0 | µm | |||
| No-circularidad del revestimiento | ≤1.0 | % | |||
| Diámetro de capa | 245.0±10.0 | µm | |||
| error de la concentricidad del Capa-revestimiento | ≤12.0 | µm | |||
| No-circularidad de capa | ≤6.0 | % | |||
| error de la concentricidad del Corazón-revestimiento | ≤0.8 | µm | |||
| Característica mecánica | |||||
| El encresparse | ≥4 | m | |||
| Tensión de prueba | ≥0.69 | GPa | |||
| Fuerza de capa de la tira | Valor medio | 1.0-5.0 | N | ||
| Valor máximo | 1.3-8.9 | N | |||
| Pérdida de doblez macra | Ф60mm, 100 círculos, en 1550nm | ≤0.05 | DB | ||
| Ф32mm, círculos 1, en 1550nm | ≤0.05 | DB | |||
Fibra e identificación de color floja del tubo
La fibra individual y los tubos flojos acuerdo con TIA/EIA-598-A estándar y el código de color como abajo.
Colores de la fibra
Tubo de acero 1 (No.1-24fibers)
Colores de la fibra
| NO. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Color | Azul | Naranja | Verde | Brown | Gris | Blanco | Rojo | Naturaleza | Amarillo | Violeta | Rosa | Aguamarina |
Un trazalíneas negro (echada de 100m m)
| NO. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Color | Azul | Naranja | Verde | Brown | Gris | Blanco | Rojo | Naturaleza | Amarillo | Violeta | Rosa | Aguamarina |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Tubo de acero 2 (No.25-36fibers)
| NO. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Color | Azul | Naranja | Verde | Brown | Gris | Blanco | Rojo | Naturaleza | Amarillo | Violeta | Rosa | Aguamarina |
Características
• Los tubos de acero inoxidables llenados del gel hidrofóbico proporcionan la protección y la ayuda de las fibras ópticas
• Buen funcionamiento extensible
• Carga adicional de diámetro bajo, ligera, baja a la torre
• Exceso de longitud de la fibra apropiada de la unidad óptica easliy a hacer
• Temperatura del transporte/de almacenamiento: -40℃ a +65℃
Specation de OPGW
| Artículos | Datos técnicos | ||
| Trenzado | Base, capa 2 de la capa 1 | ||
| Trenzar la dirección | La capa externa es derecha | ||
| Diámetro del cable (nominal) | 14.0m m | ||
| Peso del cable (aproximadamente) | los 688.3kg/km | ||
| Corte transversal favorable | COMO alambre | 104.7mm2 | |
| Resistencia a la tensión clasificada (RTS) | 111.6kN | ||
| Módulo de la elasticidad (E-módulo) | 149.5N /mm2 | ||
| Coeficiente termal del alargamiento | 13.4×10-6/K | ||
| Stress laboral máximo (40%RTS) | 44.64kN | ||
| Tensión diaria (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Resistencia de DC en 20℃ | los 0.667ohm/km | ||
| Corriente del breve periodo de tiempo (1s, 20℃~200℃) | 8.77kA | ||
| Capacidad actual del breve periodo de tiempo (I2t) | 77.0kA ² s | ||
| Radio de doblez mínimo | Instalación | 30 veces del diámetro del cable | |
| Operación | 15 veces del diámetro del cable | ||
| Gama de temperaturas | Instalación | -20℃~+60℃ | |
| Almacenamiento y envío | -40℃~+70℃ | ||
| Operación | -40℃~+70℃ | ||
| Atenuación | Ancho de banda | Dispersión del modo de la polarización | ||||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Fibra individual | Valor del vínculo del diseño (M=20, los Q=0.01%) | |
| G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/kilómetro | ≤0.1ps/kilómetro |
| G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/kilómetro | ≤0.1ps/kilómetro |
| los 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
| los 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
Embalaje y envío
• Tambor de cable estándar
• Longitud de carrete estándar: 2/3km/reel, la otra longitud está también disponible
El OPGW será herido firmemente y uniformemente en un carrete fuerte del madera-hierro que se ajuste a ANSI/AA 53-1981 o igual. El carrete será retrasado con los listones valientes del madera-hierro para prevenir el OPGW de daño en el envío ordinario, dirección, almacenamiento y atando operaciones.
Según la longitud del cable, elegimos diverso tipo carrete (D, d, b, w1, w2) para el cable cargado.
Ambientalmente
Cumpla por completo con ISO14001, RoHS y el sistema OHSAS18001
Recomendaciones de la instalación
Procedimiento de instalación:
Se recomienda que IEEE Std 524-1992 y nuestra compañía recomendaron procedimientos estén utilizados para la instalación de OPGW.
